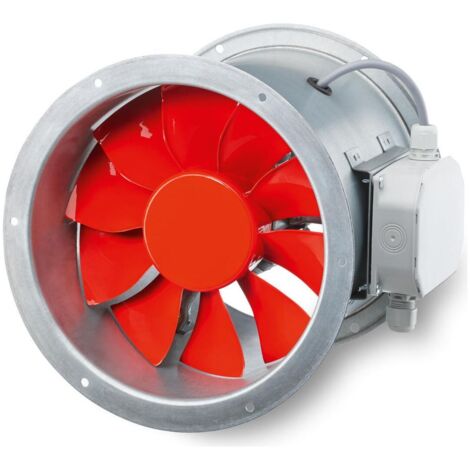

Helios HRFW EC 400 B Axial-Hochleistungsventilator 1-PH 230V regelbar, 5850m3/h, 650W

Helios HRFW EC 400 B Axial-Hochleistungsventilator 1-PH 230V regelbar, 5850m3/h, 650W

Der Helios HRFW EC 400 B Axial-Hochleistungsventilator ist ein leistungsstarker und drehzahlsteuerbarer EC-Axialventilator. Er ist für den Einsatz in zylindrischen Rohrsystemen konzipiert und zeichnet sich durch einen hohen Volumenstrom von 5850 m³/h sowie eine aufgenommene Leistung von 650 W aus. Die robuste Bauweise aus verzinktem Stahlblech und das aerodynamisch optimierte Laufrad aus Kunststoff ermöglichen eine effiziente und zuverlässige Belüftung.

Wie ist der HRFW EC 400 B konstruiert?

Der HRFW EC 400 B ist in einem zylindrischen Rohr aus verzinktem Stahlblech untergebracht. Das Laufrad verfügt über eine Hochleistungs-Charakteristik mit profilierten Schaufeln aus Kunststoff, die aerodynamisch auf die Anwendung optimiert und dynamisch ausgewuchtet sind. Beidseitig angeformte Flansche mit einem Lochbild nach DIN 24155 erleichtern die Installation. Der Klemmenkasten ist serienmäßig außen am Rohr angebracht und bietet die Schutzart IP 54.

Welche Motor- und Steuerungseigenschaften bietet der Ventilator?

Der Ventilator ist mit einem energiesparenden, drehzahlsteuerbaren EC-Außenläufermotor ausgestattet, der die Schutzart IP 44 aufweist und einen hohen Wirkungsgrad bietet. Der Motor ist wartungs- und funkstörungsfrei, kugelgelagert und zeichnet sich durch eine ausgezeichnete elektromagnetische Verträglichkeit (EMV) aus. Eine integrierte elektronische Temperaturüberwachung schützt den EC-Motor und die Elektronik. Die Steuerung erfolgt stufenlos über ein Drehzahl-Potentiometer. Eine Regelung über einen Dreistufen-Schalter oder einen elektronischen Differenzdruck- beziehungsweise Temperatur-Regler ist ebenfalls möglich.

Welche Leistungsdaten sind für den Betrieb relevant?

Der Ventilator erreicht bei einem Druck von 0 Pa einen Volumenstrom von 5850 m³/h und eine maximale Druckerhöhung von 207 Pa. Die Drehzahl beträgt 2150 Umdrehungen pro Minute. Die aufgenommene Leistung liegt bei 650 W, die Stromaufnahme bei 3,1 Ampere. Die Schutzart des Geräts ist IP 54, was einen Schutz gegen Staub und Spritzwasser bietet. Der Schalldruckpegel in 4 Metern Entfernung beträgt 65 dB(A), das Gewicht des Ventilators liegt bei 15,4 kg.

Technische Daten

• Volumenstrom bei 0 Pa: 5850 m³/h
• Max. Druckerhöhung: 207 Pa
• Drehzahl: 2150 1/min
• Aufgenommene Leistung: 650 W
• Gewicht: 15,4 kg
• Schalldruck (dB(A) in 4m): 65 dB(A)
• Spannung: 230 Volt
• Stromaufnahme: 3,1 Amp
• Frequenz: 50 Hz
• Schutzart: IP 54

Der Helios HRFW EC 400 B Axial-Hochleistungsventilator bietet eine leistungsstarke und energieeffiziente Lösung für diverse Lüftungsanforderungen. Mit einem Volumenstrom von 5850 m³/h und einer aufgenommenen Leistung von 650 W ist er für anspruchsvolle Anwendungen geeignet. Die präzise Drehzahlsteuerung und die robuste Bauweise aus verzinktem Stahlblech stellen eine zuverlässige Funktion sicher.

Produktspezifikation

• Hersteller-Warengruppe: Axialventilatoren und Zubehör
• Hersteller-Produktgruppe: Hl.Vent.Nd.Liprg.b.560mm
• Werkstoff des Gehäuses: Stahl
• Luftmenge unbelastet: 5850
• Anschlussspannung: 230
• Leistungsaufnahme: 0,65
• Gleichstrommotor: nein
• Indirekter Antrieb: nein
• Elektrischer Anschluss: Anschlussklemmen
• Schutzart (IP): IP44
• Max. Lufttemperatur: 40
• Motor mit 2 Drehzahlen: nein
• Geeignet für elektronische Steuerung: ja
• Geeignet für Frequenzregelung: nein
• Geeignet für Schwachstromregelung: nein
• Geeignet für Traforegelung: nein
• Polumschaltbar: nein
• Länge: 330
• Kanaldurchmesser: 400
• Anschluss: Flansch
