Helios AMD 450/4/2 Axial-Mitteldruckventilator 3-PH, polumschaltbar Dahlander, PTC, 7620/15670m3/h, 1,1/4,4kW, 400V

Helios AMD 450/4/2 Axial-Mitteldruckventilator 3-PH, polumschaltbar Dahlander, PTC, 7620/15670m3/h, 1,1/4,4kW, 400V

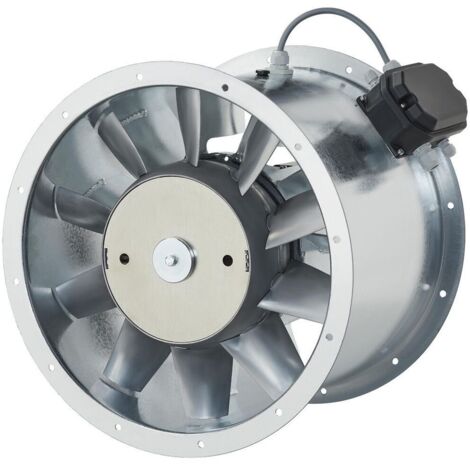

Der Helios AMD 450/4/2 Axial-Mitteldruckventilator ist ein 3-phasiges, polumschaltbares Dahlander-Gerät mit Direktantrieb. Er ist für einen Volumenstrom von 7620/15670 m³/h und eine Motornennleistung von 1,1/4,4 kW bei 400V ausgelegt. Der Ventilator eignet sich für horizontale und vertikale Einbausituationen und kann unter normalen Witterungsbedingungen im Freien aufgestellt werden, sofern ein bauseitiger Schutz vor Witterungseinflüssen das Eindringen von Niederschlagswasser ausschließt.

Wie ist der Helios AMD 450/4/2 konstruiert?

Das Gehäuse des Axial-Mitteldruckventilators besteht aus zylindrischem Stahlblech und verfügt über beidseitig angeformte Flansche, die dem Lochbild nach DIN 24155 Blatt 3 entsprechen. Ein strömungstechnisch optimiertes Nachleitrad aus Stahlblech ist integriert, um die Druckerhöhung zu maximieren und eine hohe Effizienz sowie eine Steigerung des Wirkungsgrades zu ermöglichen. Der Oberflächenschutz erfolgt durch eine Pulverbeschichtung in RAL 7015 (Grau). Der Gehäuseklemmenkasten aus Kunststoff ist mit einer kundenseitigen Kabelverschraubung (1 x M20) auf einem separaten Halter außen am Ventilatorgehäuse angebracht. Der Dichtbereich der Kabelverbindung liegt zwischen 8 und 13 mm, und die Klemmleiste ist für 6 mm² ausgelegt.

Welche Eigenschaften besitzt das Laufrad?

Das axiale Laufrad ist mit zehn aerodynamisch profilierten Schaufeln aus Aluminiumguss ausgestattet und direkt auf der Motorwelle aufgesteckt. Ein vibrationsfreier Lauf wird durch dynamische Wuchtung nach Gütestufe G 6.3 VDI 2060 und DIN ISO 1940 sichergestellt. Die Schaufeln sind im Stillstand stufenlos verstellbar, was eine flexible Anpassung an verschiedene Betriebsanforderungen ermöglicht.

Welche Motor- und Antriebstechnik verwendet der Ventilator?

Der Ventilator ist mit einem Drehstrom-Normmotor ausgestattet, der direkt im Luftstrom angeordnet ist und eine Schutzart von IP 55 besitzt. Ein serienmäßiger Kaltleiter PTC dient als zuverlässiger Wicklungsschutz. Der Motor ist ein Dahlander-Motor mit einer Polzahl von 4p/2p und einer Motornenndrehzahl von 1390/2860 1/min. Die Spannung beträgt 400 V bei einer Frequenz von 50 Hz. Die Isolationsklasse ist B, und die Motorbaugröße ist BG 112M. Die Motornennleistung beträgt 1,10/4,40 kW, die Motornennstromaufnahme 3,0/8,7 A und der Anlaufstrom/Max. Strom 16,7/65,2 A. Die Schaltart ist Y/YY.

Technische Daten

• Volumenstrom bei 0 Pa: 7620/15670 m³/h
• Motornennleistung: 1,10/4,40 kW
• Spannung: 400 V
• Frequenz: 50 Hz
• Schutzart: IP 55
• Zulässige Fördermitteltemperatur: -20 bis 60 °C
• Gesamtgewicht: 67 kg
• Motornenndrehzahl: 1390/2860 1/min
• Polzahl: 4p/2p
• Max. Wirkungsgrad: 84 %

Der Helios AMD 450/4/2 Axial-Mitteldruckventilator bietet eine leistungsstarke und flexible Lösung für diverse Lüftungsanforderungen. Mit einem Volumenstrom von bis zu 15670 m³/h und einer Motornennleistung von 4,4 kW bei 400V ist er für anspruchsvolle Anwendungen geeignet. Die robuste Bauweise mit Stahlblechgehäuse und Aluminiumguss-Laufrad sowie die Schutzart IP 55 sichern einen zuverlässigen Betrieb. Die polumschaltbare Dahlander-Schaltung und der PTC-Wicklungsschutz tragen zur Betriebssicherheit und Anpassungsfähigkeit bei.

Produktspezifikation

• Hersteller-Warengruppe: Axialventilatoren und Zubehör
• Hersteller-Produktgruppe: Mitteldruckventilatoren
• Werkstoff des Gehäuses: Stahl
• Luftmenge unbelastet: 15780
• Anschlussspannung: 400
• Leistungsaufnahme: 4,4
• Mit thermischem Überlastschutz: ja
• Gleichstrommotor: nein
• Indirekter Antrieb: nein
• Elektrischer Anschluss: Anschlussklemmen
• Schutzart (IP): IP54
• Max. Lufttemperatur: 60
• Motor mit 2 Drehzahlen: ja
• Geeignet für elektronische Steuerung: ja
• Geeignet für Frequenzregelung: nein
• Geeignet für Schwachstromregelung: nein
• Geeignet für Traforegelung: ja
• Polumschaltbar: ja
• Länge: 378
• Kanaldurchmesser: 450
• Anschluss: Flansch
