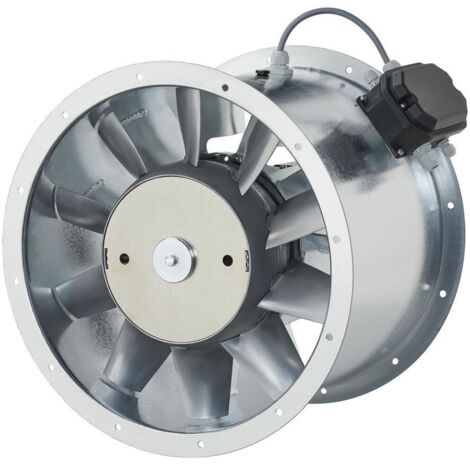

Helios AMD 500/4/2 Axial-Mitteldruckventilator 3-PH, polumschaltbar Dahlander, PTC, 10820/22250m3/h, 2,0/8,0kW, 400V

Helios AMD 500/4/2 Axial-Mitteldruckventilator 3-PH, polumschaltbar Dahlander, PTC, 10820/22250m3/h, 2,0/8,0kW, 400V

Der Helios AMD 500/4/2 Axial-Mitteldruckventilator ist ein leistungsstarkes und vielseitiges Gerät für anspruchsvolle Lüftungsaufgaben. Ausgestattet mit einem 3-phasigen, polumschaltbaren Dahlander-Motor und serienmäßigem PTC-Wicklungsschutz, bietet dieser Ventilator einen Volumenstrom von 10820/22250 m³/h und eine Motornennleistung von 2,0/8,0 kW bei 400V. Er eignet sich für horizontale und vertikale Einbausituationen und kann mit bauseitigem Schutz auch im Freien aufgestellt werden.

Wie ist der Helios AMD 500/4/2 konstruiert?

Das Gehäuse des AMD 500/4/2 besteht aus zylindrischem Stahlblech mit beidseitig angeformten Flanschen, deren Lochbild der DIN 24155 Blatt 3 entspricht. Ein strömungstechnisch optimiertes Nachleitrad aus Stahlblech ist integriert, um die Druckerhöhung zu maximieren und höchste Effizienz sowie eine maximale Wirkungsgradsteigerung sicherzustellen. Der Oberflächenschutz wird durch eine Pulverbeschichtung in RAL 7015 (Grau) realisiert. Der Gehäuseklemmenkasten aus Kunststoff ist mit einer kundenseitigen Kabelverschraubung außen am Ventilatorgehäuse auf einem separaten Halter angebracht. Das axiale Laufrad besitzt zehn aerodynamisch profilierte Schaufeln aus Aluminiumguss, die direkt auf der Motorwelle aufgesteckt sind. Ein vibrationsfreier Lauf wird durch dynamische Wuchtung nach Gütestufe G 6.3 VDI 2060 und DIN ISO 1940 sichergestellt. Die Schaufeln sind im Stillstand stufenlos verstellbar.

Welche Motor- und Antriebstechnik kommt zum Einsatz?

Der Ventilator ist mit einem Drehstrom-Normmotor der Baugröße BG 132M ausgestattet, der polumschaltbar nach Dahlander ausgeführt ist. Der Motor ist direkt im Luftstrom angeordnet und verfügt über die Schutzart IP 55 sowie eine Isolationsklasse B. Ein serienmäßiger Kaltleiter (PTC) dient als Wicklungsschutz. Die Motornennleistung beträgt 2,00 kW im 4-poligen Betrieb und 8,00 kW im 2-poligen Betrieb bei 400 V und 50 Hz. Die Motornenndrehzahl liegt bei 1410/2900 1/min. Die Motornennstromaufnahme beträgt 4,7/14,9 A, während der Anlaufstrom bzw. maximale Strom 25,7/111,8 A erreicht. Die Schaltart ist Y/YY, und der maximale Wirkungsgrad beträgt 85 %.

Welche Betriebs- und Umgebungsbedingungen sind zu beachten?

Die Luftförderrichtung erfolgt vom Laufrad über den Motor drückend. Der AMD 500/4/2 ist für Fördermitteltemperaturen von -20 bis 60 °C ausgelegt. Die Fördermitteldichte beträgt 1,2 kg/m³. Eine Aufstellung im Freien ist unter normalen Witterungsbedingungen und mit bauseitigem Schutz vor Witterungseinflüssen möglich, wobei das Eindringen von Niederschlagswasser ausgeschlossen ist. Für die elektrische Installation ist eine kundenspezifische Kabelverschraubung 1 x M20 mit einem Dichtbereich von 8 - 13 mm vorgesehen. Die Klemmleiste ist für M6 ausgelegt. Die Umfangsgeschwindigkeit des Laufrades liegt bei 75 m/s.

Technische Daten

• Volumenstrom bei 0 Pa: 10820/22250 m³/h
• Motornennleistung: 2,00/8,00 kW
• Motornenndrehzahl: 1410/2900 1/min
• Spannung: 400 V
• Polzahl: 4p/2p
• Schutzart Motor: IP 55
• Zulässige Fördermitteltemperatur: -20 bis 60 °C
• Gesamtgewicht: 129 kg
• Max. Wirkungsgrad: 85 %
• Umfangsgeschwindigkeit: 75 m/s

Der Helios AMD 500/4/2 Axial-Mitteldruckventilator ist eine robuste und flexible Lösung für vielfältige Lüftungsanforderungen. Mit seiner polumschaltbaren Motornennleistung von 2,0/8,0 kW und einem hohen Volumenstrom von bis zu 22250 m³/h bietet er eine zuverlässige Performance. Die Schutzart IP 55 und die Möglichkeit der Außenaufstellung unterstreichen die vielseitigen Einsatzmöglichkeiten dieses 400V-Geräts.

Produktspezifikation

• Hersteller-Warengruppe: Axialventilatoren und Zubehör
• Hersteller-Produktgruppe: Mitteldruckventilatoren
• Werkstoff des Gehäuses: Stahl
• Luftmenge unbelastet: 22600
• Anschlussspannung: 400
• Leistungsaufnahme: 8
• Mit thermischem Überlastschutz: ja
• Gleichstrommotor: nein
• Indirekter Antrieb: nein
• Elektrischer Anschluss: Anschlussklemmen
• Schutzart (IP): IP54
• Max. Lufttemperatur: 60
• Motor mit 2 Drehzahlen: ja
• Geeignet für elektronische Steuerung: ja
• Geeignet für Frequenzregelung: nein
• Geeignet für Schwachstromregelung: nein
• Geeignet für Traforegelung: ja
• Polumschaltbar: ja
• Länge: 378
• Kanaldurchmesser: 500
• Anschluss: Flansch
