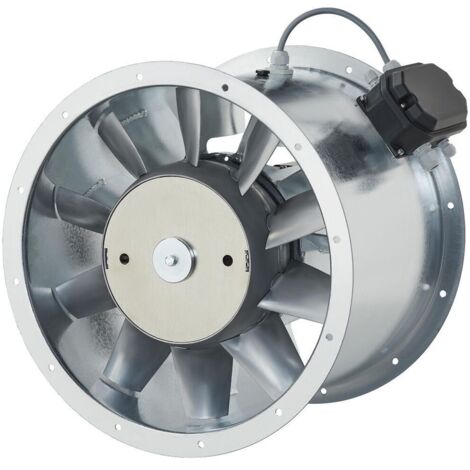

Der Helios AMD 500/8/4 Axial-Mitteldruckventilator ist ein polumschaltbares Drehstromgerät mit Dahlander-Wicklung und PTC-Wicklungsschutz. Er bietet einen Volumenstrom von 5570/12000 m³/h und eine Motornennleistung von 0,22/1,0 kW bei 400V. Dieser Ventilator eignet sich für vielseitige Anwendungen in der Lüftungstechnik, die eine effiziente Luftförderung bei mittleren Drücken in horizontalen und vertikalen Einbausituationen erfordern.

Wie ist der AMD 500/8/4 konstruiert?

Das Gehäuse des Axial-Mitteldruckventilators besteht aus zylindrischem Stahlblech mit beidseitig angeformten Flanschen, die dem Lochbild nach DIN 24155 Blatt 3 entsprechen. Ein strömungstechnisch optimiertes Nachleitrad aus Stahlblech ist integriert, um die Druckerhöhung zu maximieren und höchste Effizienz zu ermöglichen. Der Oberflächenschutz wird durch eine Pulverbeschichtung in RAL 7015 (Grau) sichergestellt. Der Gehäuseklemmenkasten aus Kunststoff ist außen am Ventilatorgehäuse auf einem separaten Halter angebracht und verfügt über eine kundenseitige Kabelverschraubung (1 x M20, Dichtbereich 8 - 13 mm). Die Klemmleiste/das Klemmbrett ist für 6 mm² ausgelegt.

Welche Eigenschaften hat das Laufrad und der Motor?

Das axiale Laufrad ist mit zehn aerodynamisch profilierten Schaufeln aus Aluminiumguss ausgestattet und direkt auf der Motorwelle aufgesteckt. Ein vibrationsfreier Lauf wird durch dynamische Wuchtung nach Gütestufe G 6.3 VDI 2060 und DIN ISO 1940 sichergestellt. Die Schaufeln sind im Stillstand stufenlos verstellbar. Der Drehstrom-Normmotor ist direkt im Luftstrom angeordnet und besitzt die Schutzart IP 55 sowie die Isolationsklasse B. Ein serienmäßiger Kaltleiter PTC dient als Wicklungsschutz. Die Motorbaugröße ist BG 90S, die Motorbauform B14.

Welche Betriebs- und Leistungsdaten bietet der Ventilator?

Der Volumenstrom bei 0 Pa beträgt 5570/12000 m³/h bei einer Fördermitteldichte von 1,2 kg/m³. Die zulässige Fördermitteltemperatur liegt zwischen -20 und 60 °C. Die Motornenndrehzahl beträgt 645/1390 1/min. Die Motornennstromaufnahme liegt bei 0,9/2,4 A, der Anlaufstrom/Max. Strom bei 4,4/17,6 A. Der maximale Wirkungsgrad beträgt 75 % und die Umfangsgeschwindigkeit 36 m/s.

Wie lässt sich der Ventilator montieren und einsetzen?

Der Ventilator ist für horizontale und vertikale Einbausituationen konzipiert, wobei die Luftförderrichtung vom Laufrad über den Motor drückend erfolgt. Die Aufstellung ist unter normalen Witterungsbedingungen möglich. Bei einer Installation im Freien ist ein bauseitiger Schutz vor Witterungseinflüssen erforderlich, um das Eindringen von Niederschlagswasser auszuschließen.

Technische Daten

• Volumenstrom bei 0 Pa: 5570/12000 m³/h
• Motornennleistung: 0,22/1,00 kW
• Motornenndrehzahl: 645/1390 1/min
• Polzahl: 8p/4p
• Spannung: 400 V
• Frequenz: 50 Hz
• Schutzart: IP 55
• Isolationsklasse: B
• Zulässige Fördermitteltemperatur: -20 bis 60 °C
• Gesamtgewicht: 55 kg

Der Helios AMD 500/8/4 Axial-Mitteldruckventilator bietet eine robuste und effiziente Lösung für anspruchsvolle Lüftungsaufgaben. Mit seiner polumschaltbaren Dahlander-Wicklung und einer Motornennleistung von 0,22/1,0 kW ermöglicht er eine flexible Anpassung an unterschiedliche Leistungsanforderungen. Die hochwertige Konstruktion aus Stahlblech und Aluminiumguss sowie der integrierte PTC-Wicklungsschutz stellen einen zuverlässigen und langlebigen Betrieb sicher. Er ist für Fördermitteltemperaturen von -20 bis 60 °C ausgelegt und wiegt 55 kg.

Produktspezifikation

• Hersteller-Warengruppe: Axialventilatoren und Zubehör
• Hersteller-Produktgruppe: Mitteldruckventilatoren
• Werkstoff des Gehäuses: Stahl
• Luftmenge unbelastet: 11400
• Anschlussspannung: 400
• Leistungsaufnahme: 1
• Mit thermischem Überlastschutz: ja
• Gleichstrommotor: nein
• Indirekter Antrieb: nein
• Elektrischer Anschluss: Anschlussklemmen
• Schutzart (IP): IP54
• Max. Lufttemperatur: 60
• Motor mit 2 Drehzahlen: ja
• Geeignet für elektronische Steuerung: ja
• Geeignet für Frequenzregelung: nein
• Geeignet für Schwachstromregelung: nein
• Geeignet für Traforegelung: ja
• Polumschaltbar: ja
• Länge: 378
• Kanaldurchmesser: 500
• Anschluss: Flansch
