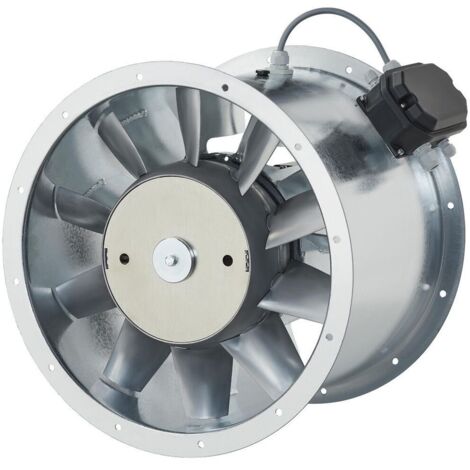

Helios AMD 630/8/4 Axial-Mitteldruckventilator 3-PH, polumschaltbar Dahlander, PTC, 10430/21790m3/h, 0,9/3,2kW, 400V

Helios AMD 630/8/4 Axial-Mitteldruckventilator 3-PH, polumschaltbar Dahlander, PTC, 10430/21790m3/h, 0,9/3,2kW, 400V

Der Helios AMD 630/8/4 Axial-Mitteldruckventilator ist ein 3-Phasen-Ventilator mit Direktantrieb, der für horizontale und vertikale Einbausituationen konzipiert wurde. Mit einer polumschaltbaren Dahlander-Wicklung und einem serienmäßigen Kaltleiter (PTC) für den Wicklungsschutz bietet dieses Modell eine Motornennleistung von 0,9 kW bis 3,2 kW und einen Volumenstrom von 10430 m³/h bis 21790 m³/h bei 0 Pa. Die Luftförderrichtung erfolgt vom Laufrad über den Motor drückend.

Wie ist der Helios AMD 630/8/4 konstruiert?

Das Gehäuse des Ventilators besteht aus zylindrischem Stahlblech mit beidseitig angeformtem Flansch, dessen Lochbild der DIN 24155 Blatt 3 entspricht. Ein strömungstechnisch optimiertes Nachleitrad aus Stahlblech ist integriert, um die Druckerhöhung zu maximieren und eine hohe Effizienz sicherzustellen. Der Oberflächenschutz wird durch eine Pulverbeschichtung in RAL 7015 (Grau) realisiert. Der Gehäuseklemmenkasten aus Kunststoff ist außen am Ventilatorgehäuse auf einem separaten Halter angebracht und verfügt über eine kundenseitige Kabelverschraubung.

Welche Eigenschaften besitzt das Laufrad und der Motor?

Das axiale Laufrad ist mit zehn aerodynamisch profilierten Schaufeln aus Aluminiumguss ausgestattet und direkt auf der Motorwelle aufgesteckt. Ein vibrationsfreier Lauf wird durch dynamische Wuchtung nach Gütestufe G 6.3 VDI 2060 und DIN ISO 1940 sichergestellt. Die Schaufeln sind im Stillstand stufenlos verstellbar. Der Drehstrom-Normmotor ist direkt im Luftstrom angeordnet und besitzt die Schutzart IP 55. Ein serienmäßiger Kaltleiter (PTC) dient als Wicklungsschutz.

Welche Betriebsbedingungen und Leistungsdaten sind zu beachten?

Der Axial-Mitteldruckventilator ist für eine zulässige Fördermitteltemperatur von -20 bis 60 °C ausgelegt. Der Volumenstrom beträgt bei 0 Pa statischem Druck 10430 m³/h im 8-poligen Betrieb und 21790 m³/h im 4-poligen Betrieb. Die Fördermitteldichte ist mit 1,2 kg/m³ angegeben. Die Umfangsgeschwindigkeit des Laufrads beträgt 47 m/s. Die kundenseitige Kabelverschraubung ist für Kabeldurchmesser von 8 bis 13 mm geeignet, und die Klemmleiste ist für Leiterquerschnitte bis 6 mm² ausgelegt. Die Aufstellung unter normalen Witterungsbedingungen ist möglich, sofern ein bauseitiger Schutz vor Witterungseinflüssen im Freien das Eindringen von Niederschlagswasser ausschließt.

Technische Daten

• Volumenstrom bei 0 Pa: 10430/21790 m³/h
• Motornennleistung: 0,90/3,20 kW
• Motornenndrehzahl: 680/1420 1/min
• Spannung: 400 V
• Frequenz: 50 Hz
• Polzahl: 8p/4p
• Schutzart Motor: IP 55
• Zulässige Fördermitteltemperatur: -20 bis 60 °C
• Gesamtgewicht: 104 kg
• Umfangsgeschwindigkeit: 47 m/s

Der Helios AMD 630/8/4 Axial-Mitteldruckventilator bietet eine flexible und effiziente Lösung für die Luftförderung. Mit seiner polumschaltbaren Dahlander-Wicklung, einer Motornennleistung von 0,9 kW bis 3,2 kW und einem Volumenstrom von bis zu 21790 m³/h ist er vielseitig einsetzbar. Die robuste Bauweise mit Stahlblechgehäuse, Aluminiumguss-Schaufeln und IP 55 Schutzart ermöglicht einen zuverlässigen Betrieb unter verschiedenen Bedingungen.

Produktspezifikation

• Hersteller-Warengruppe: Axialventilatoren und Zubehör
• Hersteller-Produktgruppe: Mitteldruckventilatoren
• Werkstoff des Gehäuses: Stahl
• Luftmenge unbelastet: 21750
• Anschlussspannung: 400
• Leistungsaufnahme: 3,2
• Mit thermischem Überlastschutz: ja
• Gleichstrommotor: nein
• Indirekter Antrieb: nein
• Elektrischer Anschluss: Anschlussklemmen
• Schutzart (IP): IP54
• Max. Lufttemperatur: 60
• Motor mit 2 Drehzahlen: ja
• Geeignet für elektronische Steuerung: ja
• Geeignet für Frequenzregelung: nein
• Geeignet für Schwachstromregelung: nein
• Geeignet für Traforegelung: ja
• Polumschaltbar: nein
• Länge: 555
• Kanaldurchmesser: 630
• Anschluss: Flansch
