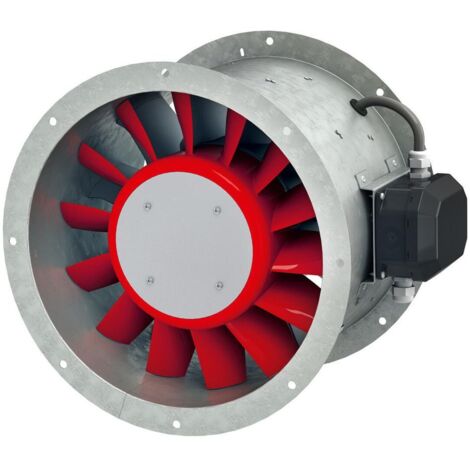

Helios AMW 250/4 Axial-Mitteldruckventilator 1-PH, TK, drehzahlsteuerbar, 1360m3/h, 100W, 230V

Helios AMW 250/4 Axial-Mitteldruckventilator 1-PH, TK, drehzahlsteuerbar, 1360m3/h, 100W, 230V

Der Helios AMW 250/4 Axial-Mitteldruckventilator ist ein drehzahlsteuerbares Gerät, das für effiziente Luftförderung in Lüftungsanlagen konzipiert wurde. Mit einem Volumenstrom von 1360 m³/h und einer Leistung von 100 W bei 230 V bietet dieser Ventilator eine zuverlässige Lösung für Anwendungen, die eine moderate Druckerhöhung von bis zu 70 Pa erfordern.

Wie ist der Helios AMW 250/4 konstruiert?

Der AMW 250/4 ist als Mitteldruck-Rohrventilator ausgeführt und besitzt eine zylindrische Rohrhülse aus verzinktem Stahlblech. Diese ist mit beidseitig angeformten Flanschen versehen, deren Lochbild der DIN 24155 Blatt 3 entspricht. Ein integriertes Nachleitrad optimiert die Strömungsführung. Das Axiallaufrad besteht aus Kunststoff und verfügt über 14 räumlich gekrümmte Schaufeln. Ein vibrationsfreier Lauf wird durch dynamische Wuchtung nach Gütestufe G 6.3 gemäß VDI 2060 und DIN ISO 1940 sichergestellt.

Welche Motor- und Betriebseigenschaften bietet der Ventilator?

Der Ventilator ist direkt angetrieben und mit einem wartungsfreien Einphasen-Wechselstrom-Kondensatormotor ausgestattet. Dieser Motor verfügt über eine geschlossene Bauweise und integrierte Thermokontakte in der Wicklung zum Schutz vor Überhitzung. Die gedichteten und geräuscharmen Kugellager sind mit Langzeitschmierung versehen, was zu einer hohen Lebensdauer beiträgt. Der Ventilator ist nicht reversierbar und arbeitet mit einer Frequenz von 50 Hz bei einer Spannung von 230 V.

Technische Daten

• Volumenstrom bei 0 Pa: 1360 m³/h
• Max. Druckerhöhung: 70 Pa
• Fördermitteldichte: 1,2 kg/m³
• Fördermitteltemperatur: 40/60 °C
• Drehzahl: 1435 1/min
• Aufgenommene Leistung: 0,1 kW
• Gewicht: 9,0 kg
• Schalleistung: 62 dB(A)
• Schalldruck in 4m: 42 dB(A)
• Spannung: 230 Volt
• Stromaufnahme: 0,6 Amp
• Frequenz: 50 Hz
• Isolierklasse: B
• Schutzart: IP 54

Der Helios AMW 250/4 Axial-Mitteldruckventilator bietet eine zuverlässige und effiziente Lösung für Lüftungsaufgaben. Seine robuste Bauweise aus verzinktem Stahlblech und der wartungsfreie Motor tragen zu einem langlebigen Betrieb bei. Mit einem Volumenstrom von 1360 m³/h und einer Leistung von 100 W ist dieses drehzahlsteuerbare Modell eine solide Wahl für diverse Anwendungen.

Produktspezifikation

• Hersteller-Warengruppe: Axialventilatoren und Zubehör
• Hersteller-Produktgruppe: Mitteldruckventilatoren
• Werkstoff des Gehäuses: Stahl
• Luftmenge unbelastet: 1360
• Anschlussspannung: 230
• Leistungsaufnahme: 0,1
• Mit thermischem Überlastschutz: ja
• Gleichstrommotor: nein
• Indirekter Antrieb: nein
• Schutzart (IP): IP54
• Max. Lufttemperatur: 60
• Motor mit 2 Drehzahlen: nein
• Geeignet für elektronische Steuerung: ja
• Geeignet für Frequenzregelung: nein
• Geeignet für Schwachstromregelung: nein
• Geeignet für Traforegelung: ja
• Polumschaltbar: nein
• Länge: 300
• Kanaldurchmesser: 250
• Anschluss: Flansch
