Helios AMW 400/4 Axial-Mitteldruckventilator 1-PH, TK, drehzahlsteuerbar, 6000m3/h, 600W, 230V

Helios AMW 400/4 Axial-Mitteldruckventilator 1-PH, TK, drehzahlsteuerbar, 6000m3/h, 600W, 230V

Der Helios AMW 400/4 Axial-Mitteldruckventilator ist ein drehzahlsteuerbares Einphasen-Gerät, das sich durch seine robuste Bauweise und hohe Leistung auszeichnet. Mit einem Volumenstrom von 6000 m³/h, einer aufgenommenen Leistung von 0,600 kW und einer maximalen Druckerhöhung von 210 Pa ist er ideal für den Einsatz in Lüftungs- und Klimaanlagen, die eine zuverlässige Luftförderung bei mittleren Drücken erfordern. Die Bauweise mit verzinktem Stahlrohr und integrierten Flanschen ermöglicht eine einfache und sichere Montage in Rohrsystemen.

Wie ist der AMW 400/4 konstruiert?

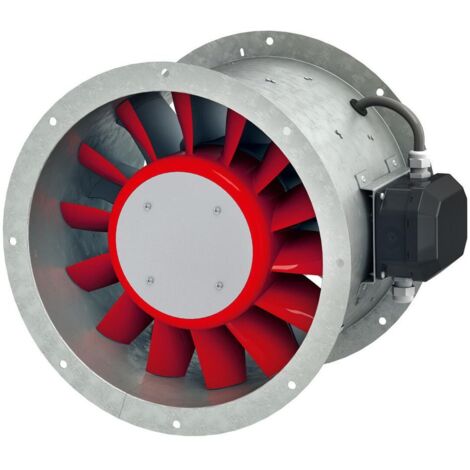

Der AMW 400/4 Mitteldruck-Rohrventilator verfügt über eine zylindrische Rohrhülse aus verzinktem Stahlblech, die beidseitig mit angeformten Flanschen ausgestattet ist. Das Lochbild entspricht der Norm DIN 24155 Blatt 3 und beinhaltet ein integriertes Nachleitrad, das die Strömung optimiert. Das Axiallaufrad besteht aus Kunststoff und besitzt 14 räumlich gekrümmte Schaufeln, die durch dynamische Wuchtung nach Gütestufe G 6.3 (VDI 2060) und DIN ISO 1940 für einen vibrationsarmen Lauf sorgen.

Welche Motor- und Antriebseigenschaften bietet der Ventilator?

Der Ventilator wird von einem wartungsfreien Einphasen-Wechselstrom-Kondensatormotor in geschlossener Bauweise angetrieben. In die Wicklung sind Thermokontakte integriert, die den Motor vor Überhitzung schützen. Die Drehzahlsteuerung erfolgt durch Spannungsreduzierung, was eine flexible Anpassung der Luftförderleistung ermöglicht. Die geräuscharmen, gedichteten Kugellager sind mit Langzeitschmierung versehen und nicht reversierbar, was die Betriebssicherheit erhöht.

Welche Leistungs- und Betriebsdaten sind relevant?

Der AMW 400/4 erreicht bei einem Volumenstrom von 6000 m³/h eine maximale Druckerhöhung von 210 Pa. Die Fördermitteldichte beträgt 1,2 kg/m³, und die zulässige Fördermitteltemperatur liegt bei 40 °C im Dauerbetrieb und bis zu 60 °C kurzfristig. Die Drehzahl beträgt 1395 Umdrehungen pro Minute, bei einer aufgenommenen Leistung von 0,600 kW. Die Stromaufnahme liegt bei 2,6 Ampere im Wechselstrombetrieb bei einer Frequenz von 50 Hz. Die Schutzart IP 54 ermöglicht einen sicheren Betrieb in staubgeschützten und spritzwassergeschützten Umgebungen. Die Isolierklasse B und der Explosionsschutz N sind weitere Merkmale dieses Ventilators.

Wie sind die Geräuschwerte des Ventilators?

Die Schalleistung des Ventilators beträgt 76 dB(A), der Schalldruck in 4 Metern Entfernung liegt bei 56 dB(A). Diese Werte sind typisch für Axial-Mitteldruckventilatoren dieser Leistungsklasse.

Technische Daten

• Volumenstrom bei 0 Pa: 6000 m³/h
• Max. Druckerhöhung: 210 Pa
• Fördermitteltemperatur: 40/60 °C
• Drehzahl: 1395 1/min
• Aufgenommene Leistung: 0,600 kW
• Gewicht: 23,2 kg
• Schalleistung: 76 dB(A)
• Schalldruck in 4 m: 56 dB(A)
• Spannung: 230 Volt
• Schutzart: IP 54

Der Helios AMW 400/4 Axial-Mitteldruckventilator bietet eine zuverlässige und flexible Lösung für Lüftungsanwendungen. Mit seiner drehzahlsteuerbaren Leistung von 0,600 kW, einem Volumenstrom von 6000 m³/h und einer maximalen Druckerhöhung von 210 Pa ist das Gerät vielseitig einsetzbar und überzeugt durch seine robuste Bauweise aus verzinktem Stahlblech und das Kunststofflaufrad.

Produktspezifikation

• Hersteller-Warengruppe: Axialventilatoren und Zubehör
• Hersteller-Produktgruppe: Mitteldruckventilatoren
• Werkstoff des Gehäuses: Stahl
• Luftmenge unbelastet: 6000
• Anschlussspannung: 230
• Leistungsaufnahme: 0,6
• Mit thermischem Überlastschutz: ja
• Gleichstrommotor: nein
• Indirekter Antrieb: nein
• Elektrischer Anschluss: Anschlussklemmen
• Schutzart (IP): IP54
• Max. Lufttemperatur: 60
• Motor mit 2 Drehzahlen: nein
• Geeignet für elektronische Steuerung: ja
• Geeignet für Frequenzregelung: nein
• Geeignet für Schwachstromregelung: nein
• Geeignet für Traforegelung: ja
• Polumschaltbar: nein
• Länge: 330
• Kanaldurchmesser: 400
• Anschluss: Flansch
