Helios TSSW 5 Drehzahl-Steuertrafo 1-PH 230V 5,0A, für Schaltschrankeinbau

Helios TSSW 5 Drehzahl-Steuertrafo 1-PH 230V 5,0A, für Schaltschrankeinbau

Der Helios TSSW 5 Drehzahl-Steuertrafo ist ein 1-phasiger Einbautransformator, der speziell für den Schaltschrankeinbau konzipiert wurde. Dieses Gerät ermöglicht mit einer Netzspannung von 230 V und einem maximalen Strom von 5,0 A die präzise Steuerung von Ventilatoren und anderen Verbrauchern. Er ist ideal für Steuerungs- und Regelanlagen, die verschiedene Spannungsabgriffe zur Drehzahlregelung benötigen.

Wie ist der Helios TSSW 5 aufgebaut und welche Anschlussmöglichkeiten bietet er?

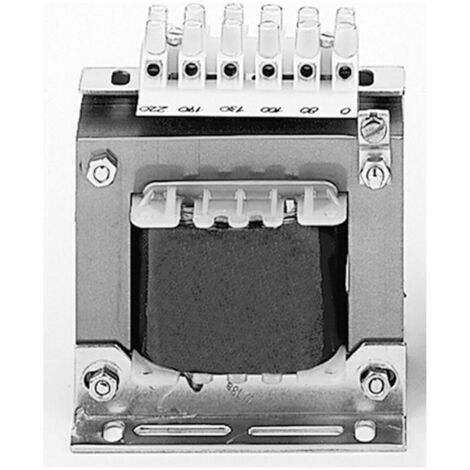

Der TSSW 5 Drehzahl-Steuertrafo von Helios ist als 1-phasiger Einbautransformator ohne Gehäuse ausgeführt. Er ist für den Schaltschrankeinbau vorgesehen und besitzt einen Fußwinkel zur einfachen Montage. Eine integrierte Klemmenleiste bietet sechs verschiedene Spannungsabgriffe von 0, 80, 100, 130, 170 bis 230 V, um die Drehzahl angeschlossener Geräte flexibel anzupassen.

Für welche elektrischen Parameter ist der Steuertrafo ausgelegt und welche Umgebungsbedingungen sind zu beachten?

Dieser Steuertrafo ist für eine Netzspannung von 230 V bei einer Netzfrequenz von 50/60 Hz geeignet. Er kann einen maximalen Strom von 5,0 A verarbeiten. Die Schutzart IP 3 bietet einen Basisschutz gegen Fremdkörper und begrenzten Berührungsschutz. Der Betrieb ist in einer Umgebungstemperatur von bis zu +40 °C möglich. Aufgrund des fehlenden Gehäuses ist der Einbau in geeignete Schaltschränke erforderlich, um Schutz vor Umwelteinflüssen sicherzustellen.

Technische Daten

• Netzspannung: 230 V
• Netzfrequenz: 50/60 Hz
• Sekundärspannungen: 0/80/100/130/170/230 V
• Maximaler Strom: 5,0 A
• Schutzart: IP 3
• Maximale Umgebungstemperatur: +40 °C

Der Helios TSSW 5 Drehzahl-Steuertrafo bietet eine flexible und zuverlässige Lösung für die Drehzahlregelung in verschiedenen Anwendungen. Seine Auslegung als 1-phasiger Einbautransformator für den Schaltschrankeinbau, kombiniert mit einer Netzspannung von 230 V und einem maximalen Strom von 5,0 A, macht ihn zu einer vielseitigen Komponente für die präzise Steuerung von Verbrauchern.

Produktspezifikation

• Hersteller-Warengruppe: STEUERGERÄTE, SCHALTER, REGLER
• Hersteller-Produktgruppe: Steuergeräte z.b.Regler m.SCH.
• Nennstrom: 5
• Leistungsregelung stufenlos: nein
• Anzahl der Stufen: 5
• Beleuchtung: ohne
• Schaltkontakt: nein
• Mit Temperatursensor: nein
• Bauhöhe: 111
• Baulänge: 105
• Bautiefe: 87
