Helios RR EC 315 A Radial-Rohrventilator EC, 1-PH 230V regelbar, DN 315, 1910m3/h, 220kW

Helios RR EC 315 A Radial-Rohrventilator EC, 1-PH 230V regelbar, DN 315, 1910m3/h, 220kW

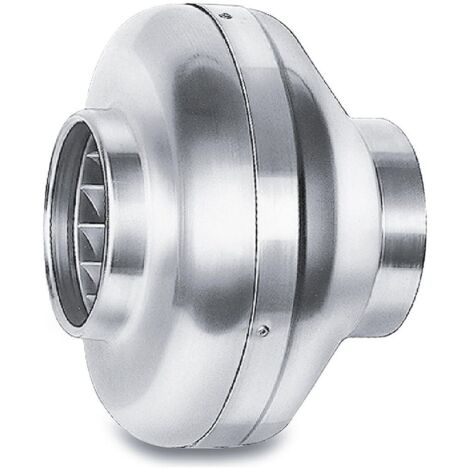

Der Helios RR EC 315 A Radial-Rohrventilator ist ein energieeffizienter und drehzahlsteuerbarer EC-Radial-Rohrventilator, der für die direkte Montage in Rohrsystemen mit einem Nenn-Durchmesser von 315 mm konzipiert wurde. Mit einem Volumenstrom von 1910 m³/h und einer aufgenommenen Leistung von 0,22 kW eignet sich dieses Gerät für vielfältige Lüftungsaufgaben, insbesondere in gewerblichen und industriellen Anwendungen, die eine präzise Luftförderung erfordern.

Wie ist der Helios RR EC 315 A konstruiert?

Das Gehäuse des Ventilators besteht aus verzinktem Stahlblech, was eine hohe Robustheit für anspruchsvolle Einsatzbedingungen sicherstellt. Die saug- und druckseitigen Anschlussmaße sind auf Norm-Rohr-Durchmesser abgestimmt. Das Radial-Laufrad mit rückwärts gekrümmten Schaufeln aus Kunststoff ist direkt auf den Motor gepresst und als dynamisch ausgewuchtete Einheit konzipiert, was zu einem geräuscharmen Betrieb und einem hohen Wirkungsgrad beiträgt.

Welche Motor- und Steuerungstechnik kommt zum Einsatz?

Der RR EC 315 A ist mit einem energiesparenden, drehzahlsteuerbaren EC-Außenläufermotor in Schutzart IP 44 ausgestattet. Dieser Motor ist wartungs- und funkstörungsfrei sowie kugelgelagert. Eine integrierte elektronische Temperaturüberwachung sorgt für Sicherheit bei Betrieb und Elektronik. Die stufenlose Drehzahlsteuerung kann über ein internes Potentiometer oder ein externes Universal-Regelsystem (EUR EC) erfolgen. Der elektrische Anschluss wird über einen serienmäßigen Klemmenkasten mit Schutzart IP54 außen am Gehäuse realisiert.

Technische Daten

• Volumenstrom bei 0 Pa: 1910 m³/h
• Max. Druckerhöhung: 705 Pa
• Fördermitteltemperatur: 60 °C
• Drehzahl: 2370 1/min
• Aufgenommene Leistung: 0,22 kW
• Gewicht: 4,8 kg
• Schalleistung: 55 dB(A)
• Schalldruck in 1 m: 47 dB(A)
• Spannung: 230 Volt
• Schutzart: IP 44

Der Helios RR EC 315 A Radial-Rohrventilator bietet eine leistungsstarke und energieeffiziente Lösung für die Lüftungstechnik. Mit einem Volumenstrom von 1910 m³/h und einer aufgenommenen Leistung von 0,22 kW ermöglicht er eine präzise und geräuscharme Luftförderung. Die robuste Bauweise aus verzinktem Stahlblech und der drehzahlsteuerbare EC-Motor mit integrierter Temperaturüberwachung sichern einen zuverlässigen und langlebigen Betrieb.

Produktspezifikation

• Hersteller-Warengruppe: Rohrventilatoren und Zubehör
• Hersteller-Produktgruppe: Radiale Rohrventilatoren RR
• Werkstoff des Gehäuses: Stahl
• Luftmenge unbelastet: 1479
• Anschlussspannung: 230
• Leistungsaufnahme: 0,186
• Gleichstrommotor: nein
• Indirekter Antrieb: nein
• Elektrischer Anschluss: Anschlussklemmen
• Schutzart (IP): IP44
• Max. Lufttemperatur: 60
• Motor mit 2 Drehzahlen: nein
• Geeignet für elektronische Steuerung: ja
• Geeignet für Frequenzregelung: nein
• Geeignet für Schwachstromregelung: nein
• Geeignet für Traforegelung: nein
• Polumschaltbar: nein
• Länge: 257
• Kanaldurchmesser: 315
• Anschluss: Flansch
