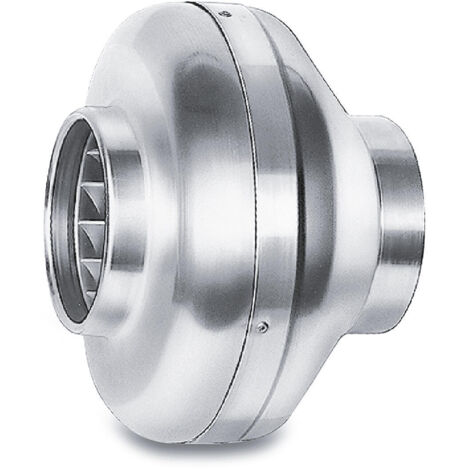

Helios RR EC 100 Radial-Rohrventilator EC, 1-PH 230V regelbar, DN 100, 370m3/h, 100W

Helios RR EC 100 Radial-Rohrventilator EC, 1-PH 230V regelbar, DN 100, 370m3/h, 100W

Der Helios RR EC 100 Radial-Rohrventilator EC ist ein leistungsstarker Ventilator der Marke Helios, konzipiert für die direkte Montage in Rohrsystemen. Das robuste Gehäuse aus verzinktem Stahlblech ermöglicht den Einsatz unter anspruchsvollen Bedingungen. Ausgestattet mit einem energieeffizienten EC-Motor, bietet dieses Modell eine stufenlose Drehzahlsteuerung und ist für einen Nenn-Durchmesser von DN 100 ausgelegt.

Welche Konstruktionsmerkmale zeichnen den RR EC 100 aus?

Der RR EC 100 ist als EC-Radial-Rohrventilator für die direkte Integration in Rohrsysteme entwickelt. Das Gehäuse besteht aus verzinktem Stahlblech, was eine hohe Widerstandsfähigkeit für harte Einsatzbedingungen sicherstellt. Die saug- und druckseitigen Anschlussmaße sind präzise auf Norm-Rohr-Durchmesser abgestimmt. Ein Radial-Laufrad mit rückwärts gekrümmten Schaufeln aus Kunststoff ist direkt auf den Motor gepresst und als Einheit dynamisch ausgewuchtet, was zu einem geräuscharmen Betrieb und hohem Wirkungsgrad beiträgt.

Welche Vorteile bietet der integrierte EC-Motor?

Der energieeffiziente EC-Außenläufermotor des Ventilators ist drehzahlsteuerbar und in der Schutzart IP 44 ausgeführt. Er ist wartungs- und funkstörungsfrei sowie kugelgelagert, was eine lange Lebensdauer unterstützt. Eine integrierte elektronische Temperaturüberwachung schützt den EC-Motor und die Elektronik vor Überhitzung. Diese Technologie ermöglicht einen geräuscharmen Betrieb bei gleichzeitig hohem Wirkungsgrad.

Wie erfolgt die Drehzahlregelung und der elektrische Anschluss?

Die Drehzahl des Helios RR EC 100 lässt sich stufenlos regeln. Dies kann entweder über ein Potentiometer (PU/PA 10) oder ein Universal-Regelsystem (EUR EC) erfolgen. Der elektrische Anschluss wird über einen serienmäßigen Klemmenkasten in Schutzart IP54 realisiert, der außen am Gehäuse angebracht ist.

Technische Daten

• Volumenstrom bei 0 Pa: 370 m³/h
• Max. Druckerhöhung: 595 Pa
• Fördermitteltemperatur: 60 °C
• Drehzahl: 3640 1/min
• Aufgenommene Leistung: 0,10 kW
• Gewicht: 2,5 kg
• Schalleistung: 54 dB(A)
• Spannung: 230 Volt
• Schutzart: IP 44
• Nenn-Durchmesser: DN 100

Der Helios RR EC 100 Radial-Rohrventilator bietet eine zuverlässige und energieeffiziente Lösung für die Lüftungstechnik. Mit seinem robusten Gehäuse aus verzinktem Stahlblech, dem drehzahlsteuerbaren EC-Motor und einem Volumenstrom von 370 m³/h bei einer Leistung von 0,10 kW, ist er optimal für die direkte Montage in Rohrsystemen mit einem Nenn-Durchmesser von DN 100 geeignet.

Produktspezifikation

• Hersteller-Warengruppe: Rohrventilatoren und Zubehör
• Hersteller-Produktgruppe: Radiale Rohrventilatoren RR
• Werkstoff des Gehäuses: Stahl
• Luftmenge unbelastet: 344
• Anschlussspannung: 230
• Leistungsaufnahme: 0,093
• Gleichstrommotor: nein
• Indirekter Antrieb: nein
• Elektrischer Anschluss: Anschlussklemmen
• Schutzart (IP): IP44
• Max. Lufttemperatur: 60
• Motor mit 2 Drehzahlen: nein
• Geeignet für elektronische Steuerung: ja
• Geeignet für Frequenzregelung: nein
• Geeignet für Schwachstromregelung: nein
• Geeignet für Traforegelung: nein
• Polumschaltbar: nein
• Länge: 188
• Kanaldurchmesser: 100
• Anschluss: Flansch
