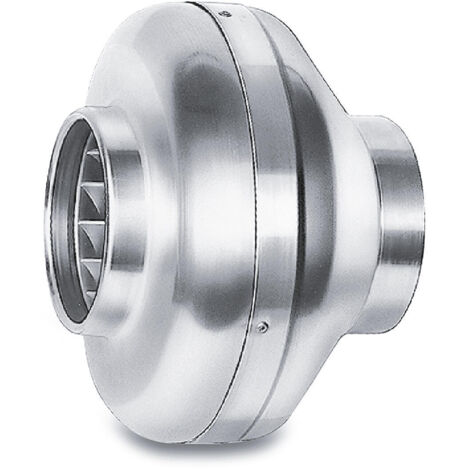

Helios RR EC 125 Radial-Rohrventilator EC, 1-PH 230V regelbar, DN 125, 570m3/h, 100W

Helios RR EC 125 Radial-Rohrventilator EC, 1-PH 230V regelbar, DN 125, 570m3/h, 100W

Der Helios RR EC 125 Radial-Rohrventilator ist ein energieeffizienter und drehzahlsteuerbarer EC-Radial-Rohrventilator, der für die direkte Montage in Rohrsystemen konzipiert wurde. Mit einem Rohrdurchmesser von DN 125, einem Volumenstrom von 570 m³/h und einer Leistung von 0,10 kW bietet dieses Modell eine leistungsstarke und geräuscharme Belüftungslösung. Das robuste Gehäuse aus verzinktem Stahlblech ist für anspruchsvolle Einsatzbedingungen ausgelegt.

Wie ist der Helios RR EC 125 konstruiert und welche Materialien werden verwendet?

Der RR EC 125 verfügt über ein Gehäuse aus verzinktem Stahlblech, das eine hohe Widerstandsfähigkeit gegenüber mechanischen Belastungen und Umwelteinflüssen bietet. Das Radial-Laufrad ist mit rückwärts gekrümmten Kunststoffschaufeln ausgestattet, die direkt auf den Motor gepresst und dynamisch ausgewuchtet sind. Die saug- und druckseitigen Anschlussmaße sind auf Norm-Rohr-Durchmesser abgestimmt, was eine einfache und sichere Installation ermöglicht.

Welche Motor- und Steuerungstechnik kommt zum Einsatz?

Der Ventilator ist mit einem energiesparenden, drehzahlsteuerbaren EC-Außenläufermotor in Schutzart IP 44 ausgestattet. Dieser Motor ist wartungs- und funkstörungsfrei sowie kugelgelagert. Eine integrierte elektronische Temperaturüberwachung für den EC-Motor und die Elektronik ermöglicht einen sicheren Betrieb. Die Drehzahl lässt sich stufenlos über ein Potentiometer (PU/PA 10) oder ein Universal-Regelsystem (EUR EC) steuern.

Wie erfolgt der elektrische Anschluss und welche Schutzfunktionen sind integriert?

Der elektrische Anschluss erfolgt über einen serienmäßigen Klemmenkasten mit der Schutzart IP54, der außen am Gehäuse angebracht ist. Die Schutzart IP 44 des Motors ermöglicht Schutz gegen Spritzwasser und Fremdkörper mit einem Durchmesser größer als 1 mm. Die Isolierklasse F sichert zudem eine hohe thermische Belastbarkeit der elektrischen Komponenten.

Technische Daten

• Volumenstrom bei 0 Pa: 570 m³/h
• Max. Druckerhöhung: 582 Pa
• Fördermitteltemperatur: 60 °C
• Drehzahl: 3600 1/min
• Aufgenommene Leistung: 0,10 kW
• Gewicht: 2,5 kg
• Schalleistung: 53 dB(A)
• Schalldruck in 1m: 45 dB(A)
• Spannung: 230 Volt
• Schutzart: IP 44

Der Helios RR EC 125 Radial-Rohrventilator überzeugt durch seine energiesparende EC-Motorentechnik, die stufenlose Drehzahlregelung und das robuste Gehäuse aus verzinktem Stahlblech. Mit einer Leistung von 0,10 kW und einem Volumenstrom von 570 m³/h bietet er eine effiziente und flexible Lösung für den Einsatz in verschiedenen Lüftungssystemen.

Produktspezifikation

• Hersteller-Warengruppe: Rohrventilatoren und Zubehör
• Hersteller-Produktgruppe: Radiale Rohrventilatoren RR
• Werkstoff des Gehäuses: Stahl
• Luftmenge unbelastet: 539
• Anschlussspannung: 230
• Leistungsaufnahme: 0,104
• Gleichstrommotor: nein
• Indirekter Antrieb: nein
• Elektrischer Anschluss: Anschlussklemmen
• Schutzart (IP): IP44
• Max. Lufttemperatur: 60
• Motor mit 2 Drehzahlen: nein
• Geeignet für elektronische Steuerung: ja
• Geeignet für Frequenzregelung: nein
• Geeignet für Schwachstromregelung: nein
• Geeignet für Traforegelung: nein
• Polumschaltbar: nein
• Länge: 188
• Kanaldurchmesser: 125
• Anschluss: Flansch
