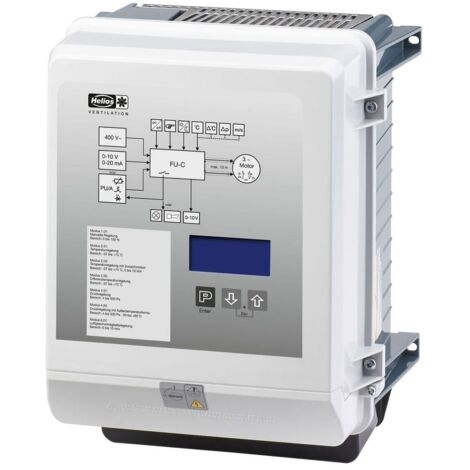

Helios FU-C 17 Frequenzumrichter Comfort 400V, 3-PH, 7,5kW, 17A

Helios FU-C 17 Frequenzumrichter Comfort 400V, 3-PH, 7,5kW, 17A

Der Helios FU-C 17 Frequenzumrichter Comfort 400V ist ein energieeffizientes Steuergerät zur bedarfsorientierten Drehzahlregelung eines einzelnen Ventilators. Er ist für den Betrieb mit 400V, 3-Phasen und einer Frequenz von 50/60 Hz ausgelegt und liefert einen Ausgangsstrom von 17 A bei einer Leistung von 7,5 kW. Dieser Frequenzumrichter eignet sich ideal für Anwendungen, die eine präzise und effiziente Steuerung der Luftzirkulation erfordern.

Wie erfolgt die Bedienung und Steuerung des Frequenzumrichters?

Der FU-C 17 Frequenzumrichter ist ohne Sinusfilter ausgeführt und verfügt über ein LC-Multidisplay mit Klartextanzeige. Drei Bedientasten ermöglichen die einfache Einstellung der Ventilator- und Regelparameter wie Freigabe, Tag-/Nachtbetrieb oder Begrenzungen. Die Drehzahlvorgabe erfolgt über ein 0-10 V Steuersignal, beispielsweise von einem Potentiometer, oder direkt über das Display. Für die Potentiometersteuerung steht eine 10 VDC Spannungsversorgung bereit.

Welche Schutz- und Regelsysteme sind integriert?

Der Frequenzumrichter ist kurzschlussfest und bietet einen umfassenden Motorschutz durch Anschlussmöglichkeiten für Thermokontakte oder Kaltleiter. Eine umfangreiche Diagnose im Fehlerfall ist ebenfalls verfügbar. Zusätzlich verfügt der FU-C über eine Modbus-Schnittstelle und ein integriertes, vollwertiges Regelsystem für Temperatur, Druck und Luftgeschwindigkeit. Eine integrierte Absolut-Feuchte-Differenzregelung ist ebenfalls vorhanden. Ein freischaltbarer Protection Mode ermöglicht den Einsatz in sicherheitstechnischen Anlagen, wobei interne Überwachungseinrichtungen für einen möglichst langen Anlagenbetrieb überbrückt werden.

Was ist bei Installation und Umgebungsbedingungen zu beachten?

Die Versorgung des Frequenzumrichters erfolgt mit einer Netzspannung von 3 PH 208-480 V bei 50/60 Hz. Eine zusätzliche 24 VDC Spannungsversorgung ist für die Steuerung der Freigaben und die Versorgung der Sensoren vorhanden. Die Leitungslänge zwischen dem FU-C und dem Ventilator darf bei abgeschirmter Leitung maximal 10 m betragen. Es ist wichtig, dass der Ventilator für den Betrieb mit einem Frequenzumrichter ausgelegt ist (EMV-geeigneter Ventilator/Motor, eventuell Sonderausführung). Die Umgebungstemperatur sollte zwischen -20 und +40 Grad Celsius liegen, wobei ein Betrieb bis +55 Grad Celsius mit Leistungsreduzierung möglich ist. Die Schutzart IP54 ermöglicht einen zuverlässigen Schutz gegen Staub und Spritzwasser.

Technische Daten

• Leistung: 7,5 kW
• Ausgangsstrom: 17 A
• Spannung: 400 V
• Frequenz: 50/60 Hz
• Abmessungen (H x B x T): 302 mm x 250 mm x 195,5 mm
• Gewicht: 7,5 kg
• Schutzart: IP54
• Umgebungstemperatur: -20 bis +40 °C (bis +55 °C mit Leistungsreduzierung)
• Max. Leitungslänge (abgeschirmt): 10 m
• Leistungsquerschnitt (Netz/Motor/Kabel): 4 x 2,5 mm²

Der Helios FU-C 17 Frequenzumrichter Comfort 400V bietet eine flexible und präzise Steuerung von Ventilatoren. Mit seiner robusten Bauweise, der Schutzart IP54 und einer Leistung von 7,5 kW bei 400V ist er für anspruchsvolle Lüftungs- und Klimaanwendungen konzipiert. Die integrierten Regelungs- und Diagnosefunktionen sowie die Modbus-Schnittstelle ermöglichen eine flexible Anpassung an unterschiedliche Betriebsbedingungen und tragen zur Optimierung der Anlagenleistung bei.

Produktspezifikation

• Hersteller-Warengruppe: STEUERGERÄTE, SCHALTER, REGLER
• Hersteller-Produktgruppe: Steuergeräte z.b.Regler m.SCH.
• Netzspannung: 208 - 480
• Netzfrequenz: 50/60 Hz
• Eingangsphasenzahl: 3
• Ausgangsphasenzahl: 3
• Max. Ausgangsfrequenz: 50
• Nennausgangsstrom I2N: 17
• Mit Bedienelement: ja
• Einsatz im Industriebereich zulässig: nein
• Einsatz im Wohn- und Gewerbebereich zulässig: nein
• Unterstützt Protokoll für TCP/IP: nein
• Unterstützt Protokoll für PROFIBUS: nein
• Unterstützt Protokoll für CAN: nein
• Unterstützt Protokoll für INTERBUS: nein
• Unterstützt Protokoll für ASI: nein
• Unterstützt Protokoll für KNX: nein
• Unterstützt Protokoll für Modbus: ja
• Unterstützt Protokoll für Data-Highway: nein
• Unterstützt Protokoll für DeviceNet: nein
• Unterstützt Protokoll für SUCONET: nein
• Unterstützt Protokoll für LON: nein
• Unterstützt Protokoll für PROFINET IO: nein
• Unterstützt Protokoll für PROFINET CBA: nein
• Unterstützt Protokoll für SERCOS: nein
• Unterstützt Protokoll für Foundation Fieldbus: nein
• Unterstützt Protokoll für EtherNet/IP: nein
• Unterstützt Protokoll für AS-Interface Safety at Work: nein
• Unterstützt Protokoll für DeviceNet Safety: nein
• Unterstützt Protokoll für INTERBUS-Safety: nein
• Unterstützt Protokoll für PROFIsafe: nein
• Unterstützt Protokoll für SafetyBUS p: nein
• Unterstützt Protokoll für BACnet: nein
• Unterstützt Protokoll für sonstige Bussysteme: nein
• Anzahl der HW-Schnittstellen seriell RS-485: 1
• Mit optischer Schnittstelle: nein
• Mit PC-Anschluss: nein
• Bremschopper integriert: ja
• Schutzart (IP): IP54
• Bauhöhe: 302
• Baulänge: 250
• Bautiefe: 196
