Helios FU-C 32 Frequenzumrichter Comfort 400V, 3-PH, 15kW, 32A

Helios FU-C 32 Frequenzumrichter Comfort 400V, 3-PH, 15kW, 32A

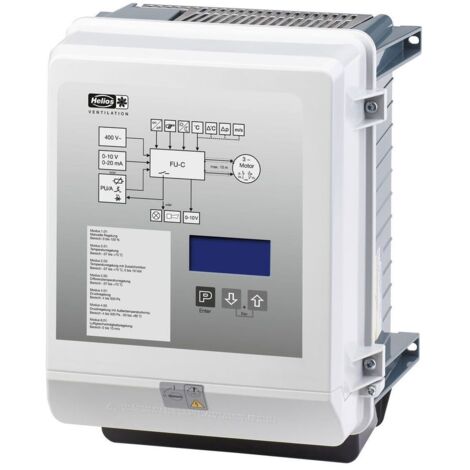

Der Helios FU-C 32 Frequenzumrichter Comfort 400V 3-PH 15kW 32A ist ein spezialisiertes Steuergerät zur bedarfsorientierten und energiesparenden Drehzahlsteuerung eines einzelnen Ventilators. In Comfort-Ausführung ohne Sinusfilter konzipiert, eignet er sich ideal für Anwendungen, die eine präzise und effiziente Anpassung der Ventilatordrehzahl erfordern.

Wie funktioniert die Drehzahlsteuerung?

Der FU-C 32 Frequenzumrichter ermöglicht die präzise Drehzahlsteuerung von Ventilatoren durch die Anpassung von Frequenz und Spannung. Die Bedienung erfolgt über ein LC-Multidisplay mit Klartextanzeige und drei Bedientasten. Diese Tasten erlauben die Einstellung wichtiger Ventilator- und Regelparameter wie Freigabe, Tag-/Nachtbetrieb oder Begrenzungen.

Welche Diagnose- und Kommunikationsfunktionen sind integriert?

Für eine schnelle Fehlererkennung bietet der FU-C umfangreiche Diagnosemöglichkeiten. Eine Modbus-Schnittstelle ist für die Integration in übergeordnete Steuerungssysteme verfügbar. Zudem ist ein vollwertiges Regelsystem für Temperatur, Druck und Luftgeschwindigkeit integriert.

Wie erfolgt die Sensoranbindung und Drehzahlvorgabe?

Die Drehzahlvorgabe kann flexibel über ein 0-10 V Steuersignal, beispielsweise von einem Potentiometer (Zubehör), oder direkt am Display erfolgen. Eine 10 VDC Spannungsversorgung steht für die Potentiometersteuerung bereit. Zusätzlich ist eine 24 VDC Spannungsversorgung für die Steuerung der Freigaben und die Versorgung externer Sensoren vorhanden. Erforderliche Sensoren wie LDF 500, LGF 10 und LT.. sind als Zubehör erhältlich.

Welche Sicherheitsfunktionen bietet der Frequenzumrichter?

Der FU-C verfügt über eine integrierte Absolut-Feuchte-Differenzregelung, wobei die benötigten Sensoren AFS 0-10V ebenfalls als Zubehör lieferbar sind. Ein freischaltbarer Protection Mode ermöglicht den Einsatz in sicherheitstechnischen Anlagen, indem interne Überwachungseinrichtungen für einen möglichst langen Anlagenbetrieb überbrückt werden können.

Welche Betriebsbedingungen sind zu beachten?

Der Frequenzumrichter ist für Umgebungstemperaturen von -20 bis +40 Grad Celsius ausgelegt, mit einer möglichen Leistungsreduzierung bis +55 Grad Celsius. Die Leitungslänge zwischen dem FU-C und dem Ventilator darf mit abgeschirmter Leitung maximal 10 m betragen. Es ist wichtig, dass der angeschlossene Ventilator für den Betrieb mit Frequenzumrichter ausgelegt ist, insbesondere hinsichtlich der EMV-Verträglichkeit.

Technische Daten

• Leistung: 15 kW
• Ausgangsstrom: 32 A
• Netzspannung: 3 PH 208-480 V
• Frequenz: 50/60 Hz
• Nennspannung: 400 V
• Leistungsquerschnitt (Netz/Motor/Kabel): 4 x 6,0 mm²
• Abmessungen (H x B x T): 524 mm x 386 mm x 283 mm
• Gewicht: 25,5 kg
• Schutzart: IP54

Der Helios FU-C 32 Frequenzumrichter Comfort bietet eine robuste und flexible Lösung zur effizienten Drehzahlsteuerung von Ventilatoren. Mit einer Leistung von 15 kW und einem Ausgangsstrom von 32 A ermöglicht das Gerät eine präzise Anpassung an die jeweiligen Anforderungen und trägt so zur Energieeinsparung und einem optimierten Anlagenbetrieb bei.

Produktspezifikation

• Hersteller-Warengruppe: STEUERGERÄTE, SCHALTER, REGLER
• Hersteller-Produktgruppe: Steuergeräte z.b.Regler m.SCH.
• Netzspannung: 208 - 480
• Netzfrequenz: 50/60 Hz
• Eingangsphasenzahl: 3
• Ausgangsphasenzahl: 3
• Max. Ausgangsfrequenz: 50
• Nennausgangsstrom I2N: 32
• Mit Bedienelement: ja
• Einsatz im Industriebereich zulässig: nein
• Einsatz im Wohn- und Gewerbebereich zulässig: nein
• Unterstützt Protokoll für TCP/IP: nein
• Unterstützt Protokoll für PROFIBUS: nein
• Unterstützt Protokoll für CAN: nein
• Unterstützt Protokoll für INTERBUS: nein
• Unterstützt Protokoll für ASI: nein
• Unterstützt Protokoll für KNX: nein
• Unterstützt Protokoll für Modbus: ja
• Unterstützt Protokoll für Data-Highway: nein
• Unterstützt Protokoll für DeviceNet: nein
• Unterstützt Protokoll für SUCONET: nein
• Unterstützt Protokoll für LON: nein
• Unterstützt Protokoll für PROFINET IO: nein
• Unterstützt Protokoll für PROFINET CBA: nein
• Unterstützt Protokoll für SERCOS: nein
• Unterstützt Protokoll für Foundation Fieldbus: nein
• Unterstützt Protokoll für EtherNet/IP: nein
• Unterstützt Protokoll für AS-Interface Safety at Work: nein
• Unterstützt Protokoll für DeviceNet Safety: nein
• Unterstützt Protokoll für INTERBUS-Safety: nein
• Unterstützt Protokoll für PROFIsafe: nein
• Unterstützt Protokoll für SafetyBUS p: nein
• Unterstützt Protokoll für BACnet: nein
• Unterstützt Protokoll für sonstige Bussysteme: nein
• Anzahl der HW-Schnittstellen seriell RS-485: 1
• Mit optischer Schnittstelle: nein
• Mit PC-Anschluss: nein
• Bremschopper integriert: ja
• Schutzart (IP): IP54
• Bauhöhe: 524
• Baulänge: 386
• Bautiefe: 283
