Helios VARD 225/2 TK Radax Hochdruck-Rohrventilator 3-PH 400V, 1750m3/h, 0,28kW

Helios VARD 225/2 TK Radax Hochdruck-Rohrventilator 3-PH 400V, 1750m3/h, 0,28kW

Der Helios VARD 225/2 TK Radax Hochdruck-Rohrventilator ist ein leistungsstarker, direkt angetriebener 3-Phasen-Ventilator mit zylindrischer Rohrhülse aus verzinktem Stahlblech. Er ist ideal für Anwendungen, die eine hohe Druckerhöhung und einen Volumenstrom von bis zu 1750 m³/h erfordern, wie beispielsweise in industriellen Lüftungs- und Klimaanlagen. Der Ventilator ist für den Betrieb mit 400 V Drehstrom ausgelegt und bietet eine robuste, wartungsfreie Bauweise mit geräuscharmen Kugellagern.

Wie ist der Aufbau und das Design des VARD 225/2 TK?

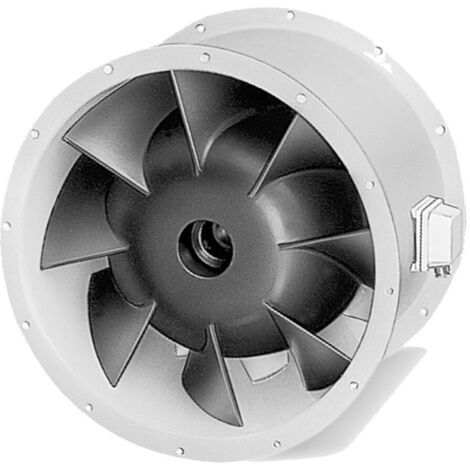

Der Ventilator verfügt über eine zylindrische Rohrhülse mit beidseitig angeformten Flanschen, deren Lochbild nach DIN 24155 gestaltet ist. Ein eingebautes Nachleitrad und ein halbaxiales Laufrad mit acht räumlich gekrümmten Schaufeln aus Thermoplast optimieren die Strömung. Die Auswuchtgüte entspricht G 6.3 nach VDI 2060 und DIN ISO 1940, was einen ruhigen und vibrationsarmen Betrieb sicherstellt.

Welche Motor- und Antriebseigenschaften bietet der Ventilator?

Der integrierte Drehstrom-Kurzschlussläufer-Motor ist durch Spannungsreduzierung drehzahlsteuerbar und mit Thermokontakten ausgestattet. Die geschlossene Bauweise des Motors ist wartungsfrei. Gedichtete, geräuscharme Kugellager sind mit Langzeitschmierung versehen, was zu einer hohen Betriebssicherheit und Langlebigkeit beiträgt.

Welche Leistungsdaten und Einsatzgrenzen sind zu beachten?

Der VARD 225/2 TK erreicht einen Volumenstrom von 1750 m³/h bei einem maximalen Druck von 280 Pa. Die maximale Fördermitteltemperatur liegt bei 40 °C. Die Drehzahl beträgt 2720 1/min bei einer aufgenommenen Leistung von 0,28 kW. Die Schalleistung liegt bei 81 dB(A).

Welche elektrischen und schutztechnischen Merkmale sind vorhanden?

Der Ventilator arbeitet mit einer Spannung von 400 Volt und einer Stromaufnahme von 0,6 Ampere bei 50 Hz. Die Isolierklasse B und die Schutzart IP 55 ermöglichen einen sicheren Betrieb unter verschiedenen Umgebungsbedingungen.

Technische Daten

• Volumenstrom bei 0 Pa: 1750 m³/h
• Max. Druckerhöhung: 280 Pa
• Aufgenommene Leistung: 0,28 kW
• Spannung: 400 Volt
• Stromaufnahme: 0,6 Amp
• Drehzahl: 2720 1/min
• Schutzart: IP 55
• Gewicht: 10,5 kg
• Schalleistung: 81 dB(A)
• Fördermitteltemperatur: 40 °C

Der Helios VARD 225/2 TK Radax Hochdruck-Rohrventilator bietet eine leistungsstarke und zuverlässige Lösung für vielfältige Lüftungsanforderungen. Mit einem Volumenstrom von 1750 m³/h, einer maximalen Druckerhöhung von 280 Pa und einer Leistungsaufnahme von 0,28 kW ist er für den Dauerbetrieb ausgelegt. Die robuste Konstruktion und die Schutzart IP 55 stellen einen sicheren Einsatz sicher und tragen zur Langlebigkeit des Geräts bei.

Produktspezifikation

• Hersteller-Warengruppe: VAR-Ventilatoren
• Hersteller-Produktgruppe: VAR Baureihe
• Werkstoff des Gehäuses: Stahl
• Luftmenge unbelastet: 1750
• Anschlussspannung: 400
• Leistungsaufnahme: 0,28
• Mit thermischem Überlastschutz: ja
• Gleichstrommotor: nein
• Indirekter Antrieb: nein
• Elektrischer Anschluss: Anschlussklemmen
• Schutzart (IP): IP54
• Max. Lufttemperatur: 60
• Motor mit 2 Drehzahlen: nein
• Geeignet für elektronische Steuerung: ja
• Geeignet für Frequenzregelung: ja
• Geeignet für Schwachstromregelung: nein
• Geeignet für Traforegelung: ja
• Polumschaltbar: nein
• Länge: 300
• Kanaldurchmesser: 225
• Anschluss: Flansch
