Helios VARD 225/4 EX Radax Hochdruck-Rohrventilator EX, 3-PH 400V, 940m3/h, 120W

Helios VARD 225/4 EX Radax Hochdruck-Rohrventilator EX, 3-PH 400V, 940m3/h, 120W

Der Helios VARD 225/4 EX Radax Hochdruck-Rohrventilator ist ein leistungsstarkes und explosionsgeschütztes Gerät der VAR Baureihe. Er ist für den sicheren Einsatz in explosionsgefährdeten Bereichen konzipiert und bietet mit einem Volumenstrom von 940 m³/h und einer Leistung von 0,12 kW eine zuverlässige Luftförderung. Typische Einsatzgebiete sind industrielle und gewerbliche Anwendungen, die eine effiziente Belüftung in explosionsgefährdeten Zonen erfordern.

Wie ist der VARD 225/4 EX konstruiert?

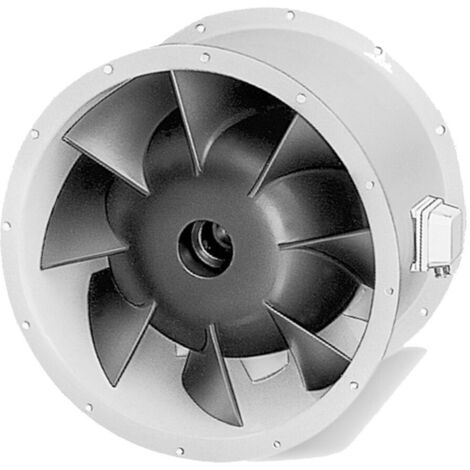

Der VARD 225/4 EX Radax Hochdruck-Rohrventilator verfügt über eine zylindrische Rohrhülse aus verzinktem Stahlblech mit beidseitigen Flanschen. Diese ermöglichen eine einfache und sichere Montage gemäß Lochbild nach DIN 24155. Ein eingebautes Nachleitrad optimiert die Luftführung. Das halbaxiale Laufrad ist mit acht räumlich gekrümmten Schaufeln aus Thermoplast ausgestattet, die einen vibrationsfreien Lauf durch dynamische Wuchtung nach Gütestufe G 6.3 gemäß VDI 2060 und DIN ISO 1940 sicherstellen.

Welche Motor- und Schutzmerkmale bietet der Ventilator?

Angetrieben wird der Ventilator von einem wartungsfreien Drehstrom-Kurzschlussläufer-Motor in geschlossener Bauweise. Die gedichteten, geräuscharmen Kugellager sind mit Langzeitschmierung versehen, was die Langlebigkeit des Geräts fördert. Der VARD 225/4 EX ist explosionsgeschützt gemäß ATEX mit der Kennzeichnung II 2G c IIB + H2 T3 Gb. Die Schutzart IP 54 bietet Schutz gegen Staub und Spritzwasser. Mit Isolierklasse B und einer Temperaturklasse von T1 bis T3 ist der Ventilator robust und sicher. Eine Regelung des Ventilators ist nicht vorgesehen.

Welche Leistungs- und Betriebsdaten sind relevant?

Der Ventilator fördert Luft mit einer Dichte von 1,2 kg/m³ bei einer Fördermitteltemperatur von bis zu 40 °C. Die maximale Druckerhöhung beträgt 75 Pa bei einem Volumenstrom von 940 m³/h. Die elektrische Leistung liegt bei 0,12 kW, die Stromaufnahme bei 0,41 Ampere bei einer Spannung von 400 Volt und einer Frequenz von 50 Hz. Die Drehzahl beträgt 1400 1/min. Die Schalleistung liegt bei 66 dB(A), der Schalldruck in 4 Metern Entfernung bei 46 dB(A).

Technische Daten

• Volumenstrom bei 0 Pa: 940 m³/h
• Max. Druckerhöhung: 75 Pa
• Fördermitteltemperatur: 40 °C
• Drehzahl: 1400 1/min
• Abgegebene Leistung: 0,12 kW
• Schalleistung: 66 dB(A)
• Spannung: 400 Volt
• Schutzart: IP 54
• Explosionsschutz: II 2G c IIB + H2 T3 Gb
• Temperaturklasse: T1 bis T3

Der Helios VARD 225/4 EX Radax Hochdruck-Rohrventilator ist eine robuste und zuverlässige Lösung für die Luftförderung in explosionsgefährdeten Umgebungen. Seine explosionsgeschützte Bauweise nach ATEX, die hohe Förderleistung von 940 m³/h und die abgegebene Leistung von 0,12 kW ermöglichen einen sicheren und effizienten Betrieb. Mit der Schutzart IP 54 und einer Temperaturklasse von T1 bis T3 ist dieser Ventilator ideal für anspruchsvolle industrielle und gewerbliche Anwendungen.

Produktspezifikation

• Hersteller-Warengruppe: VAR-Ventilatoren
• Hersteller-Produktgruppe: VAR Baureihe
• Nennspannung: 400
• Frequenz: 50
• Leistungsaufnahme: 0,12
• Werkstoff des Gehäuses: Stahl
• Luftmenge unbelastet: 940
• Mediumtemperatur: -20 - 40
• Schutzart (IP): IP54
• Nenndurchmesser Kanal: 225
• Gerätegruppe nach Richtlinie 94/9/EG: 2
• Temperaturklasse nach Richtlinie 94/9/EG: T3
