Helios VARD 315/2/2 TK Radax Hochdruck-Rohrventilator zweitourig Stern/Dreieck, 400/400V, 4670m3/h, 1,29/1,35kW

Helios VARD 315/2/2 TK Radax Hochdruck-Rohrventilator zweitourig Stern/Dreieck, 400/400V, 4670m3/h, 1,29/1,35kW

Der Helios VARD 315/2/2 TK Radax Hochdruck-Rohrventilator ist ein leistungsstarker, zweitouriger Ventilator aus der VAR Baureihe. Er ist für den direkten Antrieb konzipiert und bietet einen Volumenstrom von bis zu 4670 m³/h bei einer maximalen Druckerhöhung von 570 Pa. Die Ausführung als Stern/Dreieck-Variante ermöglicht den Betrieb mit 400 Volt. Dieses Modell eignet sich ideal für industrielle und gewerbliche Lüftungsanlagen, die eine hohe Luftförderleistung und zuverlässige Funktion erfordern.

Wie ist der Aufbau und die Konstruktion des VARD 315/2/2 TK?

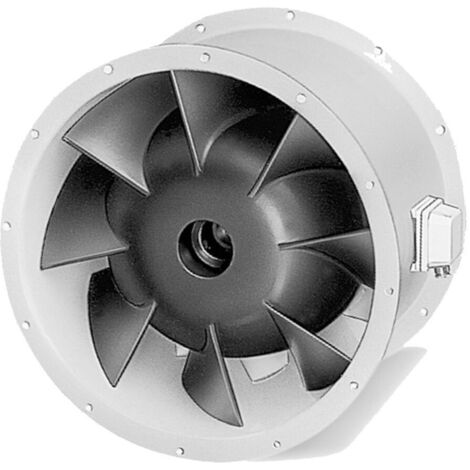

Der VARD 315/2/2 TK Radax Hochdruck-Rohrventilator verfügt über eine zylindrische Rohrhülse aus verzinktem Stahlblech. Diese ist mit beidseitig angeformten Flanschen ausgestattet, deren Lochbild der DIN 24155 entspricht. Ein eingebautes Nachleitrad und ein halbaxiales Laufrad mit acht räumlich gekrümmten Schaufeln aus Thermoplast sind integriert. Die Vibrationsfreiheit wird durch dynamische Wuchtung nach Gütestufe G 6.3 gemäß VDI 2060 und DIN ISO 1940 sichergestellt.

Welche Motorisierung und Steuerung bietet der Rohrventilator?

Der Ventilator ist mit einem Drehstrom-Kurzschlussläufer-Motor ausgestattet, der durch Spannungsreduzierung drehzahlsteuerbar ist. Dieser Motor verfügt über integrierte Thermokontakte zum Schutz vor Überhitzung. Die geschlossene Bauweise des Ventilators trägt zur Wartungsfreiheit bei, während gedichtete, geräuscharme Kugellager mit Langzeitschmierung eine lange Lebensdauer sicherstellen.

Welche Leistungs- und Betriebsdaten sind relevant?

Der VARD 315/2/2 TK erreicht bei einem Volumenstrom von 4670 m³/h eine maximale Druckerhöhung von 570 Pa. Die Fördermitteldichte beträgt 1,2 kg/m³, und die zulässige Fördermitteltemperatur liegt bei 40 °C. Die Drehzahl ist zweitourig mit 1520 und 2650 Umdrehungen pro Minute einstellbar. Die aufgenommene Leistung liegt zwischen 1,29 und 1,35 kW, bei einer Stromaufnahme von 1,5 bis 2,75 Ampere. Die Schutzart IP 54 und die Isolierklasse F ermöglichen einen sicheren Betrieb unter anspruchsvollen Bedingungen.

Wie sind die Geräuschemissionen des Ventilators?

Die Schalleistung des Ventilators beträgt 91 dB(A). Sie verteilt sich über ein Frequenzspektrum von 250 bis 8000 Hz mit Schalleistungswerten zwischen 73 und 87 dB(A). Diese Angaben sind wichtig für die Planung von Lüftungsanlagen, bei denen Anforderungen an die Schallreduzierung bestehen.

Technische Daten

• Volumenstrom bei 0 Pa: 4670 m³/h
• Max. Druckerhöhung: 570 Pa
• Fördermitteltemperatur: 40 °C
• Drehzahl: 1520 / 2650 1/min
• Aufgenommene Leistung: 1,29 / 1,35 kW
• Gewicht: 20,5 kg
• Schalleistung: 91 dB(A)
• Spannung: 400 / 400 Volt
• Stromaufnahme: 1,5 / 2,75 Amp
• Schutzart: IP 54

Der Helios VARD 315/2/2 TK Radax Hochdruck-Rohrventilator bietet eine robuste und wartungsfreie Lösung für anspruchsvolle Lüftungsaufgaben. Mit seiner zweitourigen Drehzahlregelung, einer Leistung von bis zu 1,35 kW und einem Volumenstrom von 4670 m³/h sicherstellt er eine effiziente Luftförderung bei gleichzeitig kontrollierter Geräuschentwicklung. Die solide Bauweise aus verzinktem Stahlblech und die Schutzart IP 54 unterstreichen die Langlebigkeit und Zuverlässigkeit dieses Modells.

Produktspezifikation

• Hersteller-Warengruppe: VAR-Ventilatoren
• Hersteller-Produktgruppe: VAR Baureihe
• Werkstoff des Gehäuses: Stahl
• Luftmenge unbelastet: 2921
• Anschlussspannung: 400
• Leistungsaufnahme: 1,35
• Mit thermischem Überlastschutz: ja
• Gleichstrommotor: nein
• Indirekter Antrieb: nein
• Elektrischer Anschluss: Anschlussklemmen
• Schutzart (IP): IP54
• Max. Lufttemperatur: 60
• Motor mit 2 Drehzahlen: ja
• Geeignet für elektronische Steuerung: ja
• Geeignet für Frequenzregelung: nein
• Geeignet für Schwachstromregelung: nein
• Geeignet für Traforegelung: nein
• Polumschaltbar: nein
• Länge: 300
• Kanaldurchmesser: 315
• Anschluss: Flansch
