Helios VARD 450/2 KL Radax Hochdruck-Rohrventilator 3-PH IE3, 400V/690V, 14210m3/h, 8,03kW

Helios VARD 450/2 KL Radax Hochdruck-Rohrventilator 3-PH IE3, 400V/690V, 14210m3/h, 8,03kW

Der Helios VARD 450/2 KL Radax Hochdruck-Rohrventilator 3-PH IE3 ist ein leistungsstarker und energieeffizienter Ventilator für anspruchsvolle Lüftungsaufgaben. Mit einem Volumenstrom von 14210 m³/h bei 0 Pa und einer aufgenommenen Leistung von 8,03 kW eignet sich dieses Modell ideal für industrielle Anwendungen und Lüftungssysteme, die einen hohen Druckbedarf erfordern. Die robuste Bauweise aus verzinktem Stahlblech und die Schutzart IP 54 stellen eine zuverlässige Funktion in verschiedenen Umgebungen sicher.

Welche Konstruktionsmerkmale zeichnen den Ventilator aus?

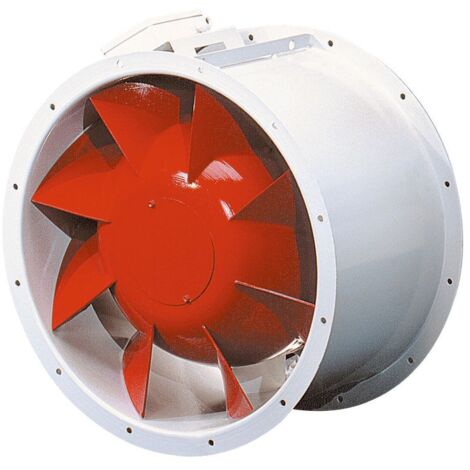

Der VARD 450/2 KL Hochdruck-Rohrventilator ist mit einer zylindrischen Rohrhülse und beidseitigen Flanschen ausgestattet, deren Lochbild der DIN 24155 entspricht. Das direkt angetriebene Gerät besteht aus verzinktem Stahlblech. Ein eingebautes Nachleitrad sorgt für eine effiziente Luftführung. Das halbaxiale Laufrad verfügt über acht räumlich gekrümmte Schaufeln, die ebenfalls aus verzinktem Stahl gefertigt sind.

Wie wird ein vibrationsfreier Betrieb sichergestellt?

Der Ventilator bietet einen vibrationsfreien Lauf, der durch eine dynamische Wuchtung nach Gütestufe G 6.3 gemäß VDI 2060 und DIN ISO 1940 sichergestellt wird.

Welche Motorisierung und Steuerung bietet das Gerät?

Der Drehstrom-Kurzschlussläufer-Motor ist mit einem Frequenzumrichter ausgestattet, wodurch die Drehzahl steuerbar ist. Die geschlossene Bauweise des Motors ist wartungsfrei und verfügt über gedichtete, geräuscharme Kugellager mit Langzeitschmierung. Die Isolierklasse B und eine Stromaufnahme von 13,8 Ampere bei 400/690 Volt und 50 Hz Frequenz unterstreichen die technische Ausstattung.

Welche Leistungsdaten und Geräuschpegel sind relevant?

Der VARD 450/2 KL erreicht eine maximale Druckerhöhung von 1200 Pa bei einer Fördermitteldichte von 1,2 kg/m³ und einer maximalen Fördermitteltemperatur von 60 °C. Die Schalleistung beträgt 103 dB(A), wobei der Schalldruck in 4 Metern Entfernung bei 83 dB(A) liegt. Diese Werte sind für die Planung und Einhaltung von Lärmschutzvorgaben relevant.

Technische Daten

• Volumenstrom bei 0 Pa: 14210 m³/h
• Max. Druckerhöhung: 1200 Pa
• Fördermitteltemperatur: 60 °C
• Drehzahl: 2950 1/min
• Aufgenommene Leistung: 8,03 kW
• Gewicht: 95 kg
• Schalleistung: 103 dB(A)
• Schalldruck in 4m: 83 dB(A)
• Spannung: 400 / 690 Volt
• Schutzart: IP 54

Der Helios VARD 450/2 KL Radax Hochdruck-Rohrventilator überzeugt durch seine hohe Leistung von 8,03 kW und den beeindruckenden Volumenstrom von 14210 m³/h. Die robuste Konstruktion aus verzinktem Stahlblech, der wartungsfreie Motor und der vibrationsfreie Betrieb machen ihn zu einer langlebigen und zuverlässigen Lösung für anspruchsvolle Lüftungsanwendungen in Industrie und Gewerbe, bei denen präzise Drehzahlsteuerung und hohe Effizienz entscheidend sind.

Produktspezifikation

• Hersteller-Warengruppe: VAR-Ventilatoren
• Hersteller-Produktgruppe: VAR Baureihe
• Werkstoff des Gehäuses: Stahl
• Luftmenge unbelastet: 14210
• Anschlussspannung: 400
• Leistungsaufnahme: 8,03
• Mit thermischem Überlastschutz: ja
• Gleichstrommotor: nein
• Indirekter Antrieb: nein
• Elektrischer Anschluss: Anschlussklemmen
• Schutzart (IP): IP54
• Max. Lufttemperatur: 60
• Motor mit 2 Drehzahlen: nein
• Geeignet für elektronische Steuerung: ja
• Geeignet für Frequenzregelung: ja
• Geeignet für Schwachstromregelung: nein
• Geeignet für Traforegelung: ja
• Polumschaltbar: nein
• Länge: 350
• Kanaldurchmesser: 450
• Anschluss: Flansch
