Helios VARW 225/2 TK Radax Hochdruck-Rohrventilator 1-PH, 230V, 1780m3/h, 350W

Helios VARW 225/2 TK Radax Hochdruck-Rohrventilator 1-PH, 230V, 1780m3/h, 350W

Der Helios VARW 225/2 TK Radax Hochdruck-Rohrventilator ist ein direkt angetriebener Einphasen-Ventilator, der sich durch seine robuste Bauweise und hohe Leistung auszeichnet. Mit einem Volumenstrom von 1780 m³/h und einer aufgenommenen Leistung von 0,35 kW ist er ideal für anspruchsvolle Lüftungsaufgaben in Rohrsystemen, bei denen eine hohe Druckerhöhung erforderlich ist.

Wie ist der VARW 225/2 TK konstruiert?

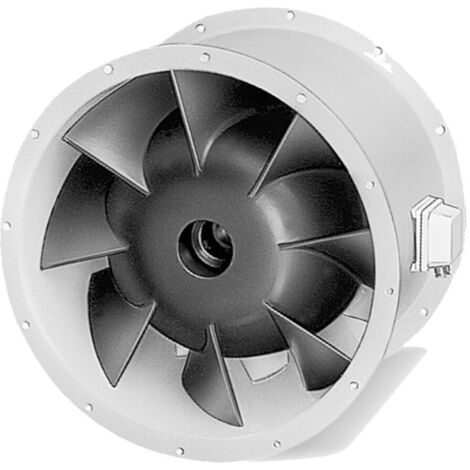

Der VARW 225/2 TK verfügt über eine zylindrische Rohrhülse aus verzinktem Stahlblech, die beidseitig mit Flanschen ausgestattet ist. Das Lochbild entspricht DIN 24155. Ein eingebautes Nachleitrad optimiert die Luftführung. Das halbaxiale Laufrad ist mit acht räumlich gekrümmten Schaufeln aus Thermoplast gefertigt und dynamisch nach Gütestufe G 6.3 gemäß VDI 2060 und DIN ISO 1940 ausgewuchtet, was einen vibrationsarmen Lauf ermöglicht.

Welche Motor- und Lagertechnik wird verwendet?

Der Ventilator ist mit einem Einphasen-Wechselstrom-Kondensator-Motor in geschlossener Bauweise ausgestattet. Dieser Motor ist mit geringem Wartungsaufwand verbunden und verfügt über in die Wicklung eingebaute Thermokontakte zum Schutz vor Überhitzung. Gedichtete, geräuscharme Kugellager mit Langzeitschmierung tragen zur Langlebigkeit bei. Der Ventilator ist nicht reversierbar.

Welche Leistungs- und Betriebsdaten sind relevant?

Bei 0 Pa erreicht der Ventilator einen Volumenstrom von 1780 m³/h und eine maximale Druckerhöhung von 290 Pa. Die Fördermitteldichte beträgt 1,2 kg/m³ und die maximale Fördermitteltemperatur liegt bei 40 °C. Die Drehzahl beträgt 2770 1/min. Die aufgenommene Leistung beträgt 0,35 kW bei einer Spannung von 230 Volt und einer Frequenz von 50 Hz. Die Stromaufnahme liegt bei 1,56 Ampere. Eine Schutzart von IP 54 und die Isolierklasse B tragen zu einem sicheren Betrieb bei.

Wie laut ist der Ventilator im Betrieb?

Die Schalleistung des Ventilators beträgt 81 dB(A). Das Schalleistungsspektrum zeigt Werte von 62 dB(A) bei 250 Hz bis 76 dB(A) bei 1000 Hz und 2000 Hz, sowie 72 dB(A) bei 4000 Hz und 63 dB(A) bei 8000 Hz.

Technische Daten

• Volumenstrom bei 0 Pa: 1780 m³/h
• Max. Druckerhöhung: 290 Pa
• Aufgenommene Leistung: 0,35 kW
• Spannung: 230 Volt
• Stromaufnahme: 1,56 Amp
• Drehzahl: 2770 1/min
• Schalleistung: 81 dB(A)
• Gewicht: 10,5 kg
• Schutzart: IP 54
• Fördermitteltemperatur: 40 °C

Der Helios VARW 225/2 TK Radax Hochdruck-Rohrventilator bietet eine leistungsstarke und zuverlässige Lösung für anspruchsvolle Lüftungsaufgaben. Mit einem Volumenstrom von 1780 m³/h, einer maximalen Druckerhöhung von 290 Pa und einer aufgenommenen Leistung von 0,35 kW sorgt er für eine effiziente Luftförderung. Die robuste Bauweise und die dynamische Wuchtung tragen zu einem langlebigen und vibrationsarmen Betrieb bei.

Produktspezifikation

• Hersteller-Warengruppe: VAR-Ventilatoren
• Hersteller-Produktgruppe: VAR Baureihe
• Werkstoff des Gehäuses: Stahl
• Luftmenge unbelastet: 1800
• Anschlussspannung: 230
• Leistungsaufnahme: 0,35
• Mit thermischem Überlastschutz: ja
• Gleichstrommotor: nein
• Indirekter Antrieb: nein
• Elektrischer Anschluss: Anschlussklemmen
• Schutzart (IP): IP54
• Max. Lufttemperatur: 60
• Motor mit 2 Drehzahlen: nein
• Geeignet für elektronische Steuerung: ja
• Geeignet für Frequenzregelung: nein
• Geeignet für Schwachstromregelung: nein
• Geeignet für Traforegelung: ja
• Polumschaltbar: nein
• Länge: 300
• Kanaldurchmesser: 225
• Anschluss: Flansch
