Helios VARW 225/4 TK Radax Hochdruck-Rohrventilator 1-PH, 230V, 900m3/h, 100W

Helios VARW 225/4 TK Radax Hochdruck-Rohrventilator 1-PH, 230V, 900m3/h, 100W

Der Helios VARW 225/4 TK Radax Hochdruck-Rohrventilator ist ein leistungsstarker Ventilator aus der VAR Baureihe, der für Anwendungen mit hohem Druckbedarf konzipiert wurde. Mit einem Volumenstrom von 900 m³/h und einer Leistungsaufnahme von 0,1 kW bietet dieser einphasige Rohrventilator eine effiziente Luftförderung. Er eignet sich ideal für den Einsatz in Lüftungsanlagen, bei denen eine hohe Druckerhöhung von bis zu 78 Pa erforderlich ist.

Wie ist der VARW 225/4 TK konstruiert und welche Materialien werden verwendet?

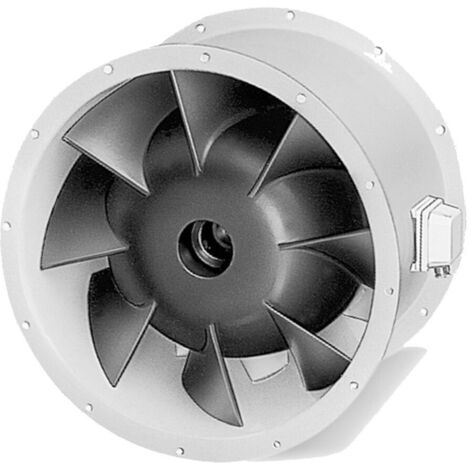

Der VARW 225/4 TK Radax Hochdruck-Rohrventilator verfügt über eine zylindrische Rohrhülse aus verzinktem Stahlblech mit beidseitig angeformten Flanschen, deren Lochbild nach DIN 24155 gestaltet ist. Das halbaxiale Laufrad besitzt acht räumlich gekrümmte Schaufeln aus Thermoplast, ergänzt durch ein eingebautes Nachleitrad. Die Vibrationsfreiheit wird durch eine dynamische Wuchtung nach Gütestufe G 6.3 gemäß VDI 2060 und DIN ISO 1940 sichergestellt.

Welche Motor- und Antriebseigenschaften bietet der Ventilator?

Der einphasen-Wechselstrom-Kondensatormotor ist wartungsfrei und in geschlossener Bauweise gefertigt. Er ist mit in die Wicklung eingebauten Thermokontakten ausgestattet und ermöglicht eine drehzahlsteuerbare Funktion durch Spannungsreduzierung. Die gedichteten, geräuscharmen Kugellager sind für eine Langzeitschmierung ausgelegt. Der Motor ist nicht reversierbar.

Welche Leistungsdaten und Schallemissionen sind für den VARW 225/4 TK relevant?

Der Ventilator erreicht bei einem Volumenstrom von 900 m³/h eine maximale Druckerhöhung von 78 Pa. Die Fördermitteldichte beträgt 1.2 kg/m³ und die Fördermitteltemperatur kann bis zu 40 °C betragen. Die Drehzahl liegt bei 1450 1/min, und die aufgenommene Leistung beträgt 0,1 kW. Das Gewicht des Ventilators beträgt 10,5 kg. Die Schalleistung liegt bei 66 dB(A). Das Schalleistungsspektrum LWa in dB(A) bei Frequenzen von 250, 500, 1000, 2000, 4000 und 8000 Hz beträgt 55, 60, 62, 59, 52 und 43 dB(A).

Welche elektrischen und schutztechnischen Merkmale besitzt der Rohrventilator?

Der Ventilator arbeitet mit einer Spannung von 230 Volt und einer Frequenz von 50 Hz. Die Stromaufnahme liegt bei 0,5 / 0,55 Amp. Die Isolierklasse B und die Schutzart IP 54 ermöglichen einen sicheren Betrieb unter üblichen Umgebungsbedingungen. Ein Explosionsschutz ist mit "N" angegeben.

Technische Daten

• Volumenstrom bei 0 Pa: 900 m³/h
• Max. Druckerhöhung: 78 Pa
• Fördermitteltemperatur: 40 °C
• Drehzahl: 1450 1/min
• Aufgenommene Leistung: 0,1 kW
• Gewicht: 10,5 kg
• Schalleistung: 66 dB(A)
• Spannung: 230 Volt
• Stromaufnahme: 0,5 / 0,55 Amp
• Frequenz: 50 Hz
• Isolierklasse: B
• Schutzart: IP 54

Der Helios VARW 225/4 TK Radax Hochdruck-Rohrventilator bietet eine robuste und zuverlässige Lösung für anspruchsvolle Lüftungsaufgaben. Mit einem Volumenstrom von 900 m³/h, einer maximalen Druckerhöhung von 78 Pa und einer Leistungsaufnahme von 0,1 kW ist dieser Ventilator für den Dauerbetrieb ausgelegt. Die Konstruktion aus verzinktem Stahlblech und der wartungsfreie Motor mit Schutzart IP 54 stellen eine lange Lebensdauer und einen sicheren Betrieb sicher.

Produktspezifikation

• Hersteller-Warengruppe: VAR-Ventilatoren
• Hersteller-Produktgruppe: VAR Baureihe
• Werkstoff des Gehäuses: Stahl
• Luftmenge unbelastet: 900
• Anschlussspannung: 230
• Leistungsaufnahme: 0,1
• Mit thermischem Überlastschutz: ja
• Gleichstrommotor: nein
• Indirekter Antrieb: nein
• Elektrischer Anschluss: Anschlussklemmen
• Schutzart (IP): IP54
• Max. Lufttemperatur: 60
• Motor mit 2 Drehzahlen: nein
• Geeignet für elektronische Steuerung: ja
• Geeignet für Frequenzregelung: nein
• Geeignet für Schwachstromregelung: nein
• Geeignet für Traforegelung: ja
• Polumschaltbar: nein
• Länge: 300
• Kanaldurchmesser: 225
• Anschluss: Flansch
