Helios VARW 315/4 TK Radax Hochdruck-Rohrventilator 1-PH, 230V, 2480m3/h, 230W

Helios VARW 315/4 TK Radax Hochdruck-Rohrventilator 1-PH, 230V, 2480m3/h, 230W

Der Helios VARW 315/4 TK Radax Hochdruck-Rohrventilator ist ein leistungsstarker Einphasen-Ventilator mit 230 Volt Betriebsspannung und einem Volumenstrom von 2480 m³/h. Er ist für anspruchsvolle Lüftungsaufgaben konzipiert, bei denen eine hohe Druckerhöhung von bis zu 150 Pa erforderlich ist. Die robuste Ausführung aus verzinktem Stahlblech und die zylindrische Rohrhülse mit beidseitigen Flanschen ermöglichen eine einfache und standardisierte Integration in bestehende Rohrsysteme.

Wie ist der Ventilator konstruiert und welche Materialien werden verwendet?

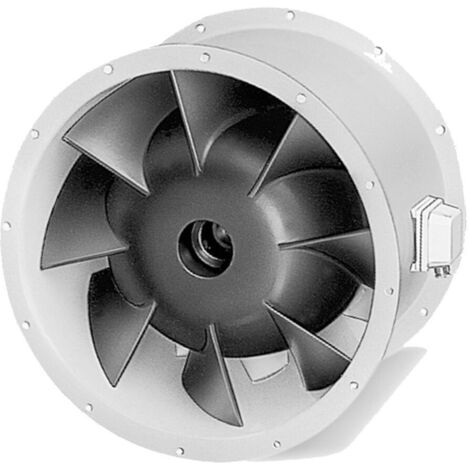

Der VARW 315/4 TK ist mit einer zylindrischen Rohrhülse ausgestattet, die beidseitig mit angeformten Flanschen versehen ist. Das Lochbild der Flansche entspricht der DIN 24155, was eine standardisierte Montage erleichtert. Das Gehäuse besteht aus verzinktem Stahlblech, das für eine hohe Korrosionsbeständigkeit sorgt. Im Inneren befindet sich ein halbaxiales Laufrad mit acht räumlich gekrümmten Schaufeln aus Thermoplast, ergänzt durch ein eingebautes Nachleitrad, das die Luftströmung optimiert.

Welche Motor- und Lagertechnik kommt zum Einsatz?

Der Ventilator wird von einem wartungsfreien Einphasen-Wechselstrom-Kondensatormotor mit geschlossener Bauweise angetrieben. In die Wicklung sind Thermokontakte integriert, die den Motor vor Überhitzung schützen. Die Drehzahl kann durch Spannungsreduzierung gesteuert werden. Für einen geräuscharmen und langlebigen Betrieb sorgen gedichtete Kugellager mit Langzeitschmierung. Der Ventilator ist nicht reversierbar, was eine einseitige Luftförderung sicherstellt.

Wie sind die Leistungsdaten und der Geräuschpegel des Ventilators?

Der VARW 315/4 TK erreicht bei einem Volumenstrom von 2480 m³/h eine maximale Druckerhöhung von 150 Pa. Die Fördermitteldichte beträgt 1,2 kg/m³, und der Ventilator ist für Fördermitteltemperaturen bis 40 °C ausgelegt. Die Drehzahl liegt bei 1440 Umdrehungen pro Minute, wobei die abgegebene Leistung 0,23 kW beträgt. Der Schalldruckpegel in 4 Metern Entfernung beträgt 56 dB(A), die Schalleistung insgesamt 76 dB(A). Die Vibrationsfreiheit wird durch dynamische Wuchtung nach Gütestufe G 6.3 gemäß VDI 2060 und DIN ISO 1940 sichergestellt.

Welche Schutz- und Isolationsmerkmale besitzt der Ventilator?

Der Ventilator verfügt über die Schutzart IP 54, die ihn gegen Staub und Spritzwasser schützt. Die Isolierklasse B ermöglicht eine sichere elektrische Isolation der Motorwicklungen. Die Versorgung erfolgt mit 230 Volt bei einer Frequenz von 50 Hz, die Stromaufnahme beträgt 1,1 Ampere im Wechselstrombetrieb.

Technische Daten

• Volumenstrom: 2480 m³/h
• Maximale Druckerhöhung: 150 Pa
• Fördermitteltemperatur: 40 °C
• Drehzahl: 1440 1/min
• Abgegebene Leistung: 0,23 kW
• Gewicht: 13 kg
• Schalleistung: 76 dB(A)
• Schalldruck in 4m: 56 dB(A)
• Spannung: 230 Volt
• Schutzart: IP 54

Der Helios VARW 315/4 TK Radax Hochdruck-Rohrventilator überzeugt durch seine robuste Bauweise, hohe Leistung und zuverlässige Technik. Mit einer abgegebenen Leistung von 0,23 kW und einem Volumenstrom von 2480 m³/h ist er für anspruchsvolle Lüftungsaufgaben geeignet und bietet durch seine Schutzart IP 54 sowie die wartungsfreien Komponenten eine langlebige und sichere Nutzung.

Produktspezifikation

• Hersteller-Warengruppe: VAR-Ventilatoren
• Hersteller-Produktgruppe: VAR Baureihe
• Werkstoff des Gehäuses: Stahl
• Luftmenge unbelastet: 2480
• Anschlussspannung: 230
• Leistungsaufnahme: 0,23
• Mit thermischem Überlastschutz: ja
• Gleichstrommotor: nein
• Indirekter Antrieb: nein
• Elektrischer Anschluss: Anschlussklemmen
• Schutzart (IP): IP54
• Max. Lufttemperatur: 60
• Motor mit 2 Drehzahlen: nein
• Geeignet für elektronische Steuerung: ja
• Geeignet für Frequenzregelung: nein
• Geeignet für Schwachstromregelung: nein
• Geeignet für Traforegelung: ja
• Polumschaltbar: nein
• Länge: 300
• Kanaldurchmesser: 315
• Anschluss: Flansch
