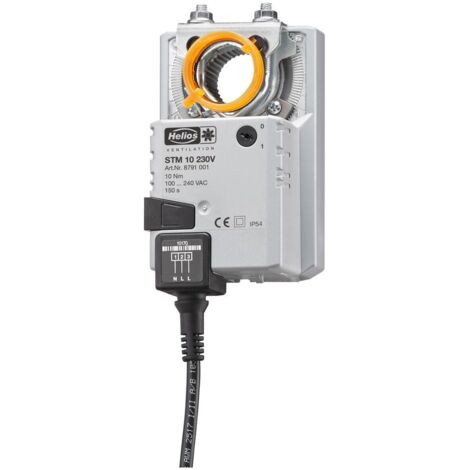

Helios STM 10 230V Klappen-Stellmotor, 10Nm 1-PH 230V, IP 54

Helios STM 10 230V Klappen-Stellmotor, 10Nm 1-PH 230V, IP 54

Der Helios STM 10 230V Klappen-Stellmotor ist ein elektrischer Stellmotor, der zum Öffnen und Schließen der Verschlussklappen JVK konzipiert wurde. Mit einem maximalen Drehmoment von 10 Nm und einem Anschluss von 230 Volt bietet er eine zuverlässige Lösung für verschiedene Anwendungen. Die Schutzart IP 54 trägt zu einer hohen Betriebssicherheit bei.

Welche Funktionen bietet der Helios STM 10 230V Klappen-Stellmotor?

Der Helios STM 10 230V Klappen-Stellmotor ist für den Betrieb an einer Nennspannung von AC 100 bis 240 V bei 50/60 Hz ausgelegt. Die Laufzeit für das vollständige Öffnen oder Schließen beträgt 150 Sekunden. Eine flexible Installation wird durch die umschaltbare Links- und Rechtslauffunktion ermöglicht. Die elektrische Schutzklasse II sorgt für zusätzliche Sicherheit im Betrieb.

Welche Montageoptionen und Abmessungen sind verfügbar?

Der Klappen-Stellmotor ist für die Montage an runden Wellen mit einem Durchmesser von 8 bis 26 mm oder an quadratischen Wellen mit einer Kantenlänge von 8 bis 18 mm geeignet. Mit kompakten Maßen von 80 mm Breite, 124 mm Höhe und 62 mm Tiefe sowie einem Gewicht von etwa 0,75 kg lässt sich der Stellmotor platzsparend integrieren. Der Anschluss erfolgt über ein 1 m langes Kabel mit 3 x 0,75 mm² Querschnitt. Die Lebensdauer des Motors ist auf 100.000 Vollzyklen oder 1.000.000 Teilzyklen ausgelegt.

Welches Zubehör ist für den STM 10 230V erhältlich?

Als Zubehör sind potentialfreie Meldekontakte des Typs STM 2P erhältlich, die eine erweiterte Steuerung und Überwachung des Stellmotors ermöglichen. Diese Meldekontakte sind separat erhältlich und können zur Integration in komplexere Steuerungssysteme verwendet werden.

Technische Daten

• Drehmoment: 10 Nm
• Nennspannung: AC 100 - 240 V, 50/60 Hz
• Laufzeit (auf/zu): 150 s
• Schutzart: IP 54
• Schutzklasse: II
• Maße (BxHxT): 80 x 124 x 62 mm
• Gewicht (ca.): 0,75 kg
• Lebensdauer: 100.000 Vollzyklen oder 1.000.000 Teilzyklen
• Montage rund: 8 - 26 mm (Durchmesser)
• Montage quadratisch: 8 - 18 mm (Kantenlänge)

Der Helios STM 10 230V Klappen-Stellmotor bietet eine zuverlässige und flexible Lösung für die Steuerung von Verschlussklappen. Mit seinem Drehmoment von 10 Nm, der Nennspannung von 230V und der Schutzart IP 54 ist er für anspruchsvolle Anwendungen in der Lüftungstechnik konzipiert. Die kompakte Bauweise und die flexible Montagemöglichkeit machen ihn zu einer vielseitigen Komponente für verschiedene Steuerungsaufgaben.

Produktspezifikation

• Hersteller-Warengruppe: STEUERGERÄTE, SCHALTER, REGLER
• Hersteller-Produktgruppe: Steuergeräte z.b.Regler m.SCH.
• Bemessungsspannung: 230
• Bemessungsfrequenz: 50 - 60
• Spannungsart: AC
• Bemessungsleistung bei Bemessungsfrequenz: 0,0025
• Werkstoff des Gehäuses: Stahl
• Schutzart (IP): IP54
• Nenndrehmoment: 10
