Helios RDW EC 225 A Horizontal-Dachventilator DN 225, 1-PH 230V, EC-Motor, 1437m3/h, 150W

Helios RDW EC 225 A Horizontal-Dachventilator DN 225, 1-PH 230V, EC-Motor, 1437m3/h, 150W

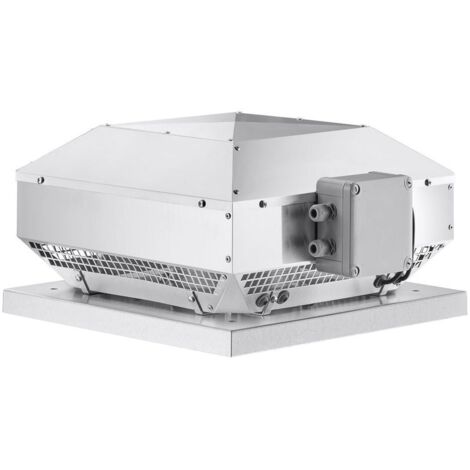

Der RDW EC 225 A ist ein horizontal ausblasender EC-Dachventilator, der mit einem wirkungsgradoptimierten Aluminiumgehäuse und einem neu entwickelten Hochleistungs-Radiallaufrad ausgestattet ist. Das Gehäuse besteht aus seewasserbeständigem Aluminium und bietet einen integrierten Eingriffsschutz.

Die Motortragplatte und die Grundplatte sind mit einer Einströmdüse aus verzinktem Stahl gefertigt. Die Grundplatte verfügt über Gewindeschrauben zur Befestigung von saugseitigem Zubehör (Lochbild nach DIN 24155, Bl. 3). Ein Schutzgitter ist serienmäßig an der Ausblasseite gemäß DIN EN ISO 13857 angebracht.

Das Hochleistungs-Radial-Laufrad hat rückwärts gekrümmte Schaufeln aus verzinktem Stahlblech und ist dynamisch gewuchtet nach DIN ISO 1940-1. Der energiesparende, drehzahlsteuerbare EC-Außenläufermotor in geschlossener Bauart hat die Schutzart IP 44 und bietet höchste Wirkungsgrade. Er ist kugelgelagert und mit einer Feuchteschutzisolation ausgestattet, wartungs- und funkstörungsfrei. Eine integrierte elektronische Temperaturüberwachung für den EC-Motor und die Elektronik ist ebenfalls vorhanden.

Der Ventilator ist serienmäßig mit einem außenliegenden Klemmenkasten in Schutzart IP 65 ausgestattet. Die stufenlose Drehzahlsteuerung erfolgt entweder über ein Potentiometer oder ein Universal-Regelsystem.

Technische Daten

• Volumenstrom bei 0 Pa: 1437 m³/h
• Max. Druckerhöhung: 680 Pa
• Fördermitteldichte: 1,2 kg/m³
• Fördermitteltemperatur: 50 °C
• Drehzahl: 2530 1/min
• Aufgenommene Leistung: 0,150 kW
• Gewicht: 6,3 kg
• Schalleistung: 70 dB(A)
• Schalldruck in 4 m: 53 dB(A)
• Spannung: 230 Volt
• Stromaufnahme: 1,25 Amp
• Wechselstrom/Drehstrom: W
• Frequenz: 50 Hz
• Isolierklasse: F
• Schutzart: IP 44

Kurzbeschreibung

Der RDW EC 225 A ist ein Horizontal-Dachventilator mit 1-Phasen EC-Motor, der für eine effiziente Luftzirkulation sorgt.

Produktspezifikation

• Hersteller-Warengruppe: Dachventilatoren
• Hersteller-Produktgruppe: Dachlüfter horizont.ausblasend
