Helios RS 6 plus 1 11 Revisionsschalter, 6-polig 11kW, AC-23B, 400V, 3-PH IP 65, Verriegelung in 0 und I

Helios RS 6 plus 1 11 Revisionsschalter, 6-polig 11kW, AC-23B, 400V, 3-PH IP 65, Verriegelung in 0 und I

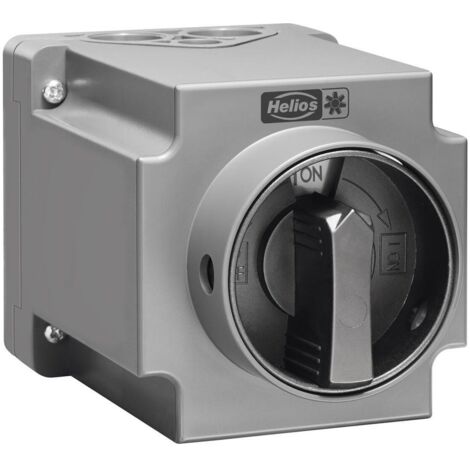

Der Helios RS 6 plus 1 11 Revisionsschalter ist ein 6-poliges Schaltgerät mit einer Schaltleistung von 11 kW bei 400 V. Er ist für die Aufputz-Montage konzipiert und bietet mit der Schutzart IP 65 einen zuverlässigen Schutz gegen Staub und Strahlwasser. Typische Einsatzbereiche sind Steuerungs- und Schaltanlagen, bei denen eine sichere Trennung und Verriegelung der Stromkreise erforderlich ist, beispielsweise zum Schutz von Entrauchungsventilatoren.

Wie ist der Revisionsschalter konstruiert und welche Normen erfüllt er?

Der RS 6 plus 1 11 ist in einem robusten Kunststoffgehäuse aus PC-ABS für die Aufputz-Montage ausgeführt. Das Gehäuse verfügt über Öffnungen zur Montage von Kabelverschraubungen (Kabelverschraubungen sind nicht im Lieferumfang enthalten). Der Schalter entspricht den Normen IEC 60947-3 DIN EN für Niederspannungsschaltgeräte, Teil 3 Lastschalter/Trennschalter.

Welche Schalt- und Leistungsmerkmale bietet der RS 6 plus 1 11?

Der Revisionsschalter verfügt über sechs Hauptkontakte und einen Hilfskontakt (Öffner und Schließer). Die Schaltleistung beträgt 11 kW bei AC-23B Betrieb und 7,5 kW bei AC-3 Betrieb, jeweils bei 400 V. Der Betriebsstrom liegt bei 25 A, ebenso der Dauerstrom. Die Betriebsspannung Ue und Isolationsspannung Ui betragen 690 Volt, die Stoßspannungsfestigkeit 4 kV. Die Frequenz ist für 50/60 Hz ausgelegt.

Wie funktioniert die Verriegelung des Schalters?

Das Betätigungselement ist ein Drehantrieb, der eine Vorhängeschlosssperre bietet. Es sind drei Verriegelungsmöglichkeiten in der Stellung "0" vorhanden, um den Schalter sicher auszuschalten. Zusätzlich gibt es eine Verriegelungsmöglichkeit in Stellung "I", die unbefugte Abschaltungen verhindert. Diese Funktion ist besonders zum Schutz von Entrauchungsventilatoren wichtig (Vorhängeschloss nicht im Lieferumfang enthalten).

Welche Anschlussmöglichkeiten sind vorhanden?

Für die Hauptkontakte stehen insgesamt sechs Kabeleinführungen zur Verfügung: vier mit M25-Gewinde und zwei mit M20-Gewinde. Diese ermöglichen eine flexible und sichere Installation der Anschlusskabel.

Technische Daten

• Hauptkontakte: 6
• Hilfskontakte: 1 (Öffner und Schließer)
• Schaltleistung AC-23B: 11 kW (400 V)
• Schaltleistung AC-3: 7,5 kW (400 V)
• Betriebsspannung Ue: 690 Volt
• Betriebsstrom Ie: 25 A
• Gehäusematerial: Kunststoff, PC-ABS
• Gehäuseabmaße (B/H/T): 115x115x163 mm
• Schutzart: IP 65
• Schutzklasse: 2

Der Helios RS 6 plus 1 11 Revisionsschalter bietet eine sichere und normgerechte Lösung für das Schalten und Verriegeln von Niederspannungsstromkreisen mit einer Leistung von bis zu 11 kW. Die robuste Bauweise, die Schutzart IP 65 sowie die vielseitigen Verriegelungsmöglichkeiten ermöglichen einen zuverlässigen Betrieb auch unter anspruchsvollen Bedingungen.

Produktspezifikation

• Hersteller-Warengruppe: STEUERGERÄTE, SCHALTER, REGLER
• Hersteller-Produktgruppe: Steuergeräte z.b.Regler m.SCH.
• Ausführung als Hauptschalter: nein
• Ausführung als Wartungs-/Reparaturschalter: ja
• Ausführung als Sicherheitsschalter: nein
• Ausführung als NOT-AUS-Einrichtung: nein
• Ausführung als Wendeschalter: nein
• Anzahl der Schalter: 1
• Max. Bemessungsbetriebsspannung Ue bei AC: 400
• Bemessungsdauerstrom Iu: 25
• Bemessungsdauerstrom bei AC-23, 400 V: 25
• Bemessungsbetriebsleistung bei AC-23, 400 V: 11
• Polzahl: 6
• Gerätebauart: Komplettgerät im Gehäuse
• Geeignet für Frontbefestigung 4-Loch: nein
• Geeignet für Frontbefestigung Zentral: nein
• Geeignet für Verteilereinbau: nein
• Geeignet für Zwischenbau: nein
• Ausführung des Betätigungselements: Drehknopf
• Verriegelbar: ja
• Anschlussart Hauptstromkreis: Kabelklemme
• Schutzart (IP), frontseitig: IP65
