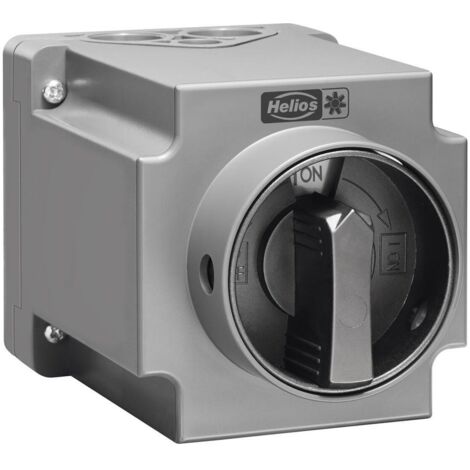

Der Helios Revisionsschalter RS 6 plus 1 7,5 ist ein 6-poliger Lastschalter mit Hilfskontakt, der für den Einsatz in Niederspannungsanlagen konzipiert wurde. Mit einer Schaltleistung von 7,5 kW bei 400 V und der Schutzart IP 65 bietet das Gerät eine sichere und zuverlässige Trennung von Stromkreisen. Er ist ideal für Anwendungen wie Entrauchungsventilatoren oder andere Steuergeräte in der Gebäudetechnik und ermöglicht eine Verriegelung in den Stellungen "0" und "I" zum Schutz vor unbefugter Abschaltung.

Wie ist der Revisionsschalter konstruiert und montiert?

Der 6-polige Revisionsschalter mit Hilfskontakt ist in einem robusten Kunststoffgehäuse aus PC-ABS für die Aufputz-Montage ausgeführt. Er entspricht den Normen IEC 60947-3 DIN EN für Niederspannungsschaltgeräte, Teil 3 Lastschalter/Trennschalter. Das Gehäuse misst 90,5 x 90,5 x 139 mm und verfügt über Öffnungen zur Montage von Kabelverschraubungen. Die Schutzart IP 65 ermöglicht einen zuverlässigen Schutz gegen Staub und Strahlwasser, wodurch der Schalter auch in anspruchsvollen Umgebungen eingesetzt werden kann. Die Schutzklasse 2 sorgt für erhöhten Berührungsschutz.

Welche Schalt- und Sicherheitsfunktionen bietet der RS 6 plus 1 7,5?

Der Revisionsschalter verfügt über sechs Hauptkontakte und einen Hilfskontakt (Öffner und Schließer). Die Schaltleistung beträgt 7,5 kW im AC-23B-Betrieb bei 400 V, im AC-3-Betrieb sind es 5,5 kW. Der Drehantrieb dient als Betätigungselement und ermöglicht eine Vorhängeschlosssperre mit drei Verriegelungsmöglichkeiten in Stellung "0" sowie einer zusätzlichen Verriegelung in Stellung "I". Diese Verriegelungen schützen vor unbefugtem Schalten, was insbesondere bei sicherheitsrelevanten Anwendungen wie Entrauchungsventilatoren wichtig ist.

Welche elektrischen Kenndaten besitzt der Schalter?

Der Schalter ist für eine Betriebsspannung Ue von 690 Volt und eine Isolationsspannung Ui von 690 Volt ausgelegt. Die Stoßspannungsfestigkeit beträgt 4 kV. Der Betriebsstrom Ie und der Dauerstrom Ithe liegen jeweils bei 20 A. Die Frequenz beträgt 50/60 Hz. Der Betrieb ist in Umgebungstemperaturen von -25 bis +60 Grad Celsius möglich.

Wie sind die Kabeleinführungen gestaltet?

Für die Hauptkontakte sind insgesamt sechs Kabeleinführungen vorgesehen: vier mit M20-Gewinde und zwei mit M12-Gewinde. Diese ermöglichen eine flexible und sichere Anbindung der elektrischen Leitungen. Kabelverschraubungen sind nicht im Lieferumfang enthalten.

Technische Daten

• Hauptkontakte: 6
• Hilfskontakte: 1 (Öffner und Schließer)
• Schaltleistung AC-23B: 7,5 kW (400 V)
• Schaltleistung AC-3: 5,5 kW (400 V)
• Betriebsspannung Ue: 690 V
• Betriebsstrom Ie: 20 A
• Schutzart: IP 65
• Gehäuseabmessungen (B x H x T): 90,5 x 90,5 x 139 mm
• Umgebungstemperatur: -25 bis +60 °C
• Gewicht: ca. 0,40 kg

Der Helios RS 6 plus 1 7,5 Revisionsschalter bietet mit seiner hohen Schaltleistung von 7,5 kW, der Schutzart IP 65 und den vielseitigen Verriegelungsmöglichkeiten eine sichere und flexible Lösung für die Steuerung und Trennung von elektrischen Anlagen. Die robuste Bauweise und die vielfältigen Anschlussoptionen machen ihn zu einer zuverlässigen Komponente in der Gebäudetechnik und Steuerungstechnik.

Produktspezifikation

• Hersteller-Warengruppe: STEUERGERÄTE, SCHALTER, REGLER
• Hersteller-Produktgruppe: Steuergeräte z.b.Regler m.SCH.
• Ausführung als Hauptschalter: nein
• Ausführung als Wartungs-/Reparaturschalter: ja
• Ausführung als Sicherheitsschalter: nein
• Ausführung als NOT-AUS-Einrichtung: nein
• Ausführung als Wendeschalter: nein
• Anzahl der Schalter: 1
• Max. Bemessungsbetriebsspannung Ue bei AC: 400
• Bemessungsdauerstrom Iu: 20
• Bemessungsdauerstrom bei AC-23, 400 V: 20
• Bemessungsbetriebsleistung bei AC-23, 400 V: 7
• Polzahl: 6
• Gerätebauart: Komplettgerät im Gehäuse
• Geeignet für Frontbefestigung 4-Loch: nein
• Geeignet für Frontbefestigung Zentral: nein
• Geeignet für Verteilereinbau: nein
• Geeignet für Zwischenbau: nein
• Ausführung des Betätigungselements: Drehknopf
• Verriegelbar: ja
• Schutzart (IP), frontseitig: IP65
