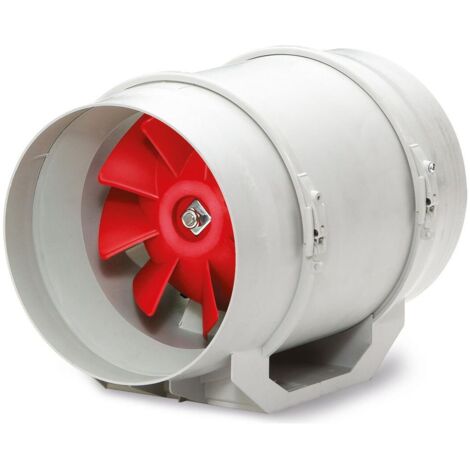

Helios MV EC 160 Multivent-Rohrventilator EC 1-PH 230V regelbar, 620m3/h, 68W, DN 160

Helios MV EC 160 Multivent-Rohrventilator EC 1-PH 230V regelbar, 620m3/h, 68W, DN 160

Der Helios MV EC 160 Multivent-Rohrventilator ist ein regelbarer EC-Einphasen-Ventilator, der sich durch hohe Druck- und Volumenleistung auszeichnet. Mit einem Volumenstrom von 620 m³/h und einer Leistungsaufnahme von 68 W ist er ideal für den raumsparenden Einbau in Lüftungsrohre mit einem Durchmesser von DN 160. Er bietet eine maximale Druckerhöhung von 490 Pa und eignet sich für vielfältige Anwendungen in der Lüftungstechnik.

Wie ist der MV EC 160 konstruiert und montiert?

Das Gehäuse des MV EC 160 besteht aus schlag- und korrosionsfestem Kunststoff in hellgrau. Eine angeformte Montagekonsole ermöglicht die einfache Installation an Wand oder Decke. Die Ansaug- und Ausblasstutzen sind entsprechend den Norm-Rohr-Durchmessern gestaltet, was die Integration in bestehende Rohrsysteme erleichtert.

Wie wird die Wartung und Reinigung durchgeführt?

Die Ventilatoreinheit mit Klemmkasten lässt sich durch das Lösen von Spannbügeln einfach herausnehmen. Dies ermöglicht eine bequeme Wartung und Reinigung des Geräts. Die Einheit kann zudem in jede gewünschte Position gedreht werden, was die Flexibilität bei der Installation und Instandhaltung erhöht.

Welche Antriebstechnik kommt zum Einsatz?

Der Multivent-Rohrventilator wird von einem energiesparenden, drehzahlsteuerbaren EC-Außenläufermotor angetrieben. Dieser Motor bietet einen hohen Wirkungsgrad, ist wartungs- und funkstörungsfrei sowie kugelgelagert. Ein Feuchteschutz in Schutzart IP44 und eine integrierte elektronische Temperaturüberwachung für den EC-Motor und die Elektronik stellen den zuverlässigen Betrieb sicher. Das optimierte Laufrad aus hochwertigem Kunststoff ist dynamisch ausgewuchtet und sorgt für einen geräuscharmen Lauf bei hoher Druck- und Volumenleistung.

Wie erfolgt die Drehzahlregelung und der elektrische Anschluss?

Die stufenlose Drehzahlregelung des Ventilators erfolgt komfortabel über ein Potentiometer PU/PA. Der elektrische Anschluss wird über einen geräumigen Klemmenkasten realisiert, der ebenfalls die Schutzart IP44 aufweist. Dieser Klemmenkasten ist außen am Gehäuse angebracht und kann für eine optimale Zugänglichkeit in jede Position gedreht werden. Die Versorgungsspannung beträgt 230 Volt bei 50 Hz und die Stromaufnahme liegt bei 0,62 Ampere.

Technische Daten

• Volumenstrom bei 0 Pa: 620 m³/h
• Max. Druckerhöhung: 490 Pa
• Drehzahl: 3530 1/min
• Aufgenommene Leistung: 0,068 kW
• Gewicht: 2,1 kg
• Schalldruck Gehäuseabstrahlung in 1m: 49 dB(A)
• Spannung: 230 Volt
• Stromaufnahme: 0,62 Amp
• Schutzart: IP 44

Der Helios MV EC 160 Multivent-Rohrventilator überzeugt durch seine hohe Druck- und Volumenleistung von 620 m³/h Volumenstrom und eine maximale Druckerhöhung von 490 Pa. Mit einer aufgenommenen Leistung von 0,068 kW und der stufenlosen Drehzahlregelung bietet er eine effiziente und flexible Lösung für die Lüftungstechnik. Seine robuste Bauweise, der wartungsfreie EC-Motor und die einfache Installation ermöglichen einen langlebigen und zuverlässigen Betrieb.

Lieferumfang

• 1x Helios MV EC 160 Multivent-Rohrventilator EC
• 1x Dübel
• 1x Schrauben

Produktspezifikation

• Hersteller-Warengruppe: Rohrventilatoren und Zubehör
• Hersteller-Produktgruppe: Multiventlüfter und Zubehör
• Werkstoff des Gehäuses: Kunststoff
• Luftmenge unbelastet: 490
• Anschlussspannung: 230
• Leistungsaufnahme: 0,068
• Gleichstrommotor: nein
• Indirekter Antrieb: nein
• Elektrischer Anschluss: Anschlussklemmen
• Schutzart (IP): IP44
• Max. Lufttemperatur: 60
• Geeignet für elektronische Steuerung: ja
• Geeignet für Frequenzregelung: nein
• Geeignet für Schwachstromregelung: nein
• Geeignet für Traforegelung: nein
• Polumschaltbar: nein
• Länge: 273
• Kanaldurchmesser: 160
• Anschluss: Flansch
