Helios TSSD 4 Drehzahl-Steuertrafo 3-PH 400V 4,0A, für Schaltschrankeinbau, 2 Stück

Helios TSSD 4 Drehzahl-Steuertrafo 3-PH 400V 4,0A, für Schaltschrankeinbau, 2 Stück

Der Helios TSSD 4 Drehzahl-Steuertrafo ist ein Satz aus zwei leistungsstarken Einbautransformatoren, konzipiert für den Schaltschrankeinbau. Mit einer Netzspannung von 3PH, 400 Volt und einem maximalen Strom von 4 A eignet sich dieses Gerät zur spannungsregelbaren Steuerung von ex-geschützten Kanal- und RD-Dachventilatoren. Die Transformatoren kommen ohne Gehäuse und sind für den Anschluss in V-Schaltung vorgesehen, was eine flexible Integration in bestehende Schaltschrankanlagen ermöglicht.

Wie ist der Helios TSSD 4 aufgebaut und installiert?

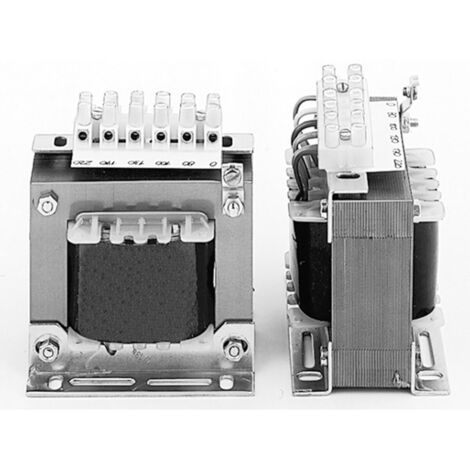

Der TSSD 4 besteht aus zwei Einbautransformatoren, die auf Fußschienen montiert werden. Durch den Verzicht auf ein separates Gehäuse ist der Einbau platzsparend und ermöglicht eine direkte Montage im Schaltschrank. Die Anschlüsse sind für eine V-Schaltung ausgelegt, was die Integration in bestehende Systeme vereinfacht.

Welche elektrischen Eigenschaften bietet der TSSD 4 Steuertrafo?

Der Steuertrafo arbeitet mit einer Netzfrequenz von 50 Hz und bietet umklemmbare Sekundärspannungen von 0/80/140/200/280/400 Volt. Diese Spannungsvarianten erlauben eine präzise Anpassung an unterschiedliche Anforderungen bei der Drehzahlregelung von Ventilatoren. Die maximale Stromaufnahme beträgt 4 A. Die maximale Umgebungstemperatur für den Betrieb liegt bei +40 °C.

Für welche Anwendungen ist der Helios TSSD 4 geeignet?

Der TSSD 4 ist speziell für die spannungsregelbare Steuerung von ex-geschützten Kanal- und RD-Dachventilatoren konzipiert. Er findet Verwendung in Schaltschränken von Lüftungs- und Klimaanlagen, wo eine präzise Drehzahlregelung erforderlich ist. Die robuste Bauweise und die Möglichkeit zur Umklemmung der Sekundärspannung machen ihn vielseitig einsetzbar in der Haustechnik und Industrie.

Technische Daten

• Netzspannung: 3PH, 400 Volt
• Netzfrequenz: 50 Hz
• Sekundärspannungen: 0/80/140/200/280/400 Volt (umklemmbar)
• Maximaler Strom: 4 A
• Gewicht: ca. 7,4 kg
• Umgebungstemperatur: max. +40 °C
• Typ: TSSD 4

Der Helios TSSD 4 Drehzahl-Steuertrafo bietet mit seiner flexiblen Spannungsanpassung und dem robusten Aufbau eine zuverlässige Lösung für die Steuerung von Ventilatoren in Schaltschränken. Die Leistung von 4 A und die 3-Phasen-Ausführung ermöglichen eine stabile und effiziente Versorgung in der Haustechnik und Industrie.

Produktspezifikation

• Hersteller-Warengruppe: STEUERGERÄTE, SCHALTER, REGLER
• Hersteller-Produktgruppe: Steuergeräte z.b.Regler m.SCH.
• Nennstrom: 4
• Leistungsregelung stufenlos: nein
• Anzahl der Stufen: 5
• Beleuchtung: ohne
• Schaltkontakt: nein
• Mit Temperatursensor: nein
• Bauhöhe: 112
• Baulänge: 105
• Bautiefe: 98
