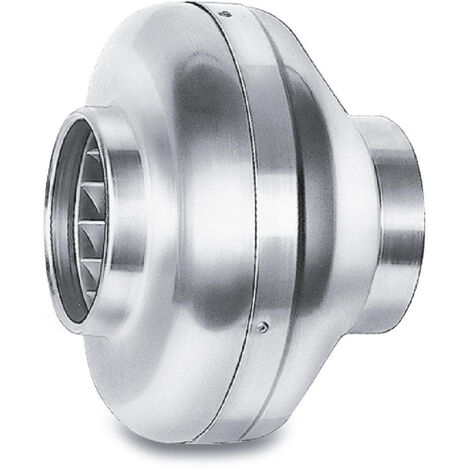

Helios RR EC 250 B Radial-Rohrventilator EC, 1-PH 230V regelbar, DN 250, 1200m3/h, 170W

Helios RR EC 250 B Radial-Rohrventilator EC, 1-PH 230V regelbar, DN 250, 1200m3/h, 170W

Der Helios RR EC 250 B Radial-Rohrventilator ist ein leistungsstarker und energieeffizienter EC-Radial-Rohrventilator, der für die direkte Montage in Rohrsystemen mit einem Nenndurchmesser von DN 250 konzipiert wurde. Mit einem Volumenstrom von 1200 m³/h und einer aufgenommenen Leistung von 0,17 kW eignet sich dieses Modell ideal für vielfältige Anwendungen in der Haustechnik, bei denen eine zuverlässige und geräuscharme Luftförderung gefragt ist. Das robuste Gehäuse aus verzinktem Stahlblech sorgt für eine hohe Langlebigkeit auch unter anspruchsvollen Einsatzbedingungen.

Wie ist der Helios RR EC 250 B konstruiert?

Das Gehäuse des Rohrventilators besteht aus verzinktem Stahlblech und ist für harte Einsatzbedingungen ausgelegt. Die saug- und druckseitigen Anschlussmaße sind auf Norm-Rohr-Durchmesser abgestimmt, was eine einfache Integration in bestehende Lüftungssysteme ermöglicht. Das Radial-Laufrad mit rückwärts gekrümmten Schaufeln aus Kunststoff ist direkt auf den Motor gepresst und als Einheit dynamisch ausgewuchtet. Diese Konstruktion trägt zu einem geräuscharmen Betrieb und einem hohen Wirkungsgrad bei.

Welche Motor- und Steuerungstechnik wird verwendet?

Der Ventilator ist mit einem energiesparenden, drehzahlsteuerbaren EC-Außenläufermotor ausgestattet, der in Schutzart IP 44 ausgeführt ist. Dieser Motor ist wartungs- und funkstörungsfrei sowie kugelgelagert, was eine lange Lebensdauer sicherstellt. Eine integrierte elektronische Temperaturüberwachung schützt sowohl den EC-Motor als auch die Elektronik vor Überhitzung. Die Drehzahl lässt sich stufenlos über ein Potentiometer (PU/PA 10) oder ein Universal-Regelsystem (EUR EC) regeln. Der elektrische Anschluss erfolgt über einen serienmäßigen Klemmenkasten (IP54), der außen am Gehäuse angebracht ist.

Welche Leistungsdaten bietet der Rohrventilator?

Der Helios RR EC 250 B erreicht einen Volumenstrom von 1200 m³/h bei 0 Pa und eine maximale Druckerhöhung von 594 Pa. Die Fördermitteltemperatur kann bis zu 60 °C betragen. Bei einer Drehzahl von 3200 1/min liegt die aufgenommene Leistung bei 0,17 kW. Die Schalleistung beträgt 53 dB(A), und der Schalldruck in 1 Meter Abstand liegt bei 45 dB(A), was einen vergleichsweise leisen Betrieb kennzeichnet. Der Ventilator arbeitet mit einer Spannung von 230 Volt, einer Stromaufnahme von 1,35 Ampere und einer Frequenz von 50/60 Hz. Die Isolierklasse F und die Schutzart IP 44 unterstreichen die Robustheit und Sicherheit des Geräts.

Technische Daten

• Volumenstrom bei 0 Pa: 1200 m³/h
• Max. Druckerhöhung: 594 Pa
• Fördermitteltemperatur: 60 °C
• Drehzahl: 3200 1/min
• Aufgenommene Leistung: 0,17 kW
• Gewicht: 4,2 kg
• Schalleistung: 53 dB(A)
• Schalldruck in 1m: 45 dB(A)
• Spannung: 230 Volt
• Schutzart: IP 44

Der Helios RR EC 250 B Radial-Rohrventilator bietet eine zuverlässige und energieeffiziente Lösung für die Lüftungstechnik. Dank seiner EC-Motor-Technologie ermöglicht er eine stufenlose Drehzahlregelung und einen geräuscharmen Betrieb. Mit einem Volumenstrom von 1200 m³/h und einer Leistung von 0,17 kW ist er für vielfältige haustechnische Anwendungen geeignet, bei denen Zuverlässigkeit, Energieeffizienz und eine Schutzart von IP 44 gefragt sind.

Produktspezifikation

• Hersteller-Warengruppe: Rohrventilatoren und Zubehör
• Hersteller-Produktgruppe: Radiale Rohrventilatoren RR
• Werkstoff des Gehäuses: Stahl
• Luftmenge unbelastet: 1195
• Anschlussspannung: 230
• Leistungsaufnahme: 0,173
• Gleichstrommotor: nein
• Indirekter Antrieb: nein
• Elektrischer Anschluss: Anschlussklemmen
• Schutzart (IP): IP44
• Max. Lufttemperatur: 60
• Motor mit 2 Drehzahlen: nein
• Geeignet für elektronische Steuerung: ja
• Geeignet für Frequenzregelung: nein
• Geeignet für Schwachstromregelung: nein
• Geeignet für Traforegelung: nein
• Polumschaltbar: nein
• Länge: 228
• Kanaldurchmesser: 250
• Anschluss: Flansch
