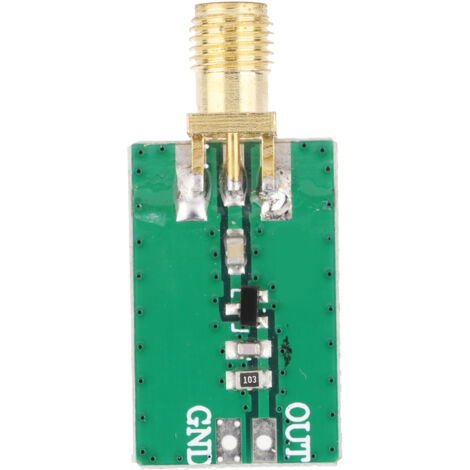

HF-Detektionsmodul – Hochfrequenzverstärker und Entladungssignaldetektor 0,1–3200 MHz

~~17,56€~~

Klimabeitrag: 0,01 € inkl. MwSt.

Ähnliches Produkt geliefert von

Festool Kabel Plug It Stecker H05RN-F Länge 4 Meter aus Gummi, 240V - 3 Stück

45,69 €

180

Verkauft von CHATTERORIERO

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Dieses HF-Detektionsmodul ist ein kompaktes und vielseitiges Gerät, das für Funkamateure, Elektroniktechniker und Fachleute unverzichtbar ist. Es zeichnet sich durch hervorragende HF-Hüllkurvendetektion, Amplitudenmessung und Entladungssignalerfassung aus und bietet hohe Genauigkeit über ein breites Frequenzband. Ideal für die AM-Signaldetektion, die drahtlose Energiegewinnung oder die Überwachung von Teilentladungen.

Technische Daten

Typ: HF-Erkennungsmodul
Material: Doppelseitige Leiterplatte, 1,6 mm
Hohe Empfindlichkeit: -30 dBm bis -40 dBm
Frequenzbereich: 0,1 MHz bis 3200 MHz
Reaktionsgeschwindigkeit: PS-Pegel (für Impulserkennung)
Maximaler Eingangspegel: 20 dBm (linearer Bereich < 10 dBm)
Detektorausgabe: Positiv (negative Ausgabe auf Anfrage verfügbar)
Integrierter RC-Filter: R=10 kΩ, C=1 nF (parallel am Ausgangsport)
Inhalt: 1 x HF-Erkennungsmodul

Installation

Dank seiner miniaturisierten Größe und des gratfreien Designs lässt es sich schnell und einfach installieren. Die robuste Leiterplatte und die hochwertige Oberflächenbearbeitung gewährleisten eine optimale elektrische Verbindung für hohe Ströme.

Verwendung

Verwenden Sie diesen HF-Amplitudendetektor zur einfachen Analyse und Messung von Signalen in Ihren Amateurfunkprojekten, elektrischen Geräten oder zur Entladungserkennung. Seine hohe Empfindlichkeit und Geschwindigkeit ermöglichen Ihnen eine präzise und sofortige Kontrolle Ihrer Messungen, vereinfachen Ihre Arbeit und steigern Ihre Effizienz.

Weitere Informationen

Das Modul ist leicht und tragbar und eignet sich ideal für den Einsatz im Labor oder vor Ort. Bitte beachten Sie, dass für den Betrieb ein geeignetes externes Netzteil (ohne integrierten Akku) vom Benutzer bereitgestellt werden muss.

Eigenschaften

Marke
ANDERE
Zubehörtyp für Mess- & Detektionswerkzeug
Zielscheibe
ManoMano Art.-Nr
ME212178407
MMID
159520693528
Herstellerreferenz
CHA--1013210154211
EAN
6410376999206
