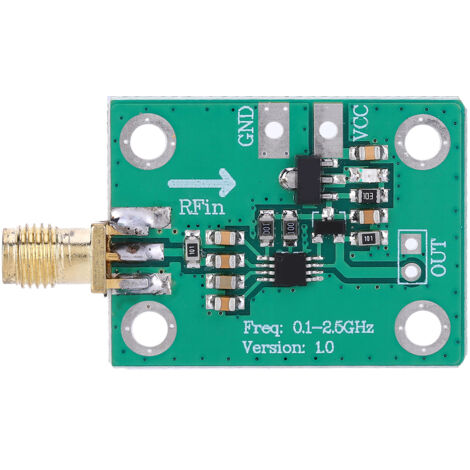

HF-Logarithmusdetektor 72dBm-2dBm für Mikrowellen- und Hochfrequenz-Leistungsmessung
Verkauft von Violet Shop
Das könnte Sie auch interessieren
Mit ähnlichen Produkten vergleichen
Produktinformationen
Beschreibung
Willkommen in unserem Shop! Entdecken Sie unseren logarithmischen HF-Leistungsdetektor – ein brandneues Präzisionsinstrument für Ihre Hochfrequenzanwendungen. Dieses robuste Ganzmetallmodul erfasst HF-Signale mit einer Leistung von -72 dBm bis -2 dBm und wandelt sie in eine proportionale Gleichspannung um. Der Detektor ist auf die HF-Signalleistungsmessung spezialisiert und arbeitet in einem breiten Frequenzbereich von 0,1 GHz bis 2,5 GHz. Sein Funktionsprinzip ist einfach und effektiv: Je größer die Amplitude bzw. Leistung des Eingangssignals, desto höher die Ausgangsspannung. Diese Reaktion ist proportional zum Logarithmus der Eingangssignalamplitude, wodurch der dynamische Messbereich auf bis zu 70 dB erweitert wird. Zu den präzisen technischen Spezifikationen gehören eine typische Ausgangsspannung von 0,5 V bis 1,65 V, eine typische Detektionsflanke von 18 mV/dBm, eine Eingangsimpedanz von 50 Ohm und eine erforderliche Versorgungsspannung von 7 bis 15 Volt. Dieser Detektor findet vielfältige Anwendung in der HF-Signalerkennung, der Signalleistungsmessung und der Messung der Feldstärke in der Umgebung. Er kann zudem als Schlüsselkomponente in automatische Verstärkungsregelungs- (AGC) und Pegelregelungs- (CAL) Regelkreise integriert werden. Ihre Bestellung umfasst einen (1) logarithmischen Detektor, der sofort in Ihren Projekten eingesetzt werden kann.
Eigenschaften
- MarkeLEDE
- MaterialMetall
- FarbeMehrfarbig
- ManoMano Art.-NrME102801860
- MMID341568627889
