HF-Testkit mit Vektoranalysator, Demonstrationsmodul mit integriertem Filter und Dämpfungsglied

(19,98€/pc)

~~24,99€~~

Kaufen Sie für Ihr Unternehmen?

Verhandelte Preise exkl. MwSt. bis zu -20%

Zu einem Pro-Konto wechseln

Ähnliches Produkt geliefert von

LR7-Empfangszelle für Laser - BOSCH - 0601069J00

107,01 €

Verkauft von Privera Shop

Produktinformationen

Beschreibung

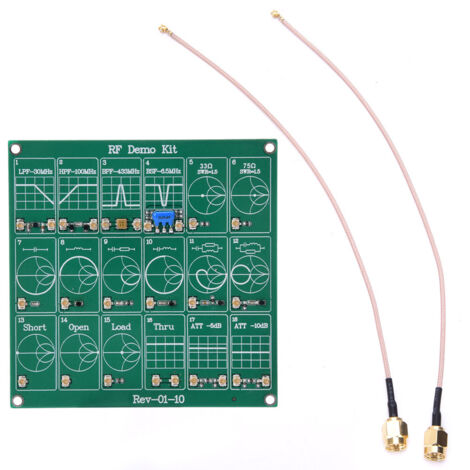

Willkommen in unserem Shop! Entdecken Sie unser HF-Demonstrationskit – die perfekte Test- und Kalibrierplatine zum Erlernen und Meistern des Umgangs mit Vektornetzwerkanalysatoren (VNA) oder Antennenanalysatoren. Diese integrierte Trainingsplatine enthält nicht weniger als 18 Funktionsmodule, die sorgfältig aufgrund ihrer hohen Qualität und Zuverlässigkeit ausgewählt wurden. Das Kit wird komplett mit zwei UFL-Patchkabeln für den sofortigen und bequemen Einsatz geliefert. Kompakt und leicht, lässt sich diese Platine problemlos überallhin mitnehmen.

**Lieferumfang:**

- 1 HF-Demonstrationsplatine (Abmessungen: [Bitte geben Sie hier die genauen Abmessungen an, z. B. 100 mm x 80 mm])

- 2 UFL-Patchkabel (Länge: [Bitte geben Sie hier die genaue Länge an, z. B. je 15 cm])

**Details der in die Platine integrierten Funktionsmodule:**

**1. Filter:**

A. Tiefpassfilter (LPF) für Kurzwelle: Grenzfrequenz 30 MHz.

B. Hochpassfilter (HPF) für UKW: Grenzfrequenz 100 MHz.

C. Häufig verwendeter SAW-Bandpassfilter (BPF): Mittenfrequenz 433 MHz.

D. Video-Keramik-Sperrfilter (BSF): Sperrfrequenz 6,5 MHz.

**2. Serien- und Parallelschaltungen von RLC-Gliedern:**

Beinhaltet Einzelbauteile (Widerstand R, Induktivität L, Kondensator C) sowie deren Schaltungskombinationen.

**3. Kalibrierschaltungen:**

Schaltungen für die Kalibrierung im Leerlauf, Kurzschluss und unter Last.

**4. Dämpfungsschaltung:**

Ein spezielles Modul zur Untersuchung der HF-Signaldämpfung.

Dieses Komplettset ist das ideale Werkzeug für praktische Übungen und ein umfassendes Verständnis der HF-Prinzipien und -Messungen.

Eigenschaften

Marke
MIXHOME
Höhe
3 cm
Material
Kupfer
ManoMano Art.-Nr
ME210922527
MMID
243100029240
Herstellerreferenz
YC0408-YM12825
EAN
1210990025979
