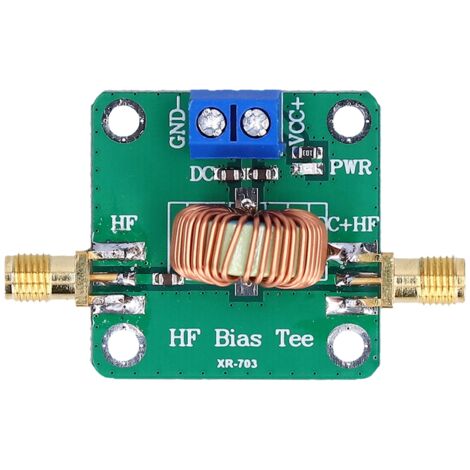

HF-Vorspannungs-Teefiltermodul 0,2–180 MHz mit DC-Sperre für elektronische Leiterplatten
(19,98€/pc)
Kaufen Sie für Ihr Unternehmen?
Verhandelte Preise exkl. MwSt. bis zu -20%
Verkauft von Privera Shop
Das könnte Sie auch interessieren
Mit ähnlichen Produkten vergleichen
Produktinformationen
Beschreibung
Willkommen in unserem Shop! Dieses Bias-Tee-Modul ist eine unverzichtbare Komponente für die nahtlose Integration in Breitbandverstärker. Es vereinfacht Ihren Aufbau erheblich und reduziert Bedienungsschwierigkeiten. Mit einem extrem breiten Frequenzbereich von 0,2 bis 180 MHz sorgt es für eine effektive Filterung unerwünschter Signale. Ideal für aktive Antennen, liefert es HF-Leistung und steigert so die Effizienz und Stabilität Ihres Systems deutlich. Ein großer Vorteil ist die sehr geringe Einfügedämpfung: nur 0,1 dB bei 1 MHz und 0,4 dB bei 100 MHz, wodurch eine exzellente Signalqualität erhalten bleibt. Es verwendet einen Hochfrequenz-Magnetkern zur Einspeisung von Kommunikationsdaten über den HF-Anschluss. Die technischen Spezifikationen umfassen eine maximale Spannung von 30 V, einen maximalen Strom von 3 A und eine Systemimpedanz von 50 Ohm. Es ist mit SMA-HF-Steckern (Innengewinde) ausgestattet. Die Verdrahtung ist einfach: Der DC-Anschluss dient der externen Gleichstromversorgung, der HF-Anschluss ausschließlich dem Hochfrequenzsignal und der HF+DC-Anschluss ist der kombinierte Anschluss für das HF-Signal und die Gleichstromvorspannung. Er verfügt außerdem über einen gemeinsamen Masseanschluss (GND-) und einen positiven Versorgungsspannungsanschluss (VCC+) für Gleichstrom. Ihre Bestellung umfasst ein hochwertiges Bias-Tee-Modul auf einer robusten Leiterplatte.
Eigenschaften
- MarkeMIXHOME
- MaterialKupfer
- ManoMano Art.-NrME210873268
- MMID201907861361
- HerstellerreferenzYC0408-YM0875
- EAN1210990906476
