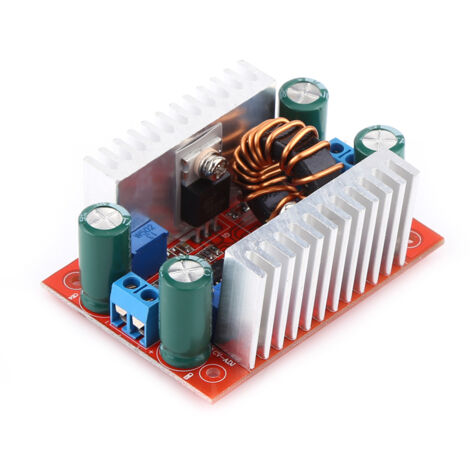

Hocheffizienter 400-W-DC/DC-Aufwärtswandler für zuverlässige LED-Stromversorgung

Willkommen in unserem Shop! Dieses leistungsstarke 400-W-DC/DC-Aufwärtswandlermodul eignet sich ideal für eine Vielzahl von Anwendungen, darunter elektrische Geräte, digitale Produkte, Laptops, Hochleistungs-LED-Treiber und die Spannungsregelung von Solarmodulen. Es ist benutzerfreundlich gestaltet und verfügt über Schraubklemmen für einfaches und sicheres Anschließen und Trennen der Kabel. Das Modul bietet einen hohen Wirkungsgrad mit einem maximalen Umwandlungswirkungsgrad von bis zu 96 % (abhängig von Eingangs-/Ausgangsspannung, Stromstärke und Spannungsdifferenz). Zwei integrierte Kühlkörper sorgen für optimale Wärmeableitung und gewährleisten einen stabilen Betrieb auch unter anspruchsvollen Bedingungen. **Detaillierte Spezifikationen:** *Modultyp:** Nicht isolierter Aufwärtswandler. *Eingangsspannungsbereich:** DC 8,5 V bis 50 V. *
**Ausgangsspannungsbereich:** DC 10 V bis 60 V (stufenlos einstellbar; Standardeinstellung ca. 19 V). *
**Maximaler Eingangsstrom:** 15 A (Verbesserung der Wärmeableitung bei Überschreitung von 8 A). *
**Maximaler Ausgangsstrom:** 12 A (abhängig von der Eingangs-/Ausgangsspannungsdifferenz; verbesserte Wärmeableitung bei Überschreitung von 7 A). *
**Einstellbereich Konstantstrom:** 0,2 A bis 12 A. *
**Ruhestrom:** 10 mA (kann bei manchen Wandlungen ansteigen, z. B. von 12 V auf 20 V). *
**Schaltfrequenz:** 150 kHz. *
**Betriebstemperaturbereich:** -40 °C bis +85 °C (verbesserte Wärmeableitung bei hohen Temperaturen). *
**Schutzfunktionen:** Überstromschutz (automatische Reduzierung der Ausgangsspannung bei Überschreitung von 15 A am Eingang). *Hinweis: Kein Verpolungsschutz am Eingang.* *
**Modulabmessungen:** 67 mm (L) x 48 mm (B) x 28 mm (H).
**Anleitung zur Spannungs- und Stromeinstellung:** 1.
**Ausgangsspannung (CV):** Stellen Sie das Potentiometer „CV-ADJ“ ein. Drehen Sie es im Uhrzeigersinn, um die Spannung zu verringern, und gegen den Uhrzeigersinn, um sie zu erhöhen. 2.
**Ausgangsstrom (CC):** Drehen Sie vor dem Anschließen der Last das Potentiometer „CC-ADJ“ ca. 30 Umdrehungen gegen den Uhrzeigersinn, um den Strom zu minimieren. Schließen Sie anschließend die Last an und stellen Sie den gewünschten Konstantstrom durch Drehen des Potentiometers im Uhrzeigersinn ein. *Tipp zum Laden der Batterie:* Für einen optimalen Ladestrom schließen Sie das Modul an eine vollständig entladene Batterie an.
**Lieferumfang:** *
1 x 400-W-DC/DC-Boost-Leistungsmodul.
