Hocheffizientes 4-32V auf 1,2-32V Abwärts-DC/DC-Wandlermodul

Willkommen in unserem Shop!

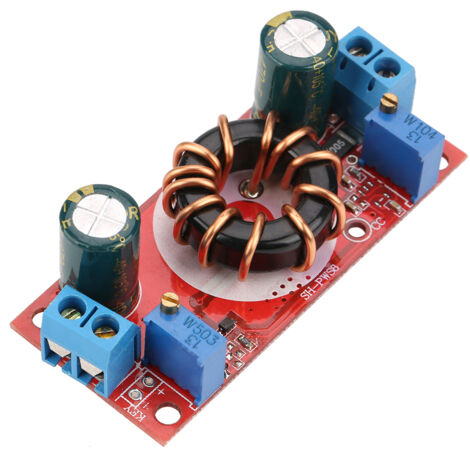

Entdecken Sie unser leistungsstarkes Abwärtswandler-Modul (DC/DC-Wandler), entwickelt für zuverlässige und langlebige Spannungsregelung. Dieses nicht-isolierte Modul wandelt effizient einen breiten Eingangsspannungsbereich von 4 bis 32 V DC in eine präzise einstellbare Ausgangsspannung von 1,2 bis 32 V DC um. Es verfügt über praktische Anschlussklemmen für eine einfache und sichere Verdrahtung.
Dank der Verwendung hochwertiger Komponenten erreicht es einen außergewöhnlichen Wirkungsgrad von bis zu 98 %. Es bietet zwei Ausgangsmodi: Konstantspannung (CV) und Konstantstrom (CC) und verfügt über einen Kurzschlussschutz (Strombegrenzung) für erhöhte Sicherheit im Betrieb.
**Hauptspezifikationen:** *
**Modultyp:** Nicht isolierter, synchroner gleichgerichteter Abwärtswandler *
**Eingangsspannungsbereich:** 4 V – 32 V DC (absolutes Maximum: 36 V) *
**Ausgangsspannungsbereich:** 1,2 V – 32 V DC (stufenlos einstellbar) *
**Eingangs-/Ausgangsspannungsdifferenz:** Mindestens 1 V (Eingangsspannung muss höher als Ausgangsspannung sein) *
**Ausgangsstrom:** 0 – 10 A (maximal 6 A für Dauerbetrieb mit natürlicher Kühlung empfohlen) *
**Konstantstrombereich:** 0,3 A – 10 A (einstellbar) *
**Betriebsfrequenz:** 150 kHz *
**Betriebstemperatur:** -40 °C bis +85 °C *
**Kurzschlussschutz:** Ja (Strombegrenzung) *
**Verpolungsschutz:** Nicht enthalten. Bei Bedarf wird das Hinzufügen einer Diode in Reihe am Eingang empfohlen. *
**Modulgewicht:** Ca. 30 g *
**Lieferumfang:** *
1 x DC/DC-Abwärtswandlermodul (Buck) *
**Einrichtungsanleitung:** 1.
**Ausgangsspannung einstellen:** Stellen Sie mit dem CV-Potentiometer (Konstantspannung) die gewünschte Ausgangsspannung ein. 2.
**Konstantstrom einstellen:** Drehen Sie zunächst das CC-Potentiometer (Konstantstrom) vollständig gegen den Uhrzeigersinn. Stellen Sie anschließend bei angeschlossenem Modul und einem in Reihe geschalteten Amperemeter mit dem DC-Potentiometer den gewünschten Stromgrenzwert ein. **Wichtig:** Schließen Sie den Ausgang nicht kurz, um den Strom einzustellen. Die Konstantstromfunktion benötigt eine Ausgangsspannung von mehr als 1,2 V, um korrekt zu funktionieren.
