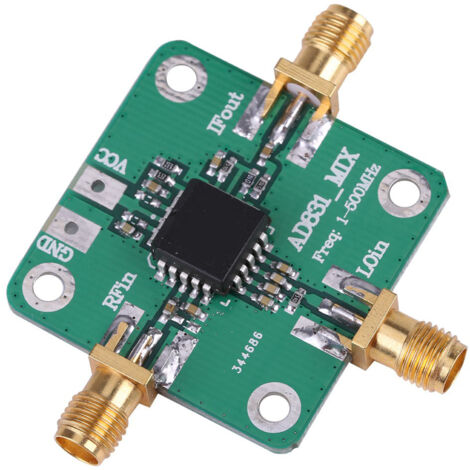

Hochfrequenz-HF-Mischer – Ein-Chip-Wandler für Funksignale

(18,99€/pc)

10 € Rabatt ab 250 €
mit dem Code

Kaufen Sie für Ihr Unternehmen?

Verhandelte Preise exkl. MwSt. bis zu -20%

Zu einem Pro-Konto wechseln

Verkauft von AS NURIA OpCo GmbH

Produktinformationen

Beschreibung

Willkommen in unserem Shop!

Der AD831-Mischer ist ein vielseitiges Bauteil mit geringer Verzerrung, großem Dynamikbereich und monolithischem Design. Er eignet sich für verschiedene Anwendungen wie HF- und VHF-Empfänger (HF-ZF-Wandlung), Zweitmischer in DMR-Basisstationen, DC-Basisband-Wandlung, Quadraturmodulation und -demodulation, Ultraschallbildgebung und Frequenzverschiebungsdetektion.

Der AD831 zeichnet sich durch einen Intermodulationspunkt dritter Ordnung von +24 dBm aus und benötigt lediglich -10 dBm Oszillatorleistung, wodurch eine Hochleistungsanregungsschaltung entfällt.

Da keine Abschirmungs- oder Isolationsprobleme auftreten, werden die Systemleistung verbessert und die Kosten im Vergleich zu passiven Mischern gesenkt. Der AD831 ist für eine einfache Stromversorgung ausgelegt und verfügt über DC-Isolationskondensatoren an seinen HF-, ZF- und LO-Eingängen, was die Verwendung vereinfacht. Die Betriebsfrequenz der HF- und LO-Eingänge kann bis zu 500 MHz betragen. Der ZF-Ausgang liefert eine asymmetrische Spannung mit einer Bandbreite von 250 MHz. Dieser Mischer zeichnet sich durch geringe DC-Offset-Eigenschaften aus und eignet sich daher ideal für die DC-zu-Basisband-Wandlung und die Quadraturamplituden-Demodulation. Wenn der Ausgangsverstärker an die optimale Quellimpedanz angepasst ist, beträgt das SSB-Rauschmaß 10,3 dB bei 70 MHz.

Im Gegensatz zu passiven Mischern weist der AD831 keine Einfügungsdämpfung auf und benötigt weder einen externen Duplexer noch einen passiven Abschlusswiderstand.

Technische Daten:

- HF-Eingang: 0,1 bis 500 MHz

- HF-Eingangsleistung: +10 dBm (1-dB-Kompressionspunkt)

- Eingang des Lokaloszillators: 0,1 bis 500 MHz

- Eingangsleistung des Lokaloszillators: -10 dBm

- ZF-Ausgang: 0,1 bis 200 MHz

- Versorgungsspannung: 9 bis 11 V

Abmessungen: 33 x 33 mm / 1,3 x 1,3 Zoll

Lieferumfang:

- 1 x Frequenzmischer

Eigenschaften

Marke
FLAMMKRAFT
Höhe
10 mm
Breite
50 mm
Länge
60 mm
Material
Kunststoff
Anzahl der Einträge
1
Gewicht
150 g
ManoMano Art.-Nr
ME100741820
MMID
251659626992
Herstellerreferenz
LHL0311[ym]-08612
EAN
8912360370322
