Hochkompatibles DC-DC-Aufwärtswandlermodul für Mikrocontroller-Entwicklungsboards
Ähnliches Produkt geliefert von
'/%3E%3C/svg%3E)
Wandler 300w 12v/220v +1 USB-Anschluss
57,37 €16
Verkauft von HUOLONG
Das könnte Sie auch interessieren
Mit ähnlichen Produkten vergleichen
Produktinformationen
Beschreibung
Willkommen in unserem Shop!

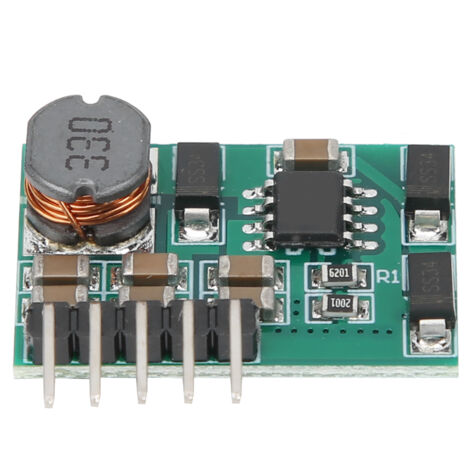

Dieses vielseitige Aufwärtswandlermodul verfügt über einen Standard-Pinabstand von 2,54 mm (0,1 Zoll) und eignet sich daher ideal für Prototyping und Tests mit MCU-Entwicklungsboards. Es ist vielseitig einsetzbar für verschiedene Schaltungen, die eine Dual-Voltage-Versorgung benötigen, darunter ADCs, DACs, Operationsverstärker sowie RS232-, RS485- und RS422-Busschnittstellen.
Dank seiner hochwertigen Verarbeitung und der Verwendung erstklassiger elektronischer Bauteile gewährleistet dieses Modul breite Kompatibilität, stabile Leistung und zuverlässigen Pinkontakt für sichere Verbindungen. Der präzise Fertigungsprozess garantiert hohe Langlebigkeit und zuverlässigen Betrieb.
Sie erhalten ein (1) Aufwärtswandlermodul.
Die detaillierten Spezifikationen für jedes Ausgangsmodell lauten wie folgt: **Ausgang ±5 V:** Eingang: 3–4,5 V, Ausgang: ±5 V, max. Eingangsstrom: 2 A, max. Ausgangsstrom: 2 A, Eingang: +Vo 1 A / -Vo 200 mA, Ruhestrom: 3–4 mA. **Ausgang ±6 V:** Eingang: 3–5 V, Ausgang: ±6 V, max. Eingangsstrom: 2 A, max. Ausgangsstrom: +Vo 1 A / -Vo 200 mA, Ruhestrom: 3–4 mA. **Ausgang ±9 V:** Eingang: 3,3–8 V, Ausgang: ±9 V, max. Eingangsstrom: 1,8 A, max. Ausgangsstrom: +Vo 800 mA / -Vo 180 mA, Ruhestrom: 3–4 mA. **Ausgang ±12 V:** Eingang: 3,3–11 V, Ausgang: ±12 V, max. Eingangsstrom: 1,8 A, max. Ausgangsstrom: +Vo 700 mA / -Vo 150 mA, Ruhestrom: 3–4 mA. **Ausgang ±15 V:** Eingang: 3,3–13 V, Ausgang: ±15 V, max. Eingangsstrom: 1,8 A, max. Ausgangsstrom: +Vo 600 mA / -Vo 120 mA, Ruhestrom: 3–4 mA. **Ausgang ±24 V:** Eingang: 3,6–18 V, Ausgang: ±24 V, max. Eingangsstrom: 1,8 A, max. Ausgangsstrom: 1,8 A, +Vo 400 mA / -Vo 100 mA, Ruhestrom: 3–4 mA. **Allgemeine Spezifikationen:** Betriebsfrequenz: 400 kHz, Betriebstemperatur: -40 °C bis +125 °C, Lagertemperatur: -65 °C bis +150 °C, Pin-Raster: ca. 2,54 mm (bei Ausführung mit Ausgangspins).
Dieses vielseitige Aufwärtswandlermodul verfügt über einen Standard-Pinabstand von 2,54 mm (0,1 Zoll) und eignet sich daher ideal für Prototyping und Tests mit MCU-Entwicklungsboards. Es ist vielseitig einsetzbar für verschiedene Schaltungen, die eine Dual-Voltage-Versorgung benötigen, darunter ADCs, DACs, Operationsverstärker sowie RS232-, RS485- und RS422-Busschnittstellen.
Dank seiner hochwertigen Verarbeitung und der Verwendung erstklassiger elektronischer Bauteile gewährleistet dieses Modul breite Kompatibilität, stabile Leistung und zuverlässigen Pinkontakt für sichere Verbindungen. Der präzise Fertigungsprozess garantiert hohe Langlebigkeit und zuverlässigen Betrieb.
Sie erhalten ein (1) Aufwärtswandlermodul.
Die detaillierten Spezifikationen für jedes Ausgangsmodell lauten wie folgt: **Ausgang ±5 V:** Eingang: 3–4,5 V, Ausgang: ±5 V, max. Eingangsstrom: 2 A, max. Ausgangsstrom: 2 A, Eingang: +Vo 1 A / -Vo 200 mA, Ruhestrom: 3–4 mA. **Ausgang ±6 V:** Eingang: 3–5 V, Ausgang: ±6 V, max. Eingangsstrom: 2 A, max. Ausgangsstrom: +Vo 1 A / -Vo 200 mA, Ruhestrom: 3–4 mA. **Ausgang ±9 V:** Eingang: 3,3–8 V, Ausgang: ±9 V, max. Eingangsstrom: 1,8 A, max. Ausgangsstrom: +Vo 800 mA / -Vo 180 mA, Ruhestrom: 3–4 mA. **Ausgang ±12 V:** Eingang: 3,3–11 V, Ausgang: ±12 V, max. Eingangsstrom: 1,8 A, max. Ausgangsstrom: +Vo 700 mA / -Vo 150 mA, Ruhestrom: 3–4 mA. **Ausgang ±15 V:** Eingang: 3,3–13 V, Ausgang: ±15 V, max. Eingangsstrom: 1,8 A, max. Ausgangsstrom: +Vo 600 mA / -Vo 120 mA, Ruhestrom: 3–4 mA. **Ausgang ±24 V:** Eingang: 3,6–18 V, Ausgang: ±24 V, max. Eingangsstrom: 1,8 A, max. Ausgangsstrom: 1,8 A, +Vo 400 mA / -Vo 100 mA, Ruhestrom: 3–4 mA. **Allgemeine Spezifikationen:** Betriebsfrequenz: 400 kHz, Betriebstemperatur: -40 °C bis +125 °C, Lagertemperatur: -65 °C bis +150 °C, Pin-Raster: ca. 2,54 mm (bei Ausführung mit Ausgangspins).
Eigenschaften
- MarkeALLAUVE
- Höhe10 mm
- MaterialKunststoff
- AusgangswellenformQuasi-Sinuswelle
- UmwandlungstypDC zu DC
