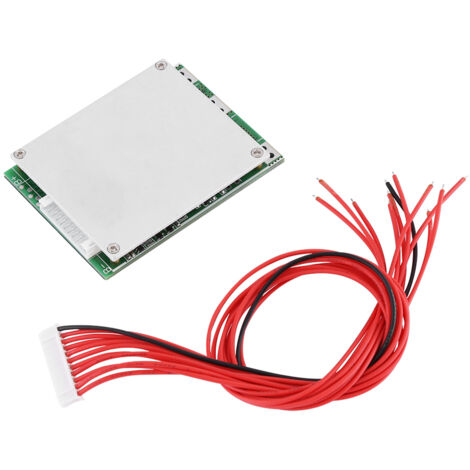

Hochleistungsfähige 36V 35A BMS-Schutzplatine für Kobaltbatterien

Willkommen in unserem Shop! Diese Schutzplatine ist für Li-Ionen-Akkus der Serie 10 konzipiert und kompatibel mit ternären, Mangan- und Kobalt-Akkus. Sie verfügt über separate Lade- und Entladeanschlüsse und einen Entladestrom von 35 A. Sie bietet zuverlässige Schutzfunktionen für Laden und Entladen, einschließlich Schutz vor Überladung, Tiefentladung und Kurzschlüssen. Die Platine verfügt außerdem über eine Ausgleichsfunktion, die sicherstellt, dass jede Batteriezelle vollständig und gleichzeitig geladen wird.

Die Wahl der richtigen Schutzplatine und deren korrekte Verwendung sind entscheidend für die Langlebigkeit Ihrer Batterien.

Technische Daten:

- Dauerentladestrom: 35 A

- Momentanentladestrom: 100 A

- Ladespannung: 42 V

- Ladestrom: 8 A (max.)

- Überladeerkennungsspannung: 4,28 ± 0,05 V

- Überladeschutzverzögerung: 100 ms

- Überladeabschaltspannung: 4,08 ± 0,05 V

- Ausgleichserkennungsspannung: 4,2 ± 0,025 V

- Ausgleichsabschaltspannung: 4,2 ± 0,05 V

- Ausgleich Stromstärke: 56 ± 5 mA

- Tiefentladungserkennungsspannung: 2,55 ± 0,08 V

- Tiefentladungserkennungsverzögerung: 50 ms

- Tiefentladungsabschaltspannung: 3,0 ± 0,1 V

- Überstromerkennungsspannung: 150 mV

- Überstromerkennungsverzögerung: 15 ms

- Überstromschutzstrom: 120 ± 5 A

- Schutzabschaltbedingung: Lasttrennung

- Kurzschlussschutzbedingung: Externer Kurzschluss der Last

- Kurzschlusserkennungsverzögerung: 200 µs

- Schutzabschaltbedingung: Lasttrennung

- Innenwiderstand: ≤ 15 mΩ

- Betriebsstrom: ≤ 50 µA

- Standby-Strom (Batterie-Tiefentladung): ≤10 µA

- Betriebstemperatur: -30 °C ~ +80 °C

- Abmessungen: 69 × 51,5 × 10 mm / 2,71 × 2,02 × 0,39 Zoll

Lieferumfang:

- 1 × Schutzplatine

- 1 × Kabel
