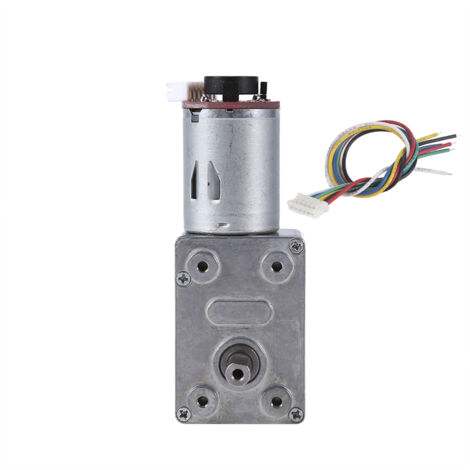

Hochleistungsfähiger 12-V-Gleichstrom-Getriebemotor mit Encoder und automatischer Bremse (100 U/min)

(22,98€/pc)

~~28,99€~~

10 € Rabatt ab 250 €
mit dem Code

Kaufen Sie für Ihr Unternehmen?

Verhandelte Preise exkl. MwSt. bis zu -20%

Zu einem Pro-Konto wechseln

Verkauft von Privera Shop

Produktinformationen

Beschreibung

Willkommen in unserem Shop! Wir präsentieren Ihnen unseren zweiphasigen Getriebemotor mit Encoder – ein Präzisionsinstrument für optimale Leistung. Dieser Motor zeichnet sich durch seine hochwertigen Kohle-Metall-Bürsten aus, die außergewöhnliche Langlebigkeit, geräuscharmen Betrieb und hohes Drehmoment garantieren. Er arbeitet stabil und zuverlässig und ermöglicht dank seiner Drehrichtungs- und Reversierfähigkeit hochpräzise Arbeiten. Die Bauweise dieses Motors eignet sich besonders für beengte Platzverhältnisse. Die Getriebeausgangswelle ist senkrecht zur Motorwelle angeordnet, wodurch der Motor im Vergleich zu Standard-Getriebemotoren kompakter ist. Diese Konfiguration ermöglicht eine hohe Anpassungsfähigkeit an viele Situationen mit spezifischen Anforderungen an die Einbaugröße.

Detaillierte Spezifikationen:

- Nennspannung: 12 V

- Leerlaufdrehzahl (verfügbare Optionen): 10, 20, 30, 40 oder 100 U/min.

- Gewicht: ca. 165 Gramm.

Leistungstabelle nach Drehzahl:

- Drehzahl 10 U/min: Nenndrehmoment 22,5 kg·cm, Maximaldrehmoment 25 kg·cm, Untersetzungsverhältnis 600.

- Drehzahl 20 U/min: Nenndrehmoment 12 kg·cm, Maximaldrehmoment 25 kg·cm, Untersetzungsverhältnis 340.

- Drehzahl 30 U/min: Nenndrehmoment 7,4 kg·cm, Maximaldrehmoment 25 kg·cm, Untersetzungsverhältnis 340.

Drehmoment 25 kg·cm, Untersetzungsverhältnis 200.

- Drehzahl 40 U/min: Nenndrehmoment 5,6 kg·cm, Maximaldrehmoment 24 kg·cm, Untersetzungsverhältnis 150.

- Drehzahl 100 U/min: Nenndrehmoment 1,5 kg·cm, Maximaldrehmoment Drehmoment 6,4 kg·cm, Untersetzungsverhältnis 40.

Allgemeine elektrische Daten:

- Leerlaufstrom: ≤ 60 mA

- Nennstrom: ≤ 0,6 A

- Blockierstrom: 1,3 A

Verdrahtung:

Für den korrekten Betrieb und die Steuerung beachten Sie bitte das folgende Anschlussdiagramm:

- Rot: Motorstromversorgung + (Umpolung steuert Drehrichtung und Richtungsumkehr)

- Schwarz: Encoderstromversorgung - (3,3–5 V) – Polarität beachten

- Gelb: Signalrückleitung

- Grün: Signalrückleitung

- Blau: Encoderstromversorgung + (3,3–5 V) – Polarität beachten

- Weiß: Motorstromversorgung - (Umpolung steuert Drehrichtung und Richtungsumkehr) Umkehrfunktion)

Lieferumfang:

Sie erhalten einen Getriebemotor mit Encoder und einen Satz Anschlusskabel.

Eigenschaften

Marke
MIXHOME
Material
Metall
Motorbefestigung
Fußmontage
Elektrische Spannung
12 V
Stromart
Gleichstrom
ManoMano Art.-Nr
ME210892794
MMID
798658963760
Herstellerreferenz
YC0408-YM3169
EAN
1210990929413
