Hochpräziser intelligenter Temperaturregler Modell CH402 mit PID-Algorithmus und Relaissteuerung für TC/RTD

CH402 Hochpräziser intelligenter PID-Regler 85-264V AC

Allgemeine Beschreibung

Der Temperaturregler CH402 ist ein intelligenter, hochpräziser PID-Regler für anspruchsvolle Industrie- und Haushaltsanwendungen. Er kombiniert spezielle Chiptechnologie für hohe Zuverlässigkeit und starke Störfestigkeit. Dank seines Weitbereichs-Netzteils und der verschiedenen Sensoreingänge (Thermoelement und RTD) bietet er eine stabile und präzise Temperaturregelung von 0 bis 1300 °C. Sein Fuzzy-PID-Regelalgorithmus gewährleistet eine schnelle und effiziente Reaktion, selbst bei Systemen mit hoher Latenz. Kompakt und benutzerfreundlich ist er ideal für Heimwerker, Handwerker und kleinere Industrieprojekte, die eine präzise Temperaturregelung erfordern.

Technische Spezifikationen

Eingang	Thermoelement (K, J, R, S, B, E, N, T), thermischer Widerstand (PT100, JPT100, Cu50), Signalstandardspannung/-strom
Temperaturstrand	0 ~ 1300 °C
Basisfehler	±0,5 % ±1 Digit des Vollwerts
Auflösung	1°C, 0,1°C
Vitesse d'échantillonnage	3 Fois/Sekunde
Alarm-/Befehlsauslöser	Kontaktrelais AC250V 3A (resistiv)
Zusatzsortimente	Niveau Logique DC 0/12V, Nulldurchgangsauslöser, SCR-Optokoppler 1A 600V, Strom 0-10mA, 0-20mA, 4-20mA
Steuerungsmodus	Fuzzy-PID-Steuerung, Positionssteuerung
Netzspannung	AC85-264V (50/60Hz), universelle Netzspannung 100-240VAC
Betriebstemperatur	0 ~ 50 °C
Betriebsfeuchtigkeit	<85 % rF
Verbrauch	<5 VA

Installation

Die Installation dieses Temperaturreglers ist einfach. Er wird mit zwei Schrauben zur Montage geliefert. Schließen Sie ein Netzteil an, das den Spannungsbereich von AC 85–264 V abdeckt, verbinden Sie Ihren gewählten Temperatursensor (Thermoelement oder RTD) mit dem entsprechenden Eingang und den Steuerausgang (Relais) mit Ihrem Heiz- oder Steuergerät. Stellen Sie sicher, dass die Verbindungen fest sitzen, bevor Sie das Gerät mit Strom versorgen.

Verwendung

Die Solltemperatur und die PID-Parameter lassen sich einfach über die digitale Schnittstelle konfigurieren. Der Regler nutzt eine automatische Optimierung ohne Überschwingen, um die Regelparameter selbstständig anzupassen und so eine schnelle und stabile Regelung ohne Überschwingen zu gewährleisten. Er eignet sich ideal für die Temperaturregelung in Anwendungen wie Öfen, Heizsystemen, Inkubatoren oder allen Prozessen, die ein präzises Wärmemanagement erfordern. Die Kommunikationsfunktion ermöglicht die Integration in komplexere Systeme.

Weitere Informationen

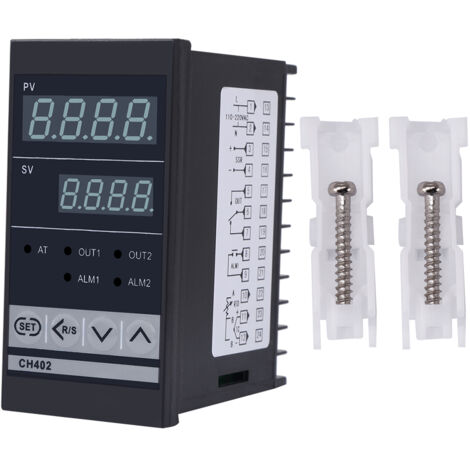

• Zum Produkt gehören: 1 Temperaturregler und 2 Schrauben.Die robuste Konstruktion und das universelle Netzteil gewährleisten einen stabilen Betrieb unter verschiedenen Bedingungen.Hinweis: Dieses Produkt enthält keine Batterie.
