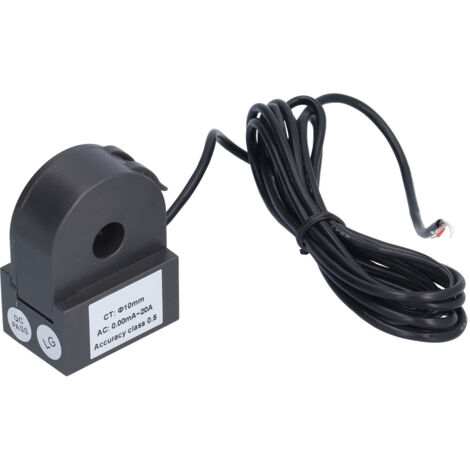

Hochpräziser Wechselstromsensor ETCR010K – Messbereich: 0,00 mA bis 20 A

Willkommen in unserem Shop! Entdecken Sie unseren Leckstromsensor, der für die hochpräzise Messung von Wechselstromleckströmen, Oberschwingungen, Phasen, elektrischer Energie, Leistung und Leistungsfaktor entwickelt wurde. Dank einer neuen Stromwandlertechnologie (CT) und seiner offenen/geschlossenen Bauweise ermöglicht dieser Sensor berührungslose Messungen, ohne die zu prüfende Leitung trennen zu müssen. Dies gewährleistet Sicherheit und Effizienz. Der Sensor ist kompatibel mit Phasenanalysatoren, industriellen Steuergeräten, Datenloggern, Oszilloskopen, Oberschwingungsanalysatoren, Netzqualitätsanalysatoren und hochpräzisen Digitalmultimetern. Mit seinem Permalloy-Kern und der zweilagigen Abschirmung bietet er hohe Genauigkeit, Stabilität und Zuverlässigkeit für unterbrechungsfreie Messungen das ganze Jahr über, selbst in externen Magnetfeldern. Er findet breite Anwendung in der Elektrizitäts-, Telekommunikations-, Meteorologie-, Eisenbahn- und Ölindustrie. Anwendungsbereiche: Bauwesen, Metrologie, wissenschaftliche Forschung, Bildung sowie Industrie- und Bergbauunternehmen.

Spezifikationen:

- Messbereich: 0,00 mA - 20 A AC

- Auflösung: 0,01 mA AC

- Genauigkeitsklasse: 0,5

- Phasenfehler: ≤ 2°

- Übersetzungsverhältnis: 1900/2/2 8:01

Funktion:

- Erfassung von Wechselstrom-Ableitstrom, Oberschwingungen, Phase, elektrischer Energie, Leistung und Leistungsfaktor.

Erkennungsmethode:

- Offene/geschlossene Bauweise, kein Durchtrennen oder Abschalten der zu prüfenden Leitung erforderlich, besonders geeignet für die Inline-Installation.

TC-Abmessungen:

- Φ ca. 10 mm / 0,4 Zoll

Stromstärke:

- 0,00 mA ~ 20 A AC

Übersetzungsverhältnis:

- 800:1 (anpassbar)

Sekundärlast:

- ≤ 10 Ω

Abschirmung:

- Doppellagige Abschirmung, geeignet für Umgebungen mit komplexen Störungen.

Ausgangsmethode:

- Induktiver Stromausgang

Ausgangsschnittstelle:

- 2-adriges, geschirmtes Kabel, ca. 2 m / 6,6 ft

Frequenz:

- 10 Hz - 100 kHz

Schutzart:

- CAT III 600 V
