Hochpräziser Wechselstromwandler 0-50A - SZT15-CH-420E
'/%3E%3C/svg%3E)
Das könnte Sie auch interessieren
Mit ähnlichen Produkten vergleichen
Produktinformationen
Beschreibung
Willkommen in unserem Shop!

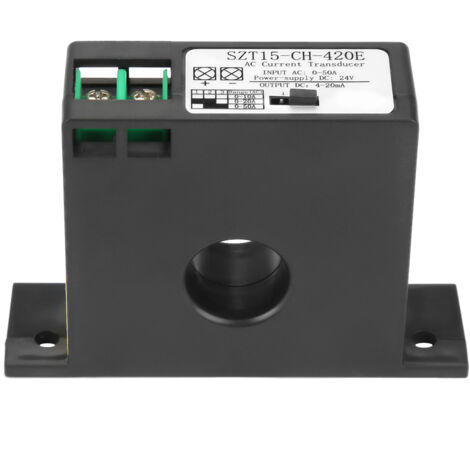

Der Wechselstromwandler SZT15-CH-420E ist für die Echtzeit- und galvanische Trennung von Wechselstrom in Netzen oder Stromkreisen konzipiert. Er bietet präzise und stabile Leistung mit hoher Strommessgenauigkeit und zuverlässiger Trennung zwischen Ein- und Ausgang. Der Messbereich ist wählbar: 0–10 A, 20 A oder 50 A. Zudem stehen drei Gleichstromausgangssignale zur Verfügung: 0–5 V, 0–10 V oder 4–20 mA.
Installation und Bedienung sind einfach und komfortabel, da während der Messung keine Reihenschaltung mit dem Gleichstromkreis erforderlich ist. Dank seiner Durchsteckmontage hält der Wandler einer Isolationsspannung von bis zu 2000 V AC stand. Seine magnetische Hysterese beträgt weniger als 1 %, wodurch er sich für Umgebungen mit starken Magnetfeldern eignet.
Das Gehäuse besteht aus selbstverlöschendem Material und gewährleistet so Sicherheit und Langlebigkeit. Der Wechselstromwandler SZT15-CH-420E findet breite Anwendung in der Wechselstromüberwachung und -erkennung, im Überlastschutz sowie als elektronischer Schalter in automatischen Steuerungssystemen. Er lässt sich mit verschiedenen Analog-Digital-Wandlern zu zentralen Datenerfassungssystemen kombinieren, an eine SPS zur automatischen Regelung anschließen oder mit herkömmlichen analogen oder digitalen Anzeigegeräten zur Visualisierung der Messwerte koppeln. Er eignet sich für alle Anwendungen, die eine Strom-Spannungs-Wandlung erfordern, und zeichnet sich durch hohe Überlastfähigkeit, hohe Genauigkeit, hohe Isolation, hohe Sicherheit, geringen Stromverbrauch und ausgezeichnete Störfestigkeit aus. **Produktspezifikationen:** Produktname: Wechselstromwandler Modell: SZT15-CH-420E Stromversorgung: Spannungsausgang: Eigenversorgt, keine externe Stromversorgung erforderlich. Stromausgang: Benötigt eine externe 24-V-±10-%-Gleichstromversorgung. Eingangsstrom (AC): 0–10 A / 20 A / 50 A (Serie SZT15), 0–100 A / 150 A / 200 A (Serie SZT20)- Ausgangstyp (DC):
- Spannungsausgang: 0–5 V / 10 V
- Stromausgang: 4–20 mA
- Minimale Auslöseschwelle:
- 0,5 ± 0,2 A (Rundtyp)
- 1,5 ± 0,2 A (Klemmentyp)
- Maximaler Durchgangsstrom: 2100 % (der Strom darf 2100 % des Nennwerts nicht überschreiten)
- Leistungsaufnahme: ≤ 1 W
- Bandbreite: ≤ 1 %
- Genauigkeit: ± 1 %
- Maximaler Leckstrom: ≤ 0,1 mA
- Linearität: 10 % – 100 %
- Ansprechzeit: ≤ 200 ms
- Durchgangsdrahtdurchmesser: 0,35 – 20 mm
- Betriebstemperatur: -20 bis 60 °C
- Betriebsfeuchtigkeit: 5 – 95 % (nicht kondensierend)
- Gehäusematerial: Selbstverlöschendes ABS (Cycolac 94V-0)
- Isolationsspannung: 2000 V AC 50/60 Hz für 1 min
**Lieferumfang:**
- 1 × Wechselstromwandler
100 % Zufriedenheitsgarantie: Unsere Kunden stehen für uns an erster Stelle. Sollten nach Erhalt des Produkts Probleme auftreten, wie z. B. ein beschädigter Artikel oder eine falsche Menge, kontaktieren Sie uns bitte umgehend. Wir werden unser Bestes tun, um Ihnen einen zufriedenstellenden Kundenservice zu bieten.
Eigenschaften
- MarkeFLAMMKRAFT
- SteuerungsfunktionNein
- MaterialABS
- Anzahl der Module1
- Anzahl der Einträge1
- Anzahl der Ausgänge1
- Gewicht170 g
- Leistung1 W
- ZählertypElektrizität
- ManoMano Art.-NrME100653631
- MMID418574242631
- HerstellerreferenzLHL0310[ym]-07251
- EAN8912360347812
