Hochpräzises 4-Kanal-12V-Relaismodul mit RS485/TTL-Kommunikation

Willkommen in unserem Shop!

Entdecken Sie unser 4-Kanal-12V-Relaismodul, das für eine einfache und bequeme Installation entwickelt wurde. Hergestellt aus hochwertigen Materialien, gewährleistet es hervorragende Langlebigkeit und optimale Betriebsstabilität. Dieses Modul zeichnet sich durch geringen Stromverbrauch und hohe Genauigkeit aus und ist somit ideal für RS485/TTL-Kommunikationsanwendungen geeignet.

Dank der Verwendung hochwertiger elektronischer Bauteile und präziser Fertigung ist dieses Modul auf Langlebigkeit ausgelegt. Alle Anschlusspunkte bieten zuverlässige Kontaktleistung für einen konsistenten und stabilen Betrieb.

**Produktspezifikationen:** *

**Artikeltyp:** 4-Kanal-Relaismodul. *

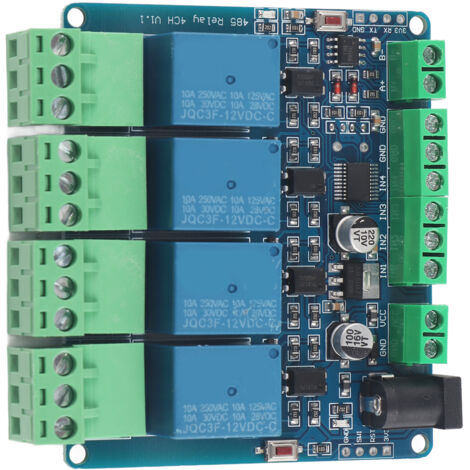

**Relaiskommunikation:** Nutzt Multi-Unit-485-Netzwerkkommunikation. Die Standardkommunikationsadresse ist 1, und Benutzer können diese Adresse nach Bedarf ändern. **Wichtiger Hinweis:** Die Klemmen IN1 bis IN4 dienen zum Anschluss eines Schalters und zum Auslesen seines Zustands über die 485-Kommunikation. Sie sind **nicht** dazu vorgesehen, den Relaisausgang über den Eingang direkt zu steuern. Der Zustand der an IN1-IN4 angeschlossenen Schalter muss jedes Mal vom Host-Computer abgefragt/ausgelesen werden; das Modul kann diese Daten nicht aktiv über 485 senden. **Es ist unbedingt erforderlich, IN1-IN4 niemals an 220 V Wechselstrom anzuschließen (ein häufiger Fehler).** **Eingangsverdrahtung (für IN1-IN4):** Jeder Eingang (IN1, IN2, IN3, IN4) ist mit Masse (GND) verbunden. Der Standardzustand ist High, der auf Low wechselt, wenn der angeschlossene Schalter geschlossen (ein) ist. Der Host-Computer sendet spezifische Anweisungen zum Auslesen dieses Schalterzustands. **Merkmale und Ressourcen der Platine:** 1. Reset-Taste S1. 2. Betriebszustands-LED D5. 3. Vier Relaisausgänge, jeweils mit einem Öffner (NO) und einem Schließer (NC). 4. STM8S103F3 Mikrocontroller (MCU). 5. Vier optoentkoppelte Relaisausgänge für erhöhten Schutz. 6. Vier Status-LEDs zur Anzeige des Ein-/Aus-Zustands der einzelnen Relais. 7. Zwei Stromversorgungsoptionen: eine runde DC-Buchse und eine DC-Klemmenleiste für bequemen Anschluss. (Hinweis: Die erforderliche Versorgungsspannung beträgt 5 V oder 12 V, abhängig von den Spannungsspezifikationen des Relais.) 8. Vier potentialfreie/passive Eingänge (an Masse, GND, anzuschließen). 9. Eine RS485-Schnittstelle. 10. Eine Betriebsanzeige-LED. 11. Eine benutzerprogrammierbare LED. 12. Ein Reset-Taster. 13. Eine SWIM-Download-Schnittstelle (kompatibel mit STLINK-V2 für die Entwicklung und Aktualisierung von Benutzerprogrammen). **Anschlüsse der Hauptplatine:** 1. Anschluss für Benutzer-LED. 2. TX/RX-Anschlüsse für den RS485-Port und den TTL-Header-Port. 3. Benutzer-Taster (der rote Knopf links). 4. Aktivierungsanschluss für den RS485-Port. 5. Die Eingänge IN1–IN4 sind direkt über Klemmenleisten zugänglich. 6. Relaisausgangs-Steueranschlüsse K1–K4. 7.

SWIM-Programmierschnittstelle (J13).

**Abmessungen:** Ungefähr 76 x 67 mm / 3 x 2,6 Zoll.

**Lieferumfang:** Sie erhalten ein (1) 4-Kanal-Relaisplatinenmodul.
