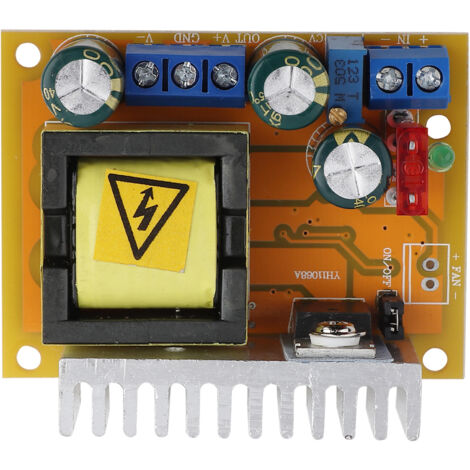

Hochspannungs-DC/DC-Aufwärtswandler: ZVS 832 V auf ±45 V/390 V Kondensatorladegerät

Willkommen in unserem Shop!

Dieses Spannungsverstärkermodul verfügt über eine Spannungsstabilisierungsfunktion und wird zum Laden von Kondensatoren, zur Jagd und Nagerbekämpfung oder als Stromversorgung für elektromagnetische Waffen, elektronische Geräte oder als Stromquelle zum Testen von Spannungen oder Leuchtstoffröhren verwendet.

**Hauptmerkmale:**

- Spannungsstabilisierungsfunktion. Nicht isoliertes Verstärkermodul.

- Stabile Ausgangsspannung, unabhängig von Schwankungen der Eingangsspannung.

- Kurzschlussschutz.

- Überstrom- und Überspannungsschutz.

- Schutz vor Verpolung am Eingang.

**Technische Daten:**

- **Eingangsspannung:** (2 Optionen, wählbar über den Jumper auf der Rückseite der Platine)

a. 8-16 V

b. 10–32 V (Standardeinstellung)

- **Eingangsstrom:** 5 A (maximal)

- **Ruhestrom:** 15 mA (kann bei einer Wandlung von 12 V auf 50 V höher sein)

- **Ausgangsspannung:** ±45–390 V (±50 V Standard)

- **Ausgangsstrom:** Maximal 0,2 A (abhängig von Eingangs- und Ausgangsspannung)

- **Ausgangsleistung:** 40 W (maximal 70 W)

- **Betriebstemperatur:** -40 °C bis +85 °C (bei hohen Umgebungstemperaturen die Kühlung verstärken)

- **Frequenz:** 75 kHz

- **Umwandlungswirkungsgrad:** 88 % (maximal)

- **Kurzschlussschutz:** Ja (Erzeugen Sie keinen Kurzschluss direkt am Ausgang. Dies könnte die Gleichrichterbauelemente beschädigen. Verwenden Sie Leistungswiderstände in Reihe, um den Strom zu begrenzen.)

- **Überstromschutz:** Ja (reduziert die Ausgangsspannung, wenn der Eingangsstrom 4,5 A überschreitet)

- **Überspannungsschutz:** Ja (reduziert die Ausgangsspannung, wenn sie 410 V überschreitet)

- **Verpolungsschutz am Eingang:** Ja (Sicherung)

- **Installationsmethode:** Vier Schraubklemmen (3 mm), kein Löten erforderlich

- **Anwendungen:**

1. Laden von Kondensatoren oder Betrieb von Elektromagneten.

2. Betrieb von elektronischen Geräten.

3. Testen von Netzteilen für Spannungen oder Voltmeterröhren (Leuchtdioden).

4. Jagd und Nagetierbekämpfung.

**Lieferumfang:**

1 x Spannungsverstärkungsmodul
