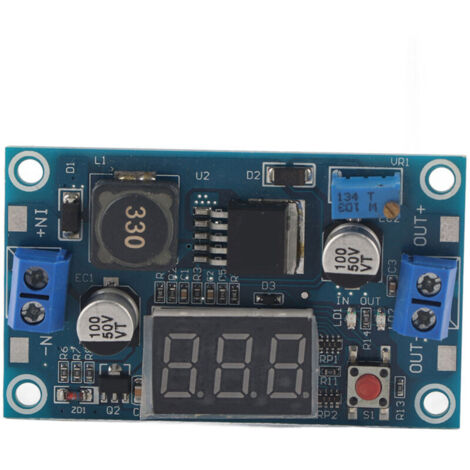

Hochstrom-DC/DC-Wandler 4,5V-32V auf 5V-35V Aufwärtswandlermodul mit Kühlkörper für LED-Beleuchtungsprojekte.

1. Ausgestattet mit einem Voltmeter, dessen Messfehler ± 0,1 V beträgt, Messbereich 5 V ~ 35 V.
2. Der Schalter ermöglicht die Umschaltung zwischen Eingangs- und Ausgangsspannung. Eine Kontrollleuchte zeigt die aktuell gemessene Spannung an.
3.
4. Der maximale Ausgangsstrom beträgt bis zu 4 A. Es wird empfohlen, den Betriebsstrom auf ca. 2 A zu beschränken und bei Überschreitung von 2 A einen Kühlkörper zu verwenden.
5. Mit einer internen Oszillationsfrequenz von 400 kHz gehören diese Schaltregler zur zweiten Generation und zeichnen sich durch geringen Stromverbrauch und hohe Effizienz aus.

Technische Daten:
Merkmale:
Ausgestattet mit einem Voltmeter, dessen Messfehler ±0,1 V beträgt und dessen Messbereich 5 V bis 35 V ist.
Tastbare Berührungsschalter ermöglichen die Umschaltung zwischen Eingangs- und Ausgangsspannungsmessung. Eine Kontrollleuchte zeigt die aktuell gemessene Spannung an.
Ein- und Ausgang verfügen über Schraubklemmen für einfache Verbindungen, auch ohne Lötkolben, sowie über Lötpads.
Der maximale Ausgangsstrom beträgt bis zu 4 A. Es wird empfohlen, den Betriebsstrom auf ca. 2 A zu beschränken und bei Strömen über 2 A einen Kühlkörper zu verwenden.
Mit einer internen Schwingfrequenz von 400 kHz handelt es sich hierbei um Schaltregler der zweiten Generation, die sich durch geringen Stromverbrauch und hohe Effizienz auszeichnen.
Sie finden breite Anwendung in Speicherbatterien, Hochleistungstransformatoren, geregelten Netzteilen, Industrieanlagen, 9-12 V, 12-18 V, 18-24 V usw.
Technische Daten:
Eingangsspannung: 4,5 V-32 V
Ausgangsspannung: 5 V-35 V (einstellbar)
Ausgangsstrom: 4 A
Wirkungsgrad:
Schaltfrequenz: 400 kHz
Betriebstemperatur: -40 °C bis +85 °C
Abmessungen: ca. 66 x 36 x 14 mm / 2,59 x 1,41 x 0,55 Zoll
Anleitung:
1. Beim ersten Einschalten zeigt das Display standardmäßig die Eingangsspannung an und die Eingangsanzeige leuchtet auf. Drücken Sie die Taste, um die Ausgangsspannung anzuzeigen und die Ausgangsanzeige zu aktivieren. Die letzte Einstellung bleibt auch nach dem Aus- und Wiedereinschalten des Geräts erhalten.
2. Halten Sie die Taste länger als 4 Sekunden gedrückt und lassen Sie sie dann los, um die Kalibrierung des Spannungsmessfehlers durchzuführen. Das Display leuchtet auf (Eingangsspannungskalibrierung) und blinkt mit dem Kalibrierungswert (Standard: 0,0). Drücken Sie die Taste, um diesen Wert zu ändern (Bereich: -0,5 V bis 0,5 V). Um den Kalibrierungswert der Eingangsspannung anzuzeigen, halten Sie die Taste länger als 2 Sekunden gedrückt und lassen Sie sie dann los. Um die Kalibrierungsfunktion für den Ausgangsspannungsfehler aufzurufen, drücken Sie die Taste länger als 2 Sekunden. Das Display leuchtet auf (Ausgangsspannungskalibrierung). Die Vorgehensweise zum Einstellen des Kalibrierungswerts ist dieselbe wie beim Einstellen der Ausgangsspannung. Eingang. Nach der Einstellung die Taste länger als 2 Sekunden gedrückt halten und dann loslassen, um den eingestellten Wert zu speichern und zur normalen Spannungsanzeige zurückzukehren. Der Kalibrierungswert wird sofort aktiviert und bleibt bei Stromausfall erhalten. (Diese Funktion kann eine höhere Genauigkeit gewährleisten.)
3. Voltmeter ausschalten: Den Schalter länger als 1 Sekunde und kürzer als 4 Sekunden gedrückt halten und dann loslassen, um das Voltmeter auszuschalten. Das Voltmeter schaltet sich beim erneuten Drücken des Schalters nach dem Ausschalten wieder ein.
A:
1. Bei einer Eingangsspannung unter 4,5 V funktioniert das Voltmeter nicht und zeigt keinen Messwert an.
2. Die Eingangsspannung muss mindestens 1 V höher als die Ausgangsspannung sein.
3. Bei einer Ausgangsleistung über 20 W wird ein Kühlkörper zur Verbesserung der Wärmeableitung empfohlen.
4. Wenn die Ausgangsspannung konstant bleibt und sich nicht einstellen lässt, drehen Sie das Potentiometer mehr als 10 Umdrehungen im Uhrzeigersinn; die Spannung sollte sich dann ändern. Sollte normal eingestellt sein.
5. Bitte beachten Sie, dass neue und ältere Versionen dieses Produkts nach dem Zufallsprinzip versendet werden. Stellen Sie daher bitte sicher, dass dies für Sie akzeptabel ist, bevor Sie bestellen.
Lieferumfang:
1 x Aufwärtswandlermodul
