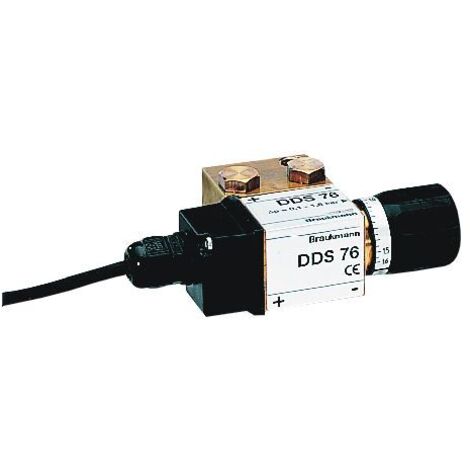

Resideo Differenzdruckschalter DDS76, Kunststoff, 1"

Resideo Differenzdruckschalter DDS76, Kunststoff, 1"

Der Resideo Differenzdruckschalter DDS76 aus Kunststoff ist eine präzise Steuerungskomponente für den Rückspülvorgang von Feinfiltern. Er ist speziell für die Feinfilter F76S und F78TS konzipiert und arbeitet in Verbindung mit den Rückspülautomatiken Z11S und Z11AS. Dieses Gerät ist für den Einsatz mit Wasser und Trinkwasser bis zu einem maximalen Arbeitsdruck von 16 bar geeignet und ermöglicht eine zuverlässige Steuerung der Filterreinigung durch einen einstellbaren Differenzdruckbereich von 0,1 bis 1,6 bar.

Wie funktioniert der Differenzdruckschalter DDS76?

Der DDS76 wird über ein dreiadriges, 1 Meter langes Netzkabel mit Kabelendhülsen an die Rückspülautomatik angeschlossen. Bei Erreichen des voreingestellten Differenzdrucks schließt ein potenzialfreier Kontakt im DDS76. Dieser Kontakt übermittelt das Signal zum Start der Rückspülung an die Automatik, wodurch der Filter effektiv gereinigt wird. Die Schaltdifferenz ist einstellbar, was eine flexible Anpassung an die jeweiligen Betriebsbedingungen ermöglicht.

Für welche Filter ist der DDS76 geeignet?

Der Differenzdruckschalter DDS76 ist kompatibel mit den Feinfiltern F76S in den Größen 1 Zoll und 1 1/4 Zoll sowie mit den Feinfiltern F78TS in den Nennweiten DN 65 bis DN 100. Die Steuerung erfolgt in Verbindung mit den Rückspülautomatikmodellen Z11S für die F76S-Serie und Z11AS für die F78TS-Serie. Das Gerät ist für den Einsatz mit Wasser und Trinkwasser ausgelegt.

Welche technischen Merkmale zeichnen den DDS76 aus?

Das Gehäuse des DDS76 besteht aus robustem Kunststoff und ist mit einem Außengewinde zylindrisch (BSPP) mit einem Gewindemaß von 1/4 Zoll ausgestattet. Es ist für einen maximalen Arbeitsdruck von 16 bar und eine maximale Mediumtemperatur von 80 °C ausgelegt. Der Differenzdruckbereich ist von 0,1 bis 1,6 bar einstellbar, wobei die werkseitige Grundeinstellung bei 1,0 bar liegt. Die Schutzart IP54 sorgt für einen zuverlässigen Betrieb auch unter anspruchsvollen Umgebungsbedingungen. Die maximal zulässige Spannung der Kontakte beträgt 24 V bei einer Kontaktbelastung von bis zu 0,8 A. Der eingestellte Differenzdruck ist direkt am Gerät ablesbar. Das Gerät verfügt über 31 Schaltstufen mit einer Differenz zwischen den Schaltschritten von 0,05 bar.

Wie sind die Abmessungen des DDS76?

Der Differenzdruckschalter DDS76 weist kompakte Abmessungen auf. Die Baulänge beträgt 44 mm, die Bauhöhe 67 mm und die Bautiefe 161 mm.

Technische Daten

• Anschluss: Außengewinde zylindrisch (BSPP) 1/4 Zoll
• Werkstoff Gehäuse: Kunststoff
• Max. Arbeitsdruck: 16 bar
• Max. Mediumtemperatur (Dauerbetrieb): 80 °C
• Einstellbereich Differenzdruck: 0,1 bis 1,6 bar
• Werkseitige Einstellung: 1,0 bar
• Max. Spannung der Kontakte: 24 V
• Max. Kontaktbelastung: 0,8 A
• Schutzart (IP): IP54
• Abmessungen (L x H x T): 44 x 67 x 161 mm

Der Resideo Differenzdruckschalter DDS76 bietet eine präzise und zuverlässige Lösung zur automatisierten Steuerung der Rückspülung von Feinfiltern. Mit seinem einstellbaren Differenzbereich von 0,1 bis 1,6 bar und der Kompatibilität mit den Resideo Feinfiltern F76S und F78TS trägt er zur effizienten Wartung und Langlebigkeit der Filteranlage bei. Die robuste Kunststoffbauweise und die Schutzart IP54 stellen einen sicheren Betrieb unter verschiedenen Bedingungen sicher.

Lieferumfang

• 1x Resideo Differenzdruckschalter DDS76
• 1x Netzkabel 1 m mit Kabelendhülsen, dreiadrig

Produktspezifikation

• Hersteller-Warengruppe: Wasser
• Hersteller-Produktgruppe: Filter, -Kombinationen, Schmutzfänger
• Hersteller-Artikelnummer: DDS76-1
• Baulänge: 44
• Bauhöhe: 67
• Bautiefe: 161
• Anschluss: Außengewinde zylindrisch BSPP (ISO 228-1)
• Mit Display: nein
• Explosionsgeschützt: nein
• Schutzart (IP): IP54
• Max. Mediumtemperatur (Dauerbetrieb): 80
• Max. Spannung der Kontakte: 24
• Max. Arbeitsdruck: 16
• Max. Kontaktbelastung: 0,8
• Gewindemaß: 1/4 Zoll
• Anzahl der Schaltstufen: 31
• Messbereich unterer Wert in Bar: 0,1
• Messbereich oberer Wert in Bar: 1,6
• Max. Druckdifferenz (bar): 1,6
• Differenz zwischen Schaltschritten in Bar: 0,05
• Schaltdifferenz einstellbar: ja
• Differenzbereich/Schalthysterese 2: 0,1 - 1,6
• Ablesbar: ja
• Baulänge: 44
• Bauhöhe: 67
• Bautiefe: 161
• Anschluss: Außengewinde zylindrisch BSPP (ISO 228-1)
• Mit Display: nein
• Explosionsgeschützt: nein
• Schutzart (IP): IP54
• Max. Mediumtemperatur (Dauerbetrieb): 80
• Max. Spannung der Kontakte: 24
• Max. Arbeitsdruck: 16
• Max. Kontaktbelastung: 0,8
• Gewindemaß: 1/4 Zoll
• Anzahl der Schaltstufen: 31
• Messbereich unterer Wert in Bar: 0,1
• Messbereich oberer Wert in Bar: 1,6
• Max. Druckdifferenz (bar): 1,6
• Differenz zwischen Schaltschritten in Bar: 0,05
• Schaltdifferenz einstellbar: ja
• Differenzbereich/Schalthysterese 2: 0,1 - 1,6
• Ablesbar: ja
