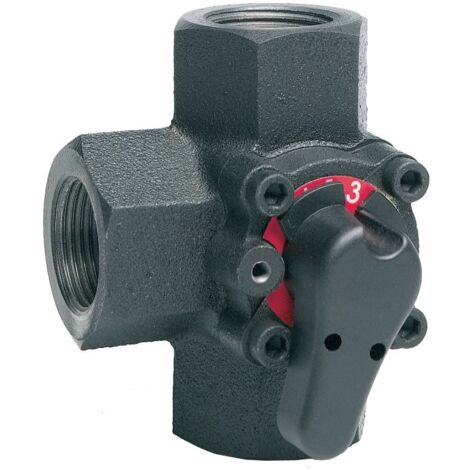

Resideo 3-Wege-Muffenmischer V5433G korrosionsbeständig DN 25, Kvs-Wert 10

Resideo 3-Wege-Muffenmischer V5433G korrosionsbeständig DN 25, Kvs-Wert 10

Resideo 3-Wege-Muffenmischer V5433G: Korrosionsbeständige Regelung für Heizsysteme

Der Resideo 3-Wege-Muffenmischer V5433G ist ein korrosionsbeständiges Regelungsventil mit einer Nennweite von DN 25 und einem Kvs-Wert von 10. Das robuste Gehäuse aus hochwertigem Grauguss GG 20 ist innen und außen gelb chromatiert und der Drehschieber verchromt. Dieser Mischer ist besonders geeignet für Fußbodenheizungen mit nicht diffusionsdichten Kunststoffrohren nach DIN 4726 E. Eine doppelte O-Ring Abdichtung sorgt für eine sichere Funktion. Der Rücklaufanschluss kann flexibel links oder rechts positioniert werden.

Wie ist der Resideo 3-Wege-Muffenmischer aufgebaut?

Der Muffenmischer V5433G verfügt über einen geraden Durchgang und ein robustes Gehäuse aus hochwertigem Gusseisen GG 20 (EN-GJL-200). Die gelbe Chromatierung innen und außen unterstützt die Korrosionsbeständigkeit des Gehäuses. Der Drehschieber ist verchromt, was zu einer langlebigen und zuverlässigen Funktion beiträgt. Eine doppelte O-Ring Abdichtung minimiert Leckverluste und sorgt für eine sichere Abdichtung im Betrieb.

Für welche Anwendungen ist der V5433G geeignet?

Dieser 3-Wege-Muffenmischer ist speziell für den Einsatz in Fußbodenheizungen konzipiert, die mit nicht diffusionsdichten Kunststoffrohren gemäß DIN 4726 E ausgestattet sind. Als Medium kann Wasser mit einem Glykolanteil von maximal 50 % nach VDI 2035 verwendet werden. Der Mischer ist für einen Nenndruck von PN 6 ausgelegt und kann Mediumtemperaturen von 2 °C bis 130 °C verarbeiten, was eine breite Anwendung ermöglicht.

Welche technischen Merkmale bietet der Muffenmischer?

Der Resideo 3-Wege-Muffenmischer V5433G ist mit Innengewindeanschlüssen ausgestattet und besitzt eine Nennweite von DN 25. Die Regelcharakteristik ist als gleichprozentig/linear definiert, was eine präzise Steuerung des Volumenstroms ermöglicht. Der Kvs-Wert beträgt 10 für den Hauptstrom und den Bypass, mit einem Leckverlust von 1 % des Kvs-Wertes. Die Kennlinien-Charakteristik des Bypass ist linear.

Technische Daten

• Nennweite: DN 25
• Kvs-Wert: 10
• Leckverlust des Kvs-Wertes: 1 %
• Werkstoff Gehäuse: Gusseisen EN-GJL-200 (GG 20)
• Druckstufe: PN 6
• Medium: Wasser, mit max. 50 % Glykol nach VDI 2035
• Mediumtemperatur: 2 °C - 130 °C
• Anschlüsse: Innengewinde
• Regelcharakteristik: gleichprozentig/linear
• Kvs-Wert Bypass: 10
• Kennlinien-Charakteristik Bypass: linear

Der Resideo 3-Wege-Muffenmischer V5433G bietet eine robuste und zuverlässige Lösung für die Temperaturregelung in Heizungsanlagen, insbesondere für Fußbodenheizungen. Mit seinem korrosionsbeständigen Gusseisengehäuse, einer Nennweite von DN 25 und einem Kvs-Wert von 10 ist er für anspruchsvolle Anwendungen geeignet. Die flexible Anschlussmöglichkeit und der breite Temperaturbereich von 2 °C bis 130 °C unterstreichen die Vielseitigkeit dieses Mischers.

Produktspezifikation

• Hersteller-Warengruppe: Regelung
• Hersteller-Produktgruppe: Sonstige Regelungsarmaturen
• Hersteller-Artikelnummer: V5433G1038
• Oberflächenschutz: Grundierung
• Werkstoffgüte: Gusseisen EN-GJL-200 (GG 20)
• Werkstoff des Gehäuses: Gusseisen
• Druckstufe Artikel: PN 6
• Rohraußendurchmesser alle Anschlüsse: 25
• Mit Kupplungsanschluss 3: nein
• Länge Anschluss 1: 52,5
• Länge Anschluss 2: 52,5
• Länge Anschluss 3: 52,5
• Mit T-Stück für 4-Wege-Anschluss: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 10
• Mediumtemperatur (Dauerbetrieb): 2 - 130
• Nenndurchmesser: DN 25
• Leckverlust des Kvs-Wertes: 1
• Kennlinien-Charakteristik: gleichprozentig
• Kvs-Wert Bypass: 10
• Leckverlust des Kvs-Wertes Bypass: 1
• Kennlinien-Charakteristik Bypass: linear
• Einbauweise verteilend: nein
