Resideo 3-Wege-Muffenmischer V5433G korrosionsbeständig DN 32, Kvs-Wert 16

Resideo 3-Wege-Muffenmischer V5433G korrosionsbeständig DN 32, Kvs-Wert 16

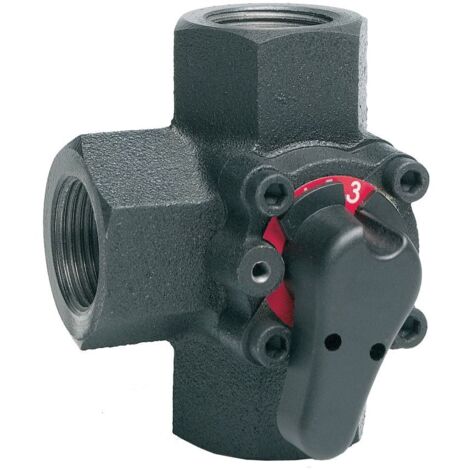

Der Resideo 3-Wege-Muffenmischer V5433G ist ein korrosionsbeständiger Mischer mit geradem Durchgang, ausgelegt für eine Nennweite von DN 32 und einen Kvs-Wert von 16. Sein robustes Gehäuse aus hochwertigem Gusseisen EN-GJL-200 (GG 20) ist innen und außen gelb chromatiert, ergänzt durch einen verchromten Drehschieber. Dieses Modell ist besonders für den Einsatz in Fußbodenheizungen mit nicht diffusionsdichten Kunststoffrohren nach DIN 4726 E geeignet und verfügt über eine doppelte O-Ring Abdichtung sowie die Möglichkeit, den Rücklaufanschluss links oder rechts zu positionieren.

Wie ist der Aufbau und das Material des Muffenmischers?

Der Muffenmischer V5433G verfügt über ein Gehäuse aus hochwertigem Gusseisen (Gusseisen EN-GJL-200 (GG 20)), das innen und außen gelb chromatiert ist, um Korrosionsbeständigkeit sicherzustellen. Der Drehschieber ist verchromt, was die Langlebigkeit und den zuverlässigen Betrieb unterstützt. Die doppelte O-Ring-Abdichtung sorgt für eine sichere Dichtung und minimiert Leckverluste.

Für welche Anwendungen ist der Muffenmischer besonders geeignet?

Dieser Dreiwege-Muffenmischer ist speziell für Fußbodenheizungen mit nicht diffusionsdichten Kunststoffrohren konzipiert, wie sie in der Norm DIN 4726 E beschrieben sind. Er eignet sich für Systeme, die mit Wasser oder einem Gemisch aus Wasser und bis zu 50 % Glykol betrieben werden, und kann Mediumtemperaturen von 2 °C bis 130 °C verarbeiten. Die Ausführung mit geradem Durchgang und die Möglichkeit, den Rücklaufanschluss links oder rechts anzuschließen, bieten flexible Installationsoptionen.

Welche technischen Eigenschaften und Anschlussarten hat der Muffenmischer?

Der Muffenmischer besitzt Innengewindeanschlüsse. Die Anschlusslängen betragen jeweils 52,5. Die Regelcharakteristik ist gleichprozentig/linear, was eine präzise Steuerung des Durchflusses ermöglicht. Der Nenndruck beträgt PN 6, und der Leckverlust des Kvs-Wertes liegt bei 1 %.

Technische Daten

• Nennweite: DN 32
• Kvs-Wert: 16
• Leckverlust des Kvs-Wertes: 1 %
• Regelcharakteristik: gleichprozentig/linear
• Werkstoff des Gehäuses: Gusseisen EN-GJL-200 (GG 20)
• Oberflächenschutz: Grundierung
• Anschlüsse: Innengewinde
• Nenndruck: PN 6
• Medium: Wasser, mit max. 50 % Glykol
• Mediumtemperatur: 2 °C - 130 °C

Der Resideo 3-Wege-Muffenmischer V5433G bietet mit seinem robusten Gusseisengehäuse, der flexiblen Anschlussmöglichkeit und der präzisen Regelcharakteristik eine zuverlässige Lösung für Fußbodenheizungen mit nicht diffusionsdichten Kunststoffrohren. Die Kombination aus Kvs-Wert 16, einer Nennweite von DN 32 und einem Mediumtemperaturbereich von 2 °C bis 130 °C macht ihn vielseitig einsetzbar und technisch leistungsfähig.

Produktspezifikation

• Hersteller-Warengruppe: Regelung
• Hersteller-Produktgruppe: Sonstige Regelungsarmaturen
• Hersteller-Artikelnummer: V5433G1046
• Oberflächenschutz: Grundierung
• Werkstoffgüte: Gusseisen EN-GJL-200 (GG 20)
• Werkstoff des Gehäuses: Gusseisen
• Druckstufe Artikel: PN 6
• Rohraußendurchmesser alle Anschlüsse: 32
• Mit Kupplungsanschluss 3: nein
• Länge Anschluss 1: 52,5
• Länge Anschluss 2: 52,5
• Länge Anschluss 3: 52,5
• Mit T-Stück für 4-Wege-Anschluss: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 16
• Mediumtemperatur (Dauerbetrieb): 2 - 130
• Nenndurchmesser: DN 32
• Leckverlust des Kvs-Wertes: 1
• Kennlinien-Charakteristik: gleichprozentig
• Kvs-Wert Bypass: 16
• Leckverlust des Kvs-Wertes Bypass: 1
• Kennlinien-Charakteristik Bypass: linear
• Einbauweise verteilend: nein
