Resideo Rücklaufverschraubung Verafix-E, Messing vernickelt, Ausführung D, 3/4"

Resideo Rücklaufverschraubung Verafix-E, Messing vernickelt, Ausführung D, 3/4"

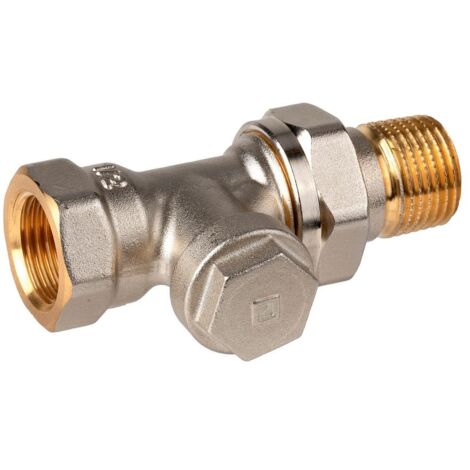

Die Resideo Rücklaufverschraubung Verafix-E in der Ausführung D mit 3/4 Zoll Anschluss ist eine regulierbare und absperrbare Verschraubung aus vernickeltem Messing. Sie eignet sich für den Einsatz in Heizungsanlagen und ermöglicht eine flexible Installation dank der beliebigen Durchflussrichtung. Die Verschraubung ist für Wasser mit bis zu 50 % Glykol geeignet und erfüllt die Baumaße nach DIN 3842. Typische Einsatzbereiche sind Heizkörperanschlüsse mit einer Nennweite von DN 20.

Wie ist die Verschraubung konstruiert und welche Materialien werden verwendet?

Das Gehäuse der Verafix-E Rücklaufverschraubung besteht aus vernickeltem Messing und weist eine matte Oberfläche auf. Die Spindelabdichtung erfolgt durch O-Ringe, was eine zuverlässige Dichtung bietet. Die Verschraubung ist mit einem Innensechskant bedienbar und besitzt eine Bauhöhe von 30 mm. Die Ausführung umfasst Innen- und Außengewinde, die eine einfache Verbindung mit Gewinderohr oder Cu- und Präzisions-Stahlrohren ermöglichen.

Welche Anschlussmöglichkeiten und Maße bietet die Rücklaufverschraubung?

Die Verschraubung ist mit einem DN 20 Universalanschluss ausgestattet, der Muffengewinde nach DIN EN 10226-1 für Gewinderohr aufweist. Sie ist kompatibel mit Rohranschlüssen von 10 bis 22 mm, die mit Klemmring und Druckschraube befestigt werden. Die Anschlussgröße beträgt 3/4 Zoll.

Wie lässt sich die Verschraubung einstellen und welche Funktionen sind integriert?

Die Verafix-E ist einstellbar und absperrbar, was eine präzise Regulierung des Durchflusses ermöglicht. Die Durchflussrichtung kann beliebig gewählt werden, was die Montage vereinfacht. Zusätzlich besteht die Möglichkeit zur Entleerung mittels eines separat erhältlichen Adapters (Artikelnummer VA3300A001). Ein integriertes Entleerungsventil ist nicht vorhanden.

Für welche Medien und Temperaturbereiche ist die Verschraubung geeignet?

Die Rücklaufverschraubung ist für den Einsatz mit Wasser und einem Glykolanteil von bis zu 50 % nach VDI 2035 ausgelegt. Sie hält Mediumtemperaturen von mindestens -10 °C bis maximal 130 °C stand. Der maximale Betriebsdruck beträgt PN 10, was den Einsatz in typischen Heizungsanlagen ermöglicht.

Technische Daten

• Anschlussgröße: 3/4 Zoll
• Nennweite: DN 20
• Kvs-Wert: 1,8
• Bauhöhe: 30 mm
• Werkstoff Gehäuse: Messing, vernickelt
• Bedienung: Innensechskant
• Medium: Wasser mit max. 50 % Glykol
• Mediumtemperatur: -10 °C bis 130 °C
• Maximaler Betriebsdruck: PN 10

Die Resideo Rücklaufverschraubung Verafix-E bietet eine robuste und flexible Lösung für Heizungsanschlüsse mit einer Nennweite von DN 20. Mit ihrem vernickelten Messinggehäuse, der einstellbaren Durchflussregelung und der Kompatibilität zu verschiedenen Rohrtypen ist sie für den Einsatz in Wasser- und Glykolgemischen bis 130 °C geeignet. Die Verschraubung unterstützt eine einfache Montage und Wartung durch die Möglichkeit der Entleerung mittels Adapter.

Produktspezifikation

• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Verschraubungen
• Hersteller-Artikelnummer: V2420D0020
• Ausführung: Innengewinde/Außengewinde
• Bauhöhe: 30
• Oberflächenschutz: vernickelt
• Werkstoff des Gehäuses: Messing
• Bedienung: Innensechskant
• Rechtwinklige Ausführung: nein
• Einstellbar: ja
• Mit Quetschset: nein
• Mit Entleerungsventil: nein
• Länge Anschluss 1: 59
• Länge Anschluss 2: 91
• Abmessung Rohranschluss: 3/4 Zoll
• Größe Heizkörperanschluss: 3/4 Zoll (20)
• KV-Wert: 0,2 - 1,8
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: ja
• Kvs-Wert: 1,8
• Mit Ablassmöglichkeit (Anschluss): ja
• Typenzulassung nach BBR/EKS: nein
