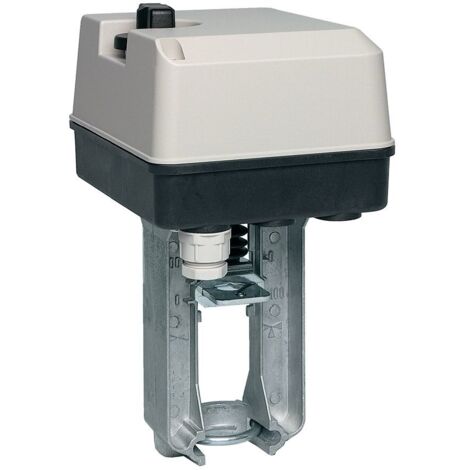

Resideo Stellantrieb ML7421B, 38mm Hub, 1800N, 24V AC, 0/2–10V, 210s, mit Handverstellung

Resideo Stellantrieb ML7421B, 38mm Hub, 1800N, 24V AC, 0/2–10V, 210s, mit Handverstellung

Der Resideo Stellantrieb ML7421B ist ein stetiger Linearantrieb mit einem Regelhub von 38 mm und einer Stellkraft von 1800 N. Er ist für den Betrieb mit 24 V AC ausgelegt und empfängt ein Steuersignal von 0 bis 10 V. Der Antrieb ist mit einem Handversteller ausgestattet und eignet sich für verschiedene Ventilserien von Resideo.

Wie funktioniert der Resideo Stellantrieb ML7421B?

Der ML7421B arbeitet als stetiger Linearantrieb, der über ein 0-10 V Steuersignal moduliert wird. Die Bewegung wird über Zahnräder übertragen, wodurch eine präzise und gleichmäßige Verstellung des Ventils sichergestellt wird. Die Laufzeit für den vollen Hub von 38 mm beträgt 210 Sekunden. Eine mechanische Stellungsanzeige ermöglicht die visuelle Kontrolle der Ventilposition. Die Handbedienung erlaubt eine manuelle Verstellung des Antriebs, was die Flexibilität bei der Installation und Wartung erhöht.

Für welche Ventile ist der ML7421B geeignet?

Der Stellantrieb ist kompatibel mit einer Vielzahl von Ventilserien von Resideo, darunter die aktuellen Serien DE/DI, XE/XI, DF-B-CI, DF-B-NI, DF-C, DF-D, XF-A, XF-B und XF-D. Zudem passt er auf Vorgängermodelle der Serien V5011, V5013, V5015, V5016, V5025, V5049, V5050 und V5329. Diese breite Kompatibilität macht den ML7421B zu einer flexiblen Lösung für unterschiedliche Anwendungen in der Heizungs- und Klimatechnik.

Welche Schutz- und Umgebungsmerkmale bietet der ML7421B?

Das Gehäuse des Stellantriebs besteht aus robustem Kunststoff und ist nach Schutzart IP54 ausgeführt, was einen Schutz gegen Staub und Spritzwasser bietet. Der Antrieb ist für einen Umgebungstemperaturbereich von -10 bis 50 °C ausgelegt und kann in Umgebungen mit einer relativen Luftfeuchtigkeit von 5 bis 95 Prozent eingesetzt werden. Er ist nicht explosionsgeschützt und verfügt über keine integrierte Sicherheitsfunktion.

Welche elektrischen Eigenschaften hat der Stellantrieb?

Der ML7421B benötigt eine Netzspannung von 24 V AC und hat eine maximale elektrische Leistungsaufnahme von 14 VA. Das Steuersignal liegt im Bereich von 0 bis 10 V, was eine modulierende Regelung ermöglicht. Der Antrieb verfügt über keine potenzialfreien Schaltkontakte oder Endkontakte, jedoch sind optionale Hilfskontakte verfügbar. Eine Zustandsmeldung erfolgt ebenfalls über das 0-10 V Signal.

Technische Daten

• Hub: 38 mm
• Stellkraft: 1800 N
• Netzspannung: 24 V AC
• Maximale Leistungsaufnahme: 14 VA
• Laufzeit: 210 s
• Steuersignal: 0 - 10 V
• Schutzart: IP54
• Gehäusematerial: Kunststoff
• Abmessungen (B x H x T): 135 mm x 342 mm x 161 mm
• Umgebungstemperatur: -10 bis 50 °C
• Relative Luftfeuchtigkeit: 5 - 95 %

Der Resideo Stellantrieb ML7421B überzeugt durch seine präzise modulierende Steuerung, eine hohe Stellkraft von 1800 N und eine robuste Bauweise mit Schutzart IP54. Die Handverstellung und mechanische Stellungsanzeige bieten zusätzliche Flexibilität und Kontrolle bei der Anwendung.

Produktspezifikation

• Hersteller-Warengruppe: Regelung
• Hersteller-Produktgruppe: Ventile und Antriebe
• Hersteller-Artikelnummer: ML7421B3003
• Baulänge: 135
• Ausführung: linear
• Bauhöhe: 342
• Bautiefe: 161
• Steuersignal: 0 - 10 V
• Werkstoff des Gehäuses: Kunststoff
• Umgebungstemperatur: -10 - 50
• Geeignet für Handbedienung: ja
• Potentialfreier Schaltkontakt: nein
• Explosionsgeschützt: nein
• Schutzart (IP): IP54
• Kommunikationsprotokoll: ohne
• Regelungsart An/Aus: nein
• Regelungsart modulierend: ja
• Regelungsart Split-Range: nein
• Energieverbrauch im Betrieb: 14
• Hilfskontakte optional: ja
• Geeignet für Belüftungsarmaturen: nein
• Automatische Huberkennung: nein
• Mit Sicherheitsfunktion: nein
• Mit mechanischem Standanzeiger: ja
• Zustandsmeldung: 0 - 10 V
• Laufzeit: 210
• Hublänge: 38
• Geeignet für Ventile: ja
• Max. elektrische Leistungsaufnahme: 14
• Übertragung: mit Zahnrädern
• Zulässige relative Feuchtigkeit: 5 - 95
• Arbeitsbereich einstellbar: nein
• Mit Nullspannungsrücklauf: nein
• Netzspannung: 24 V AC
• Hilfskontakte: nein
• Endkontakte: ohne
• Verstellkraft: 1800
• Einstellbare Zustandsmeldung: nein
• Mit Kopfflansch Direct-Mount nach ISO 5211: nein
