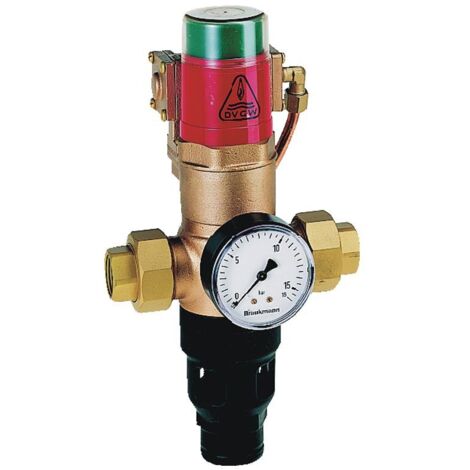

Resideo Rohrtrenner R295H EA2, vollautomatisch, Rotguss, Ausführung A, 1 1/4"

Resideo Rohrtrenner R295H EA2, vollautomatisch, Rotguss, Ausführung A, 1 1/4"

Der Resideo Rohrtrenner R295H EA2 ist eine vollautomatische, differenzdruckgesteuerte Sicherungsarmatur aus Rotguss mit einem Anschluss von 1 1/4 Zoll. Er dient der zuverlässigen Rückflussverhinderung von Nichttrinkwasser in das öffentliche Versorgungsnetz und ist für Flüssigkeitskategorie 4 gemäß EN 1717 geeignet. Als wartungspflichtige Armatur nach DIN EN 806-5 schützt dieses Gerät die Trinkwasserqualität in vielfältigen Anwendungen.

Welche Schutzfunktion bietet der Resideo Rohrtrenner R295H EA2?

Der durchflussgesteuerte Rohrtrenner R295H, auch bekannt unter der früheren Bezeichnung DIN 1988-4 Einbauart 2, fungiert als essenzielle Sicherungsarmatur gemäß EN 1717. Seine primäre Aufgabe ist es, das Rückdrücken, Rückfließen und Rücksaugen von verunreinigtem Wasser in das öffentliche Versorgungsnetz zu verhindern. In Ruhestellung befindet sich die Armatur in der Trennstellung, wodurch eine sichere hydraulische Trennung zwischen Trinkwasser und Nichttrinkwasser sichergestellt wird. Der hydraulische Antrieb ermöglicht eine automatische Funktion ohne externe Energiezufuhr.

Für welche Anwendungen ist der Rohrtrenner R295H EA2 geeignet?

Dieser Rohrtrenner ist speziell für den Einsatz in Trinkwasserinstallationen konzipiert und kann bis zur Flüssigkeitskategorie 4 verwendet werden. Dies umfasst den Schutz vor stark verunreinigtem Wasser. Typische Einsatzbereiche sind Installationen, bei denen ein Rückfluss von Nichttrinkwasser in das öffentliche Netz ausgeschlossen werden muss, beispielsweise in gewerblichen oder industriellen Wassersystemen. Die Armatur ist zudem wartungspflichtig nach DIN EN 806-5.

Aus welchen Materialien besteht der Rohrtrenner und welche Anschlüsse sind vorhanden?

Das Gehäuse des Resideo Rohrtrenners R295H besteht aus robustem Rotguss (Bronze Rg 5), was eine hohe Beständigkeit und Langlebigkeit sicherstellt. Die Anschlüsse sind als 1 1/4 Zoll Innengewinde (BSPP) ausgeführt. Die Dichtungen bestehen aus Ethylen-Propylen-Dien-Kautschuk (EPDM), einem Material, das für den Einsatz mit Trinkwasser geeignet ist.

Wie wird der Resideo Rohrtrenner R295H EA2 installiert und welche Abmessungen sind zu beachten?

Die Installation des Resideo Rohrtrenners R295H erfolgt in horizontaler Einbaulage, wobei das Ablassventil nach unten ausgerichtet sein muss. Die Bauhöhe des Geräts beträgt 387 mm. Die Einbaulänge ohne Anschlussverschraubung liegt bei 157 mm, während die Einbaulänge mit Anschlussverschraubung 216 mm beträgt. Ein Mindesteingangsdruck von 1,5 bar und eine Mindestdurchflussmenge von 1 l/min sind für den Betrieb erforderlich.

Technische Daten

• Werkstoff Gehäuse: Rotguss (Bronze Rg 5)
• Nennweite: 1 1/4 Zoll
• Nenndruck: PN 10
• Max. Mediumtemperatur: 40 °C
• Kvs-Wert: 10
• Flüssigkeitskategorie nach EN 1717: 4
• Bauhöhe: 387 mm
• Einbaulänge: 157 mm
• Einbaulage: horizontal, Ablassventil nach unten
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)

Der Resideo Rohrtrenner R295H EA2 bietet eine zuverlässige und vollautomatische Lösung für den Schutz von Trinkwasserinstallationen vor Verunreinigungen. Mit seinem robusten Rotgussgehäuse, der Nennweite von 1 1/4 Zoll und der Eignung für Flüssigkeitskategorie 4 ist er eine wichtige Komponente in vielen Sanitärsystemen. Die Auslegung für einen Nenndruck von PN 10 und eine maximale Mediumtemperatur von 40 °C unterstreicht die Leistungsfähigkeit dieser Sicherungsarmatur.

Produktspezifikation

• Hersteller-Warengruppe: Wasser
• Hersteller-Produktgruppe: Sonstige Wasserarmaturen
• Hersteller-Artikelnummer: R295H-11/4A
• Bauhöhe: 387
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde
• Anschluss 2: Innengewinde
• Werkstoffgüte: Bronze (Rg 5)
• Antriebsart: hydraulisch
• Werkstoff des Gehäuses: Bronze
• Nenndurchsatz: 8,9
• Einbaulänge: 157
• Einbaulage: horizontal, Ablassventil nach unten
• Rückflusssicherung nach EN 1717: GB
• Flüssigkeitskategorie nach EN 1717: 4
• Druckabfall bei Nenndurchfluss: 0,8
• Einbaulänge mit Anschlussverschraubung: 216
• Ruhestellung: Trennstellung
• Druckstufe Artikel: PN 10
• Max. Mediumtemperatur (Dauerbetrieb): 40
• Nenndurchmesser Anschluss 2: 1 1/4 Zoll (32)
• Max. Vordruck: 10
• Sollwertanzeige: nein
• Rohraußendurchmesser Ablassanschluss: 40
• Mit Druckregler: nein
• Kvs-Wert: 10
• Mit Absperrventil: nein
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Nenndurchmesser Anschluss 1: 1 1/4 Zoll (32)
• Geeignet für Trinkwasser: ja
• KIWA-Prüfsiegel: nein
• Bauhöhe: 387
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde
• Anschluss 2: Innengewinde
• Werkstoffgüte: Bronze (Rg 5)
• Antriebsart: hydraulisch
• Werkstoff des Gehäuses: Bronze
• Nenndurchsatz: 8,9
• Einbaulänge: 157
• Einbaulage: horizontal, Ablassventil nach unten
• Rückflusssicherung nach EN 1717: GB
• Flüssigkeitskategorie nach EN 1717: 4
• Druckabfall bei Nenndurchfluss: 0,8
• Einbaulänge mit Anschlussverschraubung: 216
• Ruhestellung: Trennstellung
• Druckstufe Artikel: PN 10
• Max. Mediumtemperatur (Dauerbetrieb): 40
• Nenndurchmesser Anschluss 2: 1 1/4 Zoll (32)
• Max. Vordruck: 10
• Sollwertanzeige: nein
• Rohraußendurchmesser Ablassanschluss: 40
• Mit Druckregler: nein
• Kvs-Wert: 10
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Nenndurchmesser Anschluss 1: 1 1/4 Zoll (32)
• Geeignet für Trinkwasser: ja
