Resideo Füllventil FV300 Kugelgraphitguss, PN 16, DN 50

Resideo Füllventil FV300 Kugelgraphitguss, PN 16, DN 50

Das Resideo Füllventil FV300 aus Kugelgraphitguss, mit einer Nennweite von DN 50 und einer Druckstufe PN 16, ist für den Einsatz in der Wasserversorgung sowie in industriellen und gewerblichen Anlagen konzipiert. Es dient dem präzisen Befüllen von Hochbehältern, Behältern und Tanks. Die Steuerung erfolgt über das Eigenmedium mittels einer Impulsleitung und eines externen Schwimmerventils, das als Pilotventil fungiert. Eine pulverbeschichtete Oberfläche schützt das Ventil zusätzlich.

Wie funktioniert die Steuerung des Resideo Füllventils FV300?

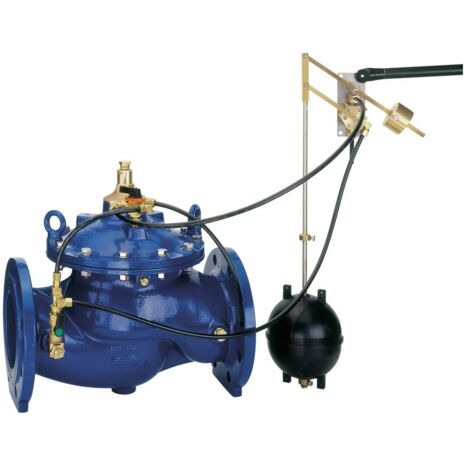

Das Füllventil FV300 wird durch das Eigenmedium über eine Impulsleitung gesteuert, wobei Schwimmerventile als Pilotventile dienen. Über die Schwimmer lassen sich Schaltdifferenzen zwischen 5 cm und 40 cm für das Öffnen und Schließen des Ventils präzise einstellen. Das Ventil ist in Membranausführung gestaltet und verfügt über eine mechanische Druckkompensation. Die Einstellung des Ventils kann direkt am Produkt vorgenommen werden. Die Pilotschwimmerventile sind nicht im Lieferumfang enthalten und sind als Zubehör verfügbar.

Für welche Anwendungen ist das Füllventil FV300 geeignet?

Das Füllventil FV300 ist vielseitig einsetzbar in der Wasserversorgung sowie in industriellen und gewerblichen Anlagen. Es ist speziell für das zuverlässige Befüllen von Hochbehältern, Behältern und Tanks mit Trinkwasser ausgelegt. Die Mediumtemperatur kann dabei zwischen 2 °C und 80 °C liegen. Die Ausführung mit Flanschanschlüssen und die Druckstufe PN 16 erlauben den Einsatz in Systemen mit einem maximalen Vordruck von 16 bar und einem Mindestdruck von 0,7 bar. Eine Eignung für Glykol ist nicht gegeben.

Welche technischen Merkmale zeichnen das Füllventil aus?

Das Gehäuse des Füllventils besteht aus hochwertigem Kugelgraphitguss (Gusseisen GGG 40 / GJS-400-15) und ist pulverbeschichtet. Die Bauhöhe beträgt 270 mm bei einer Länge von 230 mm. Das Ventil arbeitet mit einer Membranausführung und verfügt über eine mechanische Druckkompensation. Die Einstellung erfolgt direkt am Produkt, ohne Einsatz von NFC oder externen Programmiertools.

Technische Daten

• Nennweite: DN 50
• Druckstufe: PN 16
• Werkstoff Gehäuse: Kugelgraphitguss GGG 40 (GJS-400-15)
• Oberfläche: pulverbeschichtet
• Kvs-Wert: 43
• Medium: Trinkwasser
• Mediumtemperatur: 2 °C - 80 °C
• Maximaler Vordruck: 16 bar
• Minimaler Betriebsdruck: 0,7 bar
• Anschlüsse: Flansch
• Bauhöhe: 270 mm
• Länge: 230 mm

Das Resideo Füllventil FV300 bietet eine robuste und präzise Lösung für die Füllstandsregelung in der Wasserversorgung und industriellen Anwendungen. Mit seinem Gehäuse aus Kugelgraphitguss GGG 40 (GJS-400-15), der Druckstufe PN 16 und einem Nenndurchmesser DN 50 ist es für Betriebsdrücke bis 16 bar und Temperaturen von 2 °C bis 80 °C ausgelegt. Die präzise Steuerung über ein Pilot-Schwimmerventil sorgt für eine effiziente und anpassbare Befüllung von Behältern.

Produktspezifikation

• Hersteller-Warengruppe: Wasser
• Hersteller-Produktgruppe: Pilotgesteuerte Regelventile
• Hersteller-Artikelnummer: FV300-50A
• Ausführung: Membran
• Bauhöhe: 270
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Länge: 230
• Werkstoff des Gehäuses: Gusseisen
• Mit Füll- und Entleerungshahn: nein
• Geeignet für Glykol: nein
• Max. Differenzdruck: 1600
• Volumenstrom: 0 - 40
• Arbeitslänge: 230
• Geeignet für Flüssigkeiten: ja
• Art der Druckkompensation: mechanisch
• Einstellmethode über NFC (Near Field Communication): nein
• Einstellmethode direkt am Produkt: ja
• Einstellmethode über manuelles Programmiertool: nein
• Einstellmethode über PC-Tool: nein
• Druckstufe Artikel: PN 16
• Min. Druckunterschied: 70
• Anschluss Bedienungselement: mit Adapter
• Voreinstellung Volumenstrom: ohne
• Mit Messnippel: nein
• Anschlüsse: Flansch
• Mediumtemperatur (Dauerbetrieb): 2 - 80
• Nenndurchmesser: DN 50
• Ausführung: Membran
• Bauhöhe: 270
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Länge: 230
• Werkstoff des Gehäuses: Gusseisen
• Mit Füll- und Entleerungshahn: nein
• Geeignet für Glykol: nein
• Max. Differenzdruck: 1600
• Volumenstrom: 0 - 40
• Arbeitslänge: 230
• Geeignet für Flüssigkeiten: ja
• Art der Druckkompensation: mechanisch
• Einstellmethode über NFC (Near Field Communication): nein
• Einstellmethode direkt am Produkt: ja
• Einstellmethode über manuelles Programmiertool: nein
• Einstellmethode über PC-Tool: nein
• Druckstufe Artikel: PN 16
• Min. Druckunterschied: 70
• Anschluss Bedienungselement: mit Adapter
• Voreinstellung Volumenstrom: ohne
• Mit Messnippel: nein
• Anschlüsse: Flansch
• Mediumtemperatur (Dauerbetrieb): 2 - 80
• Nenndurchmesser: DN 50
